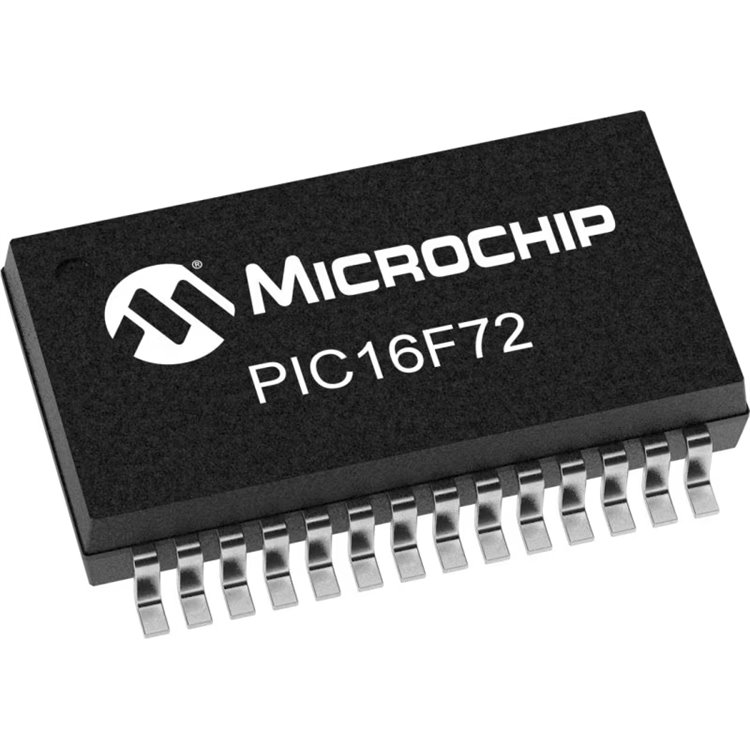

PIC16F72-I/SO SOIC-28 - DELTASET ELEKTRONİK

CMOS FLASH TABANLI, DÜŞÜK GÜÇ TÜKETİMLİ, YÜKSEK HIZLI MİKRODENETLEYİCİ

* * * * * *

Ürün Kodu 45112240

Stok Kodu PIC16F72-I/SO: Microchip PIC16F72-I/SO, 8-bit, 3.5KB Flash, 128B RAM, SOIC-28 kılıf, 5 kanallı A/D, 20 MHz. Sensör ve kontrol uygulamaları için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

MIC5891YN ,MIC5891 - DELTASET ELEKTRONİK

PIC16F870-I/SP DIP-28 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F872-I/SP DIP-28 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F876-04/SP 8-BİT MİKRODENETLEYİCİ DIP-28 - DELTASET ELEKTRONİK

PIC16F873A-I/SP 8-BİT MİKRODENETLEYİCİ PDIP-28 - DELTASET ELEKTRONİK

HT12E PDIP-20 ENCODER - DELTASET ELEKTRONİK

PIC16F57-I/P DIP-28 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F716-I/P 8-BİT MİKRODENETLEYİCİ DIP-18 - DELTASET ELEKTRONİK

PIC16F74-I/P DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F77-I/P DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F818-I/P 8-BİT MİKRODENETLEYİCİ DIP-18 - DELTASET ELEKTRONİK

PIC16F84A-20/P 8-BİT MİKRODENETLEYİCİ DIP-18 - DELTASET ELEKTRONİK

PIC16F873A-I/SP MİCROCHİP DIP-20 - DELTASET ELEKTRONİK

PIC16F874-04/P PDIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F876-04/SP 8-BİT MİKRODENETLEYİCİ DIP-28 - DELTASET ELEKTRONİK

PIC16F72-I/SO 8-Bit Mikrodenetleyici SOIC-28

PIC16F72-I/SO 8-Bit Mikrodenetleyici SOIC-28 için resim sonucu

PIC16F72-I/SO 8-Bit Mikrodenetleyici SOIC-28 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: 8-bit CMOS FLASH Tabanlı Mikrodenetleyici
Kılıf Tipi: SOIC-28 (Yüzey Montaj, 17.9 mm x 7.5 mm x 2.35 mm)
Program Belleği: 3.5 KB (2048 x 14-bit) Flash
RAM: 128 B
G/Ç Pinleri: 22 (TTL/CMOS uyumlu)
A/D Dönüştürücü: 5 kanal, 8-bit
Zamanlayıcılar:
- 2 x 8-bit (Timer0, Timer2)
- 1 x 16-bit (Timer1)
Çalışma Frekansı: Maksimum 20 MHz (200 ns komut yürütme)
Besleme Voltajı: 2V - 5.5V (3.3V veya 5V lojik seviyelerde çalışabilir)
Akım Tüketimi:
- Normal: ~2 mA @ 4 MHz, 5V
- Uyku Modu: ~1 µA
Çevresel Birimler:
- SPI/I2C (Seri İletişim)
- CCP (Capture/Compare/PWM) modülü
- Watchdog Timer
- Brown-out Reset (BOR)
Pin Konfigürasyonu:
- 28 pin, 22 G/Ç (Port A, B, C)
- Örnek: RA0-RA5 (A/D girişleri), RB0-RB7, RC0-RC7
- Pin 1: MCLR/Vpp (Reset/Programlama)
- Pin 14, 15: OSC1/OSC2 (Osilatör girişleri)
- Pin 27, 28: Vdd, Vss (Besleme ve GND)
Çalışma Sıcaklığı: -40°C ile +85°C (Endüstriyel)
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- 35 tek kelimelik komut seti, kolay programlama
- MPLAB IDE ile uyumlu, PICkit 3 ile programlanabilir
- FLASH bellek 10,000 yazma/silme döngüsü dayanımı

Kaynak: Microchip PIC16F72 datasheetAvantajlar

Geniş Voltaj Aralığı: 2V-5.5V, 3.3V/5V sistemlerle uyumlu.
Düşük Güç Tüketimi: Uyku modunda 1 µA, batarya ile çalışan cihazlar için ideal.
Hızlı Yürütme: 200 ns komut süresi, gerçek zamanlı uygulamalar için uygun.
A/D Dönüştürücü: 5 kanal, sensör arayüzleri için entegre çözüm.
Kompakt SOIC-28 Kılıf: Yüzey montaj, yüksek yoğunluklu PCB’ler için uygun.

Kullanım Alanları

Sensör Arayüzleri: Analog sensörler (sıcaklık, basınç) için A/D dönüşümü.
Gerçek Zamanlı Kontrol: Motor kontrolü, röle anahtarlama.
İletişim Uygulamaları: SPI/I2C tabanlı cihazlarla veri alışverişi.
Düşük Güç Sistemleri: Batarya ile çalışan IoT cihazları.
Hobi ve Eğitim Projeleri: PIC tabanlı DIY devreler, robotik.

Kullanım İpuçları

Bağlantı:
- Vdd (Pin 27) için 5V veya 3.3V, Vss (Pin 28) için GND bağlayın; 100 nF bypass kondansatörü kullanın.
- Osilatör için 4-20 MHz kristal (OSC1/OSC2) ve 22 pF kondansatörler ekleyin.
- MCLR (Pin 1) için 10kΩ pull-up direnci kullanın; programlama için PICkit 3 bağlayın.
- G/Ç pinlerini TTL/CMOS seviyelerine uygun şekilde konfigüre edin.
Programlama:
- MPLAB X IDE ve XC8 derleyicisi ile C/Assembly programlama.
- PICkit 3 veya 4 kullanarak HEX dosyasını yükleyin.
- Minimum programlama devresi: MCLR, Vdd, Vss, ICSP (PGD, PGC) pinleri.
Montaj: SOIC-28 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
ESD Koruması: Statik elektriğe karşı dikkatli olun; antistatik bileklik kullanın.
Test: Multimetre ile Vdd (5V) ve G/Ç pinlerini kontrol edin; osiloskop ile osilatör frekansını (20 MHz) doğrulayın.
Datasheet: Microchip PIC16F72 datasheet’ini inceleyin (https://ww1.microchip.com/downloads/en/DeviceDoc/39597C.pdf).
Alternatifler:
- PIC16F73 (daha fazla A/D kanalı, SOIC-28)
- PIC16F628A (daha az bellek, SOIC-18)
- ATmega328P (AVR, farklı mimari, SOIC-28)
Depolama: Nemden uzak, kuru bir ortamda saklayın; MSL 1 nem hassasiyetine dikkat edin.

Fiyat Bilgisi

Mouser Electronics: ~$2.50/adet (PIC16F72-I/SO, toplu alımda indirim)
DigiKey: ~$2.70/adet (perakende)
AliExpress: ~$1.80/adet (10’lu paket, nakliye hariç)

Neden DELTASET ELEKTRONİK?

Orijinal Ürün Garantisi: Microchip, Texas Instruments, STMicroelectronics gibi güvenilir markalar.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Müşteri Desteği: Teknik sorular için profesyonel yardım.
Geniş Ürün Yelpazesi: Mikrodenetleyiciler, MOSFET’ler, kondansatörler ve daha fazlası.

Stok ve Sipariş için İletişim:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected]
