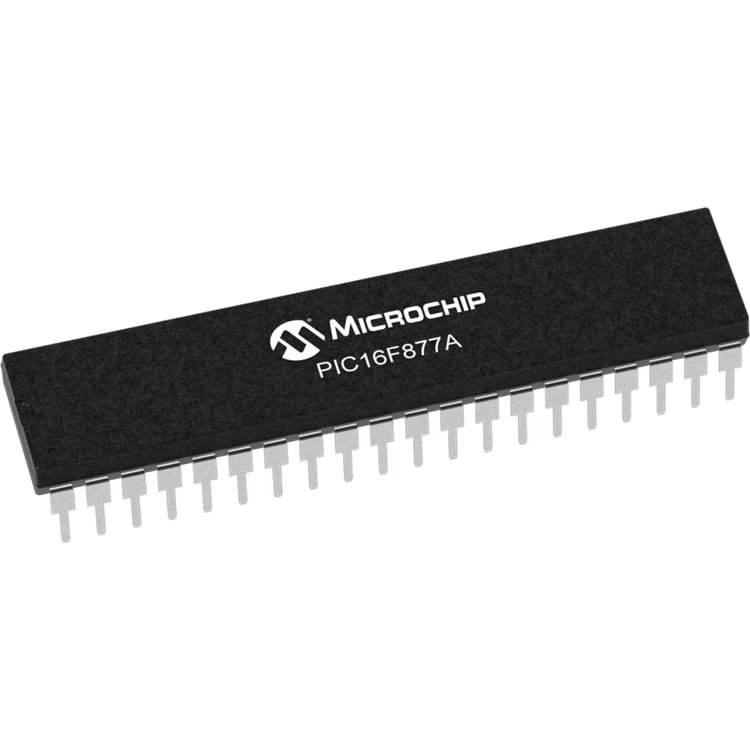

PIC16F877A-I/P 8-BİT MİKRODENETLEYİCİ DIP-40 - DELTASET ELEKTRONİK

PIC16 SERİSİ, 8KB FLASH, 20 MHZ, DIP-40

* * * * * *

Ürün Kodu 456712175

Stok Kodu PIC16F877A-I/P-DIP40: Microchip PIC16F877A-I/P, 8KB Flash, 368B RAM, 20 MHz 8-bit mikrodenetleyici, DIP-40 kılıf. Gömülü sistemler için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

PIC16F876A-I/SP - DELTASET ELEKTRONİK

PIC16F818-I/P - DELTASET ELEKTRONİK

PIC16F876-04/SP 8-BİT MİKRODENETLEYİCİ DIP-28 - DELTASET ELEKTRONİK

PIC16F876-20/SP 8-BİT MİKRODENETLEYİCİ DIP-28 - DELTASET ELEKTRONİK

PIC16F874-04/P PDIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC18F1230-I/P DIP-18 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F883-I/SP - DELTASET ELEKTRONİK

PIC16F818-I/P DIP-18 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F882-I/SP 8-BİT MİKRODENETLEYİCİ DIP-28 - DELTASET ELEKTRONİK

PIC16F77-I/P - DELTASET ELEKTRONİK

PIC12F629-I/P 8-BİT MİKRODENETLEYİCİ DIP-8 - DELTASET ELEKTRONİK

PIC12F508-I/P PDIP-8 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC18F4431-I/P DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC18F442-I/P PDIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC18F46K20-I/P DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

PIC16F877A-I/P

PIC16F877A-I/P 8-Bit Mikrodenetleyici DIP-40 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: 8-Bit Mikrodenetleyici (PIC16 Serisi, CMOS Tabanlı)
Kılıf Tipi: DIP-40 (Dual Inline Package, Through Hole, 52 mm x 13.7 mm x 4.83 mm)
Bellek:
- 8KB Flash (14-bit kelime, 8192 kelime)
- 368B RAM
- 256B EEPROM
Çalışma Frekansı: 20 MHz (maksimum)
Besleme Voltajı (Vcc): 2V - 5.5V (tipik 5V)
I/O Pinleri: 33 programlanabilir giriş/çıkış pini
Çevresel Birimler:
- 10-bit ADC (8 kanal)
- 2 adet PWM modülü (10-bit)
- 3 adet zamanlayıcı (1x 8-bit, 2x 16-bit)
- Tam çift yönlü UART (asenkron seri iletişim)
- SPI ve I²C arayüzleri
- Capture/Compare/PWM (CCP) modülleri
Kesmeler: 15 kesme kaynağı
Pin Konfigürasyonu (Özet):
- Pin 1: MCLR (Reset)
- Pin 2-10, 21-28: Port A, Port B (RA0-RA5, RB0-RB7)
- Pin 11, 32: Vcc
- Pin 12, 31: GND
- Pin 13-14: Kristal osilatör (OSC1, OSC2)
- Pin 15-18, 23-26: Port C (RC0-RC7, UART, PWM, SPI, I²C)
- Pin 19-20, 27-30, 33-40: Port D, Port E (RD0-RD7, RE0-RE2, paralel port, ADC)
Çalışma Sıcaklığı: -40°C ile +85°C (endüstriyel sınıf)
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Düşük güç tüketimi (aktif modda ~2 mA @ 4 MHz, uyku modunda <1 µA)
- In-Circuit Serial Programming (ICSP) desteği
- Watchdog Timer ve Brown-out Reset (BOR)

Kaynak: Microchip PIC16F877A datasheetAvantajlar

Yüksek Performans: 20 MHz frekans, 200 ns komut çevrimi, hızlı işlem kapasitesi.
Geniş Bellek: 8KB Flash ve 256B EEPROM, esnek programlama ve veri saklama.
Zengin Çevresel Birimler: ADC, PWM, UART, SPI, I²C ile çok yönlü uygulamalar.
DIP-40 Kılıf: Breadboard ve PCB projelerinde kolay montaj.
Düşük Güç Tüketimi: Enerji tasarruflu tasarımlar için ideal.

Kullanım Alanları

Gömülü Sistemler: Endüstriyel kontrol, otomasyon ve sensör arayüzleri.
Hobi ve Eğitim Projeleri: PIC geliştirme kartları, öğrenci projeleri, DIY devreler.
Seri İletişim: UART, SPI, I²C tabanlı veri aktarımı (sensörler, ekranlar).
Analog-Dijital Dönüşüm: 10-bit ADC ile sıcaklık, ışık, basınç sensörleri.
Motor Kontrolü: PWM ile DC motor ve servo kontrolü.

Kullanım İpuçları

Bağlantı:
- Vcc (Pin 11, 32) için 5V ±10% besleme kullanın; 100 nF bypass kondansatörü ekleyin.
- Harici kristal osilatör (OSC1, OSC2) için 4-20 MHz kristal ve 15-33 pF kondansatörler kullanın.
- MCLR (Pin 1) için 10kΩ pull-up direnci bağlayın; reset için düşük sinyal uygulayın.
- ICSP ile programlama için uygun programlayıcı (ör. PICkit 3/4) kullanın.
Montaj: DIP-40 kılıf, breadboard veya PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile Vcc (~5V) ve osiloskop ile CLK sinyali kontrol edin.
Datasheet: Microchip PIC16F877A datasheet’ini inceleyin (https://ww1.microchip.com/downloads/en/DeviceDoc/39582b.pdf).
Alternatifler: PIC16F887-I/P (daha fazla bellek), PIC18F4520 (daha güçlü), AT89S51 (8051 tabanlı).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
