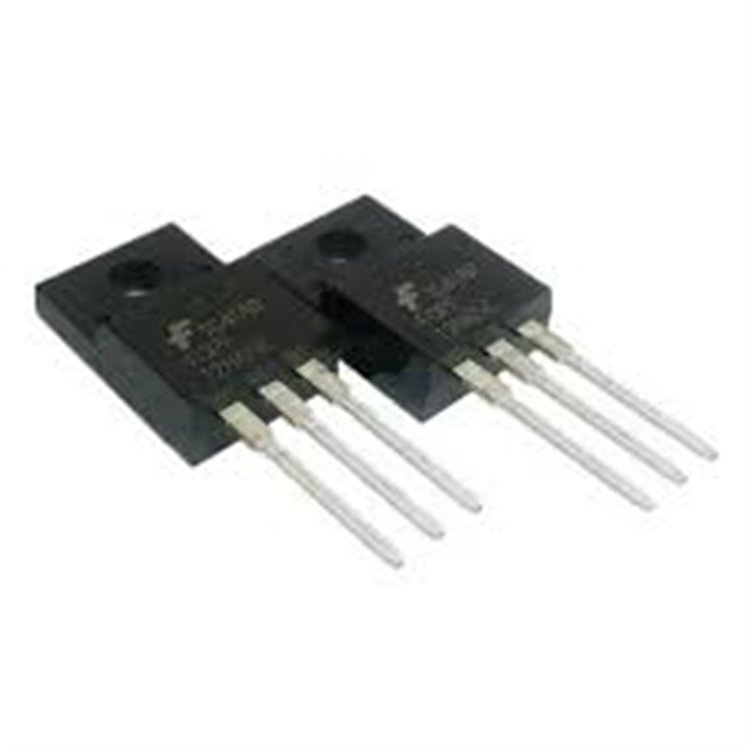

PJF12NA65 N-KANAL 12A 650V MOSFET TO-220F - DELTASET ELEKTRONİK

YÜKSEK VOLTAJLI, DÜŞÜK ON-DİRENÇLİ POWER MOSFET

* * * * * *

Ürün Kodu 2011224

Stok Kodu PJF12NA65-TO220F: PJF12NA65, 12A 650V N-Kanal MOSFET, TO-220F kılıf, 0.78? on-direnç, yüksek voltaj uygulamaları için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRF630 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFI540 TO-220 - DELTASET ELEKTRONİK

PJF12NA65 N Kanal Mosfet TO-220

PJF12NA65 N-Kanal 12A 650V MOSFET TO-220F - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: N-Kanal Enhancement Mode MOSFET
Kılıf Tipi: TO-220F (Through Hole, İzole, 3 Pin, 10.36 mm x 4.9 mm x 15.95 mm)
Maksimum Drain-Source Voltajı (Vds): 650V
Maksimum Drain Akımı (Id):
- 12A @ 25°C (sürekli)
- 48A (puls)
On-Direnç (Rds(on)): 0.78Ω (maksimum, Vgs = 10V, Id = 6A)
Kapı Eşik Voltajı (Vgs(th)): Maksimum 4V (tipik 2-4V)
Maksimum Kapı-Source Voltajı (Vgs): ±30V
Güç Tüketimi (Pd): 140W (maksimum, izole kılıf için)
Anahtarlama Hızı:
- Yükselme Süresi (tr): 28 ns (tipik)
- Düşme Süresi (tf): 40 ns (tipik)
Toplam Kapı Şarjı (Qg): 39 nC (tipik)
Çıkış Kapasitansı (Coss): 195 pF (tipik)
Giriş Kapasitansı (Ciss): 1600 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- %100 çığ (avalanche) testi yapılmış
- Planar stripe DMOS teknolojisi
- TO-220F izole kılıf, soğutucu montajında ek yalıtım sağlar
- Düşük Crss (20 pF), yüksek frekanslı uygulamalar için optimize

Kaynak: JCS12N65T datasheet, genel 12N65 serisi özellikleriAvantajlar

Yüksek Voltaj Dayanımı: 650V, SMPS ve yüksek voltajlı devreler için ideal.
Düşük On-Direnç: 0.78Ω, enerji verimliliği ve düşük ısı üretimi sağlar.
Hızlı Anahtarlama: 39 nC kapı şarjı, yüksek frekanslı uygulamalarda performans sunar.
İzole TO-220F Kılıf: Soğutucu montajında ek yalıtım, güvenlik ve kolay kurulum sağlar.
Çığ Dayanımı: Yüksek enerji darbelerine karşı güvenilirlik.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Yüksek voltajlı güç dönüştürücüler.
Motor Kontrol Sistemleri: DC ve AC motor sürücüleri, PWM tabanlı kontrol.
UPS ve Elektronik Balastlar: Enerji verimliliği ve stabilite.
Endüstriyel Elektronik: Yüksek voltajlı anahtarlama devreleri.
Hobi ve DIY Projeleri: Güç elektroniği ve prototip geliştirme.

Kullanım İpuçları

Bağlantı:
- Kapı için 10V önerilir; 10kΩ pull-down ve 100Ω seri direnç kullanın.
- Drain’e yük, Source’a GND bağlayın; yüksek akım için uygun PCB iz genişliği sağlayın.
- Kapı voltajını ±30V sınırında tutun; TVS diyot ile ek koruma sağlanabilir.
- Yüksek voltaj için kapı sürücüsü (örn. FAN7382) kullanılması önerilir.
Soğutma: 10A üzeri veya 100W üzeri güçte TO-220F uyumlu soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (örn. 520V, 9.6A) için uzun ömürlü kullanım.
Montaj: TO-220F kılıf, PCB veya soğutucuya montaj için uygundur; lehimleme sırasında 260°C’de maksimum 10 saniye uygulayın.
Test: Multimetre ile Rds(on) (<0.78Ω) ve Vgs(th) (<4V) ölçün; osiloskop ile anahtarlama hızını (28-40 ns) doğrulayın.
Datasheet: JCS12N65T veya eşdeğer 12N65 serisi datasheet’lerini inceleyin.
Alternatifler:
- FQP50N06 (60V, 50A, 0.022Ω, TO-220)
- STP12N65M5 (650V, 8A, 0.5Ω, TO-220)
- FQPF12N60C (600V, 12A, 0.65Ω, TO-220F)
Depolama: Nemden uzak, kuru ortamda saklayın; ESD koruması için antistatik önlem alın.
