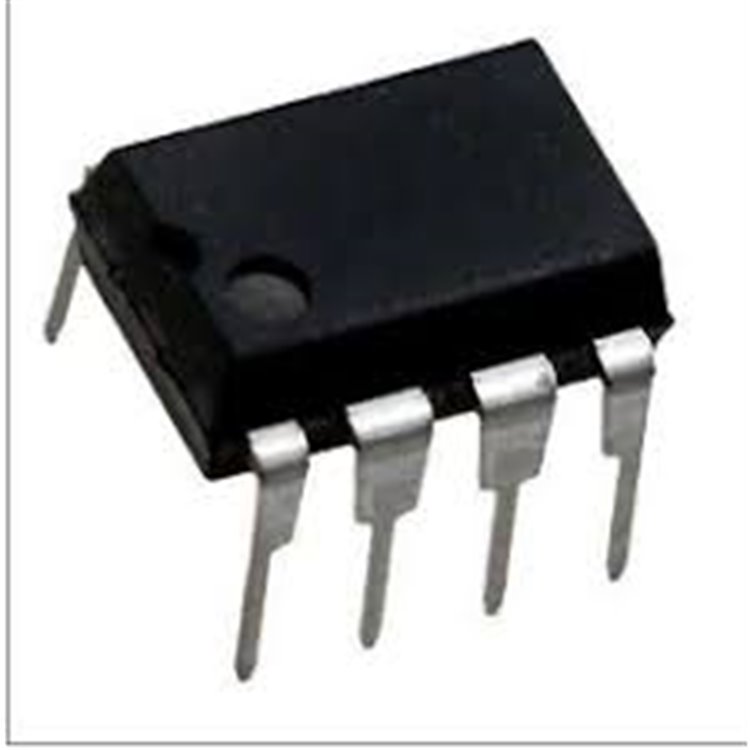

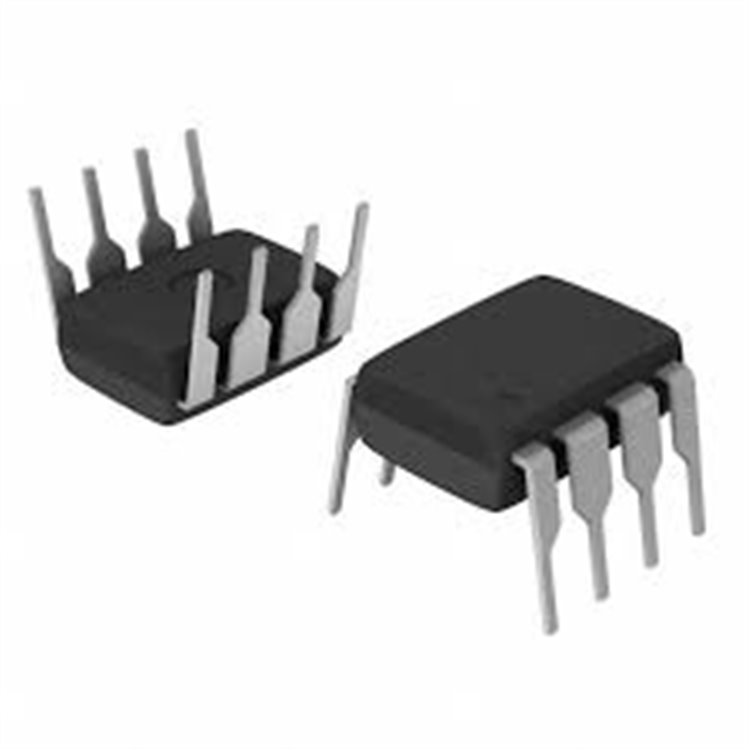

REF02CP D-TİPİ VOLTAJ REFERANSI ENTEGRESİ DIP-8 - DELTASET ELEKTRONİK

HASSAS 5V VOLTAJ REFERANSI, DÜŞÜK GÜRÜLTÜ, DIP-8

* * * * * *

Ürün Kodu 344511391

Stok Kodu REF02CP-DIP8: Maxim Integrated REF02CP, 5V hassas voltaj referansı, DIP-8 kılıf, ±1% doğruluk, 3ppm/°C sıcaklık kararlılığı. Ölçüm ve regülatör devreleri için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

REF02CPZ +5V HASSAS VOLTAJ REFERANSI DIP-8 - DELTASET ELEKTRONİK

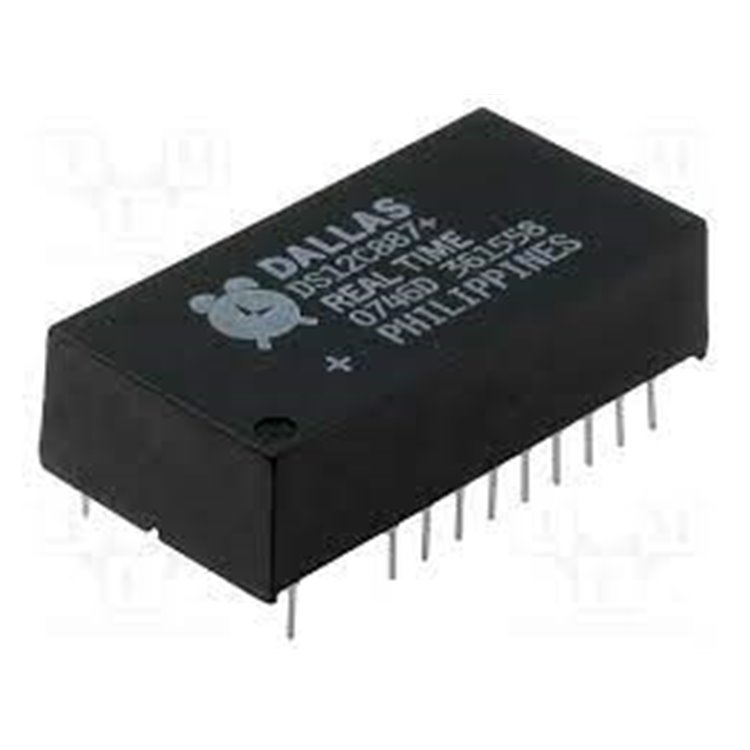

DS12C887+ DIP-24 128-BYTE SRAM RTC - DELTASET ELEKTRONİK

AD558JN, AD558, DIP-16 - DELTASET ELEKTRONİK

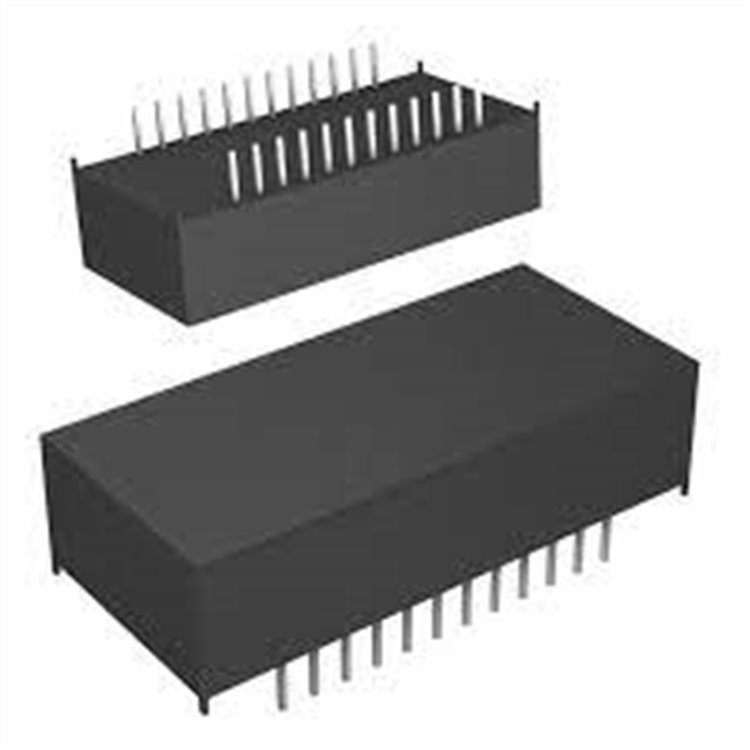

DS1642-100 - DELTASET ELEKTRONİK

AD558JN, AD558, DIP-16 ENTEGRE DEVRE

AD7524JNZ DIP-16 8-BİT DAC - DELTASET ELEKTRONİK

AD694JN DIP-16 4-20MA TRANSMİTTER - DELTASET ELEKTRONİK

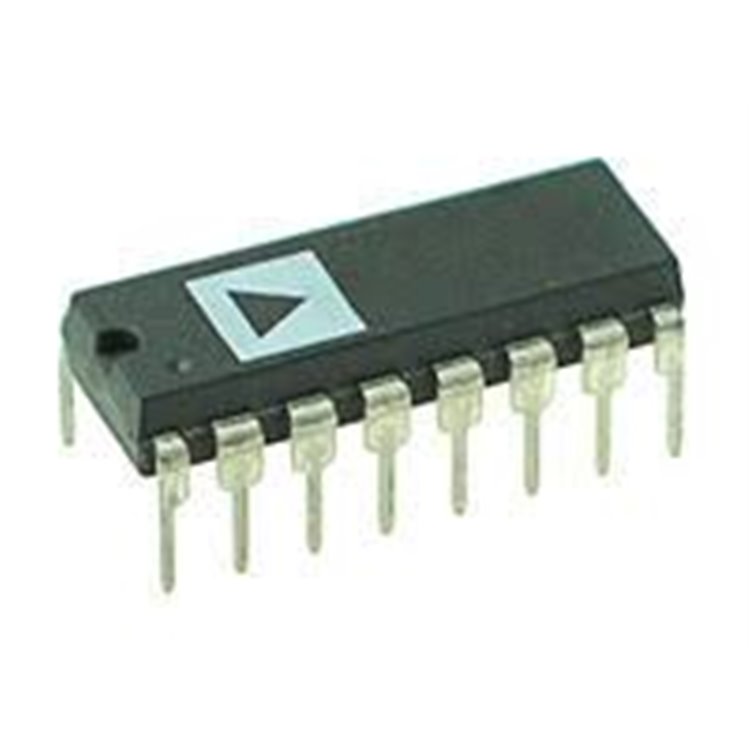

AD7705 AD7705BNZ DIP16 16-BİT ADC - DELTASET ELEKTRONİK

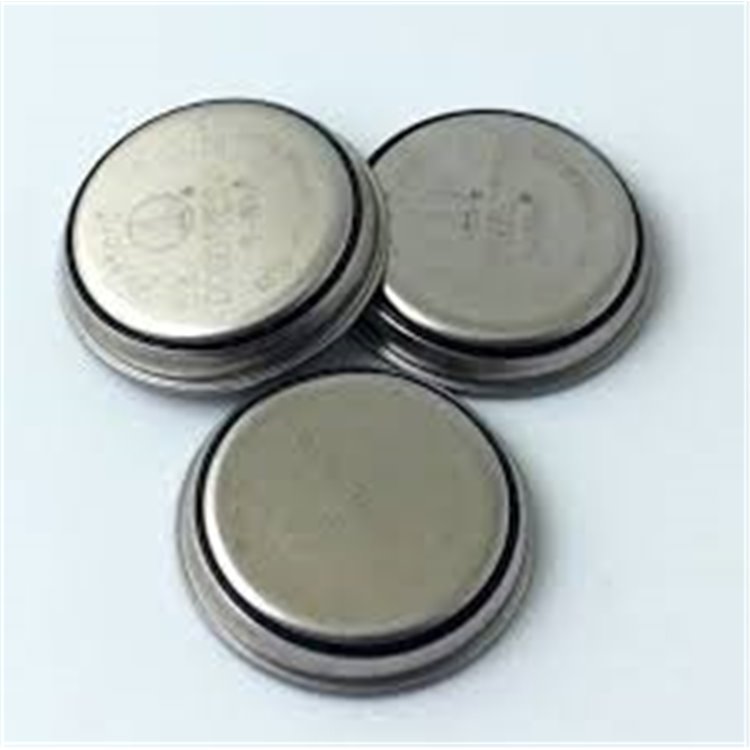

DS1990A İBUTTON SERİAL NUMARA ANAHTARI F5 - DELTASET ELEKTRONİK

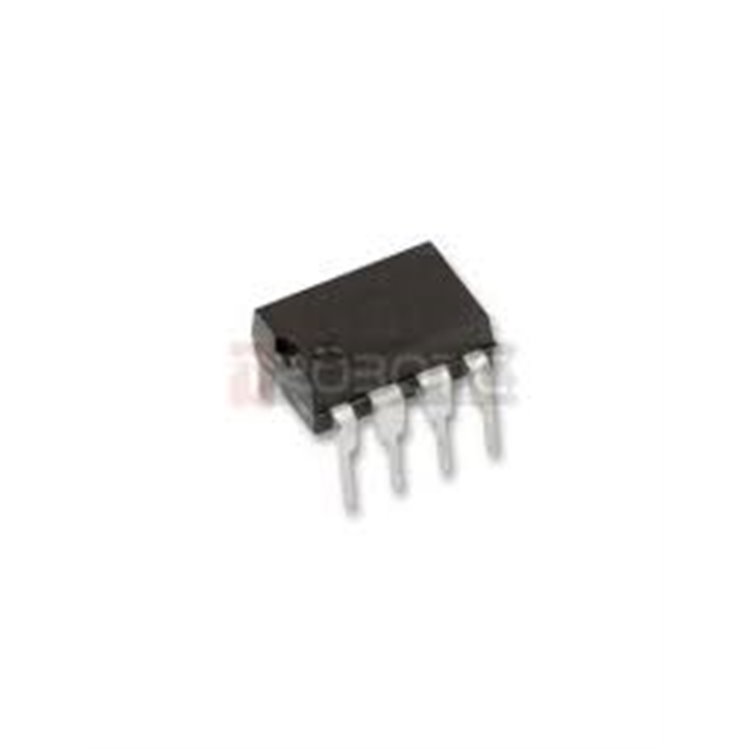

ICL7665 DIP-8 - DELTASET ELEKTRONİK

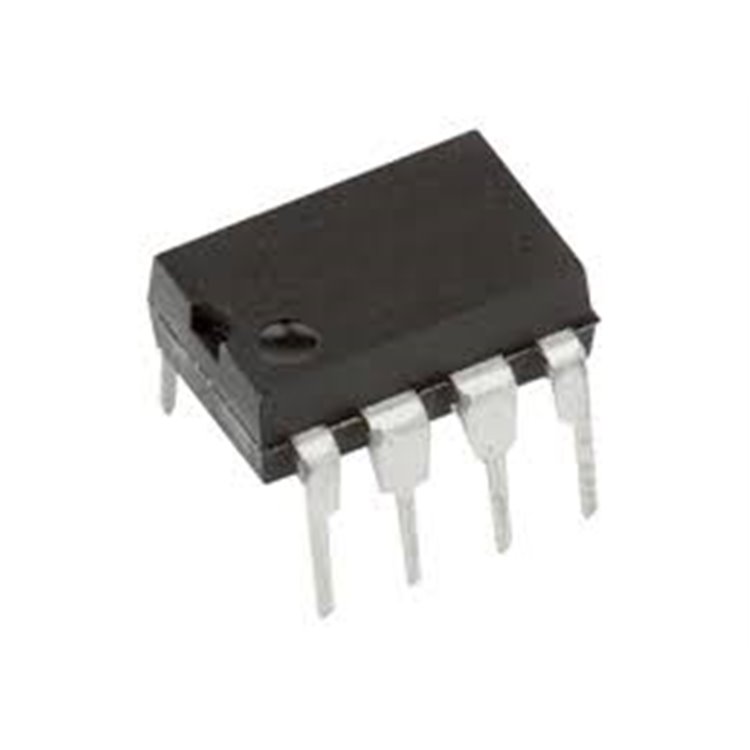

ICL7660 DIP-8 - DELTASET ELEKTRONİK

REF02P +5V HASSAS VOLTAJ REFERANSI DIP-8 - DELTASET ELEKTRONİK

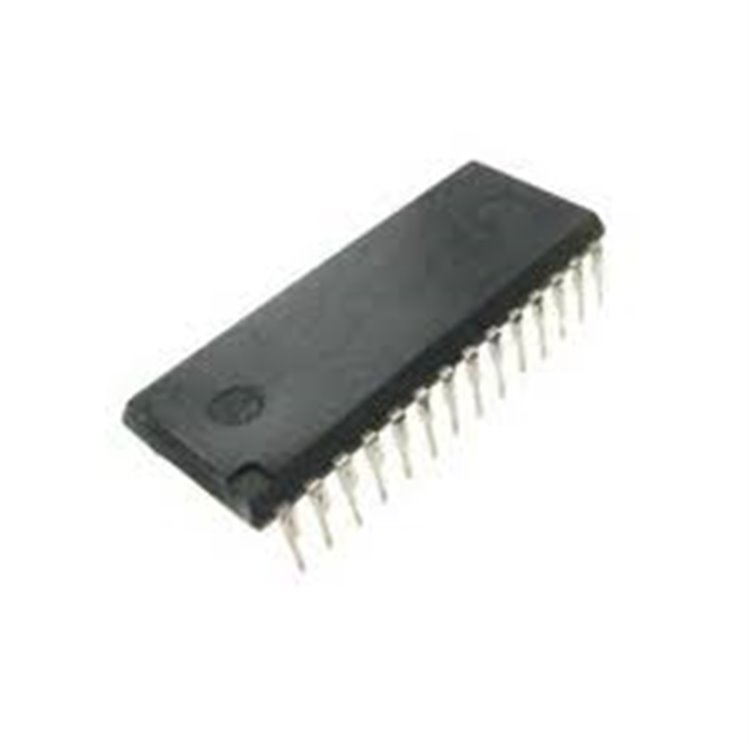

ADC0808CCN DIP-28 ANALOG-DİJİTAL ÇEVİRİCİ - DELTASET ELEKTRONİK

DG201 DIP-16 CMOS QUAD SPST ANALOG ANAHTAR - DELTASET ELEKTRONİK

DG211CJ DIP-16 - DELTASET ELEKTRONİK

REF02

REF02CP Hassas Voltaj Referansı Entegresi DIP-8 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Hassas Voltaj Referansı Entegresi (Fixed 5V Çıkış)
Kılıf Tipi: DIP-8 (Dual Inline Package, Through Hole, 9.81 mm x 6.35 mm x 3.3 mm)
Çıkış Voltajı: 5V ±1% (ayarlanabilir ±6% aralık)
Besleme Voltajı (Vin): 7V - 33V (tek besleme)
Akım Tüketimi: Maksimum 1.4 mA (tipik 1 mA)
Sıcaklık Kararlılığı: 3 ppm/°C (tipik)
Gürültü Seviyesi: 10 µV P-P (0.1 Hz - 10 Hz, REF02)
Maksimum Çıkış Akımı: 21 mA
Özellikler:
- 3-durumlu çıkış kontrolü yok
- TEMP pini: Sıcaklık ile orantılı çıkış (sıcaklık sensörü olarak kullanılabilir)
- Kısa devre korumalı
Pin Konfigürasyonu:
- Pin 1: NC (Bağlantı Yok)
- Pin 2: Vin (Giriş Voltajı)
- Pin 3: NC (Bağlantı Yok)
- Pin 4: GND
- Pin 5: TRIM (Voltaj Ayar Pini)
- Pin 6: Vout (5V Çıkış)
- Pin 7: NC (Bağlantı Yok)
- Pin 8: TEMP (Sıcaklık Çıkışı)
Çalışma Sıcaklığı: 0°C ile +70°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Düşük gürültü ve yüksek kararlılık
- Analog-dijital dönüştürücüler ve ölçüm sistemleri için optimize edilmiş
- Kolay breadboard ve PCB entegrasyonu

Kaynak: Maxim Integrated REF02 datasheet, Analog Devices REF02 datasheetAvantajlar

Hassas Voltaj Çıkışı: 5V ±1% doğruluk, ölçüm sistemleri için güvenilir.
Düşük Sıcaklık Sapması: 3 ppm/°C, sıcaklık değişimlerinde kararlılık sağlar.
Düşük Gürültü: 10 µV P-P, temiz sinyal çıkışı sunar.
DIP-8 Kılıf: Breadboard ve PCB projelerinde kolay montaj.
Sıcaklık Sensörü: TEMP pini ile sıcaklık izleme imkanı.

Kullanım Alanları

Analog-Dijital Dönüştürücüler: ADC’ler için hassas referans voltajı.
Dijital Voltmetreler: Doğru ölçüm devreleri.
Dijital-Analog Dönüştürücüler: DAC’ler için sabit voltaj kaynağı.
Voltaj Regülatörleri: Güç kaynağı devrelerinde referans voltaj.
Sıcaklık Sensörleri: TEMP pini ile sıcaklık ölçüm uygulamaları.
Hobi ve Eğitim Projeleri: DIY elektronik devreler ve prototipler.

Kullanım İpuçları

Bağlantı:
- Vin (Pin 2) için 7V-33V besleme kullanın; 100 nF seramik kondansatör ile filtreleyin.
- Vout (Pin 6) için 1 µF kondansatör ile stabilize edin.
- TRIM (Pin 5) ile ±6% voltaj ayarı için potansiyometre bağlayın (ör. 10kΩ).
- TEMP pini (Pin 8) sıcaklık ölçümü için isteğe bağlı kullanılabilir.
Montaj: DIP-8 kılıf, breadboard veya PCB için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile Vout (~5V ±1%) ve TEMP pini çıkışını kontrol edin.
Datasheet: Maxim Integrated REF02 datasheet’ini inceleyin .
Alternatifler: REF02AP (Texas Instruments), MAX6035 (5V, düşük güç), LM4040 (5V, daha küçük kılıf).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
