SG3525ADW SOIC-16 - DELTASET ELEKTRONİK

SG3525ADW ST/MİCROCHİP VOLTAJ MOD PWM SOIC-16 SMD

* * * * * *

Ürün Kodu 34113239

Stok Kodu SG3525ADW – ST/Microchip 100-400kHz Voltaj Mod PWM Kontrolör – Çift totem-pole çıkış 500mA – Ayarlanabilir dead-time – Soft-start – Sync girişi – Shutdown pini – SOIC-16 geniş gövde SMD – Push-pull ve bridge topolojilerde 30+ yıldır standart.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

SG3525ADWR SO-16 - DELTASET ELEKTRONİK

SG3525ADW SOP-16 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

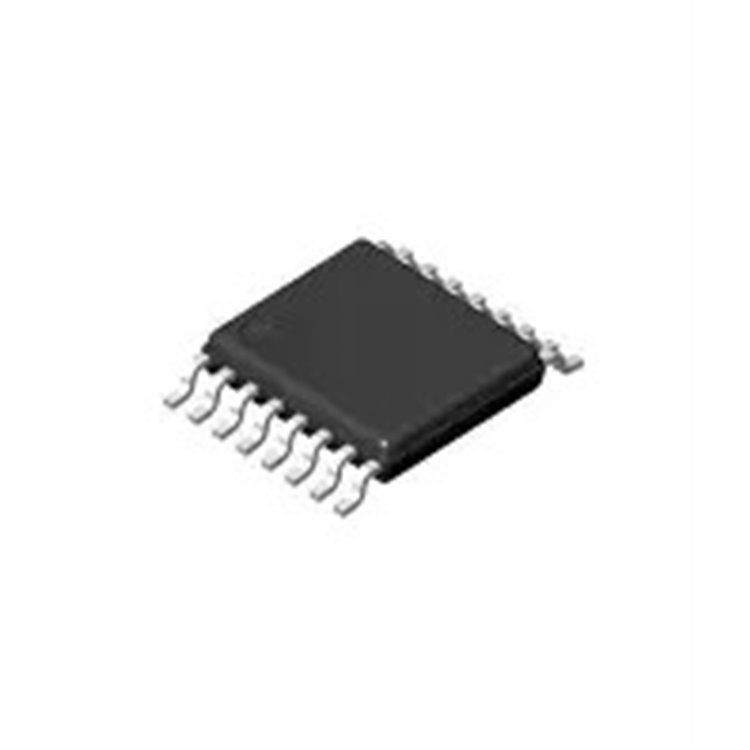

SG3525ADW ST/Microchip Voltaj Mod PWM SOIC-16 SMD

SG3525ADW için resim sonucu

Ürün Özellikleri ve Satın Alma Bilgileri

SG3525ADW PWM Kontrolör - Teknik Özellikleri
Push-pull ve köprü topolojilerin en çok kullanılan klasik PWM entegresi – SMD versiyon.

Stok Kodu: SG3525ADW
Marka: STMicroelectronics / Microchip (Orijinal)
Çalışma Frekansı: 100 Hz – 400 kHz
Kontrol Yöntemi: Voltaj Mod (Voltage Mode)
Çıkış: Çift totem-pole, her biri 500 mA peak
Besleme Voltajı: 8 V – 35 V
Referans Voltajı: 5.1 V ±%1
Dead-Time Kontrol: Harici direnç ile ayarlanabilir
Soft-Start: Dahili kapasitör ile
Sync: Master/slave senkronizasyon
Shutdown Pini: Acil kapatma
Çalışma Sıcaklığı: 0°C ila +70°C (genişletilmiş versiyonlar stokta)
Paket: SOIC-16 (geniş gövde 300mil)
RoHS: Tam uyumlu

SG3525ADW’nin Avantajları

SOIC-16 SMD – otomatik montaj ve modern kart tasarımları
Dead-time ayarı – köprü devrelerde çapraz iletim önlenir
Sync özelliği – birden fazla entegre paralel çalışabilir
500 mA güçlü çıkış – doğrudan MOSFET gate sürülebilir
SG3525A serisi ile %100 pin uyumlu – DIP’ten SMD’ye kolay geçiş

Kullanım Alanları

Push-pull ve half-bridge SMPS
Full-bridge invertör ve motor sürücüler
Kaynak makinesi güç kaynakları
UPS ve yüksek güçlü DC-DC konvertörler
Ses amplifikatör Class-D güç kaynakları
Endüstriyel indüksiyon ısıtma sistemleri
Güneş invertör ve MPPT charge controller

SG3525ADW Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, orijinal ST/Microchip SG3525ADW SOIC-16 entegrelerini stoktan aynı gün gönderir.Satın Alma Bilgileri:
Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-posta: [email protected]Aynı gün kargo (15:00’e kadar verilen siparişlerde)
Adres: Necatibey Cad. No:49 Kat:5 Karaköy / İstanbulÖdeme Seçeneği: Havale / EFT
İhtiyacınız olan SG3525AN (DIP-16), SG3524, KA3525, UC3525, TL494, TL598 gibi diğer PWM kontrolörler için lütfen teklif isteyiniz.
DeltaSet Elektronik – Push-pull ve bridge PWM kontrolörlerde Türkiye’nin en geniş stoğu!
