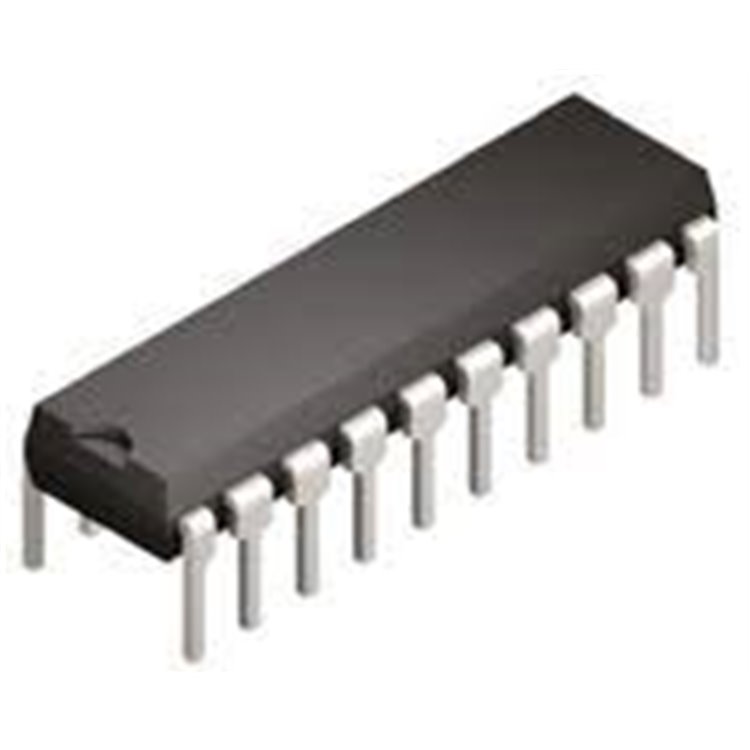

SN74HC573N 74HC573 DIP-20 - DELTASET ELEKTRONİK

UYGUN FİYAT - GÜÇLÜ PERFORMANS

* * * * * *

Ürün Kodu 344911053

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74HC595D SOIC16 - DELTASET ELEKTRONİK

74HC574D SMD SOIC-20 - DELTASET ELEKTRONİK

74HC164D SOİC-14 - DELTASET ELEKTRONİK

74HC164D SOIC-14 SMD 8-BİT SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC75D SOIC-16 ÇİFT D LATCH - DELTASET ELEKTRONİK

74HC08 SOIC-14 QUAD AND GATE - DELTASET ELEKTRONİK

74HC573 TSSOP-20 LATCH ENTEGRE DEVRE - DELTASET ELEKTRONİK

SN74HC595DW,74HC595,SOIC-16 - DELTASET ELEKTRONİK

74HC595D SOİC16 - DELTASET ELEKTRONİK

74HC374D SOIC-20 OCTAL D FLİP-FLOP 3-STATE - DELTASET ELEKTRONİK

74HC273D SOIC-20 OCTAL D FLİP-FLOP - DELTASET ELEKTRONİK

74HC237D SOIC-16 3-TO-8 LİNE DECODER - DELTASET ELEKTRONİK

74HC299D SOIC-20 8-BİT UNİVERSAL SHİFT REGİSTER - DELTASET ELEKTRONİK

74HC240PW - 74HC240 TSSOP-20 - DELTASET ELEKTRONİK

74F245 SOIC-20 - DELTASET ELEKTRONİK

IC 74HC573 OCTAL D TYPE LATCHES

74HC573

74HC573 - Octal D-type Transparent Latch - Buy 74HC573 IC Online at QuartzComponents.com

SN74HC573N DIP-20 Özellikleri

Genel Tanım:
SN74HC573N, Texas Instruments tarafından üretilen, 8-bit D-tipi şeffaf kilit (transparent latch) entegre devresidir. DIP-20 (Dual Inline Package) paketinde sunulur ve HC (High-Speed CMOS) lojik ailesine aittir. Üç durumlu (tri-state) çıkışlara sahip olup, veri saklama ve veri yolu arayüzü uygulamaları için tasarlanmıştır. Mikrodenetleyici projelerinde (örn. PIC12F1840), seri iletişim arayüzlerinde (örn. DS1034-9M D-Sub), OMRON G5LB-14 röle, TOP224YN SMPS, IRF540 MOSFET ve 2K Bourns 3296 trimpot ile entegre devrelerde veri kontrolü ve saklama için uygundur. Delikli montaj (through-hole) tasarımı, prototip, eğitim ve endüstriyel uygulamalar için idealdir. SN74HC573APWR (TSSOP-20) ve SN74HC573ADW (SOIC-20) ile işlevsel olarak aynıdır, sadece paket tipi farklıdır.

Teknik Özellikler:

Elektriksel Özellikler:
- Fonksiyon: 8-bit D-tipi şeffaf kilit (transparent latch).
- Lojik Ailesi: HC (High-Speed CMOS).
- Besleme Voltajı (V_CC): 2 V ila 6 V (tipik 5 V).
- Lojik Seviyeleri: CMOS uyumlu giriş/çıkış, TTL ile uyumlu girişler.
- Çıkış Tipi: Üç durumlu (tri-state, high-impedance).
- Çıkış Akımı:
  - Yüksek Seviye (I_OH): -7.8 mA.
  - Düşük Seviye (I_OL): 7.8 mA.
- Yayılma Gecikmesi (t_PD): 23 ns (tipik,
  @5
  V, C_L=15 pF).
- Saat Frekansı (f_max): 36 MHz (tipik,
  @5
  V).
- Akım Tüketimi:
  - Statik: ~8 µA (maksimum,
    @5
    V).
  - Dinamik: Frekansa bağlı, ~200 µA/MHz.
- Giriş Kapasitansı: 3 pF (tipik).
Fiziksel Özellikler:
- Paket Tipi: DIP-20 (25.4 mm x 6.35 mm x 4.57 mm).
- Pin Sayısı: 20.
- Pin Aralığı (Pitch): 2.54 mm (0.1").
- Malzeme:
  - Gövde: Plastik (epoksi reçine).
  - Pinler: Kalay kaplı bakır alaşımı.
- Montaj Tipi: Delikli montaj (through-hole), PCB ve breadboard için uygun.
- Ağırlık: Yaklaşık 1-2 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -40°C ila +85°C.
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: Evet, Pb-free (örn. SN74HC573N).
- Nem Hassasiyeti: Nem hassasiyeti düşük, MSL tanımlı değil (DIP paket için).
Performans Özellikleri:
- Kilit Yapısı: 8-bit, D-tipi şeffaf kilit (latch).
- Kontrol Sinyalleri:
  - Latch Enable (LE): Yüksek seviyede veri girişten çıkışa aktarılır.
  - Output Enable (OE): Düşük seviyede çıkışlar aktif, yüksek seviyede yüksek empedans.
- Çıkışlar: 8-bit paralel çıkış (Q0-Q7), üç durumlu.
- Bağımsız Devreler: 1 (tek 8-bit kilit).
- Zamanlama: LE sinyali için minimum darbe genişliği ~12 ns (
  @5
  V).
- Uyumluluk: Veri yolu arayüzleri ve mikrodenetleyici tabanlı sistemlerle çalışır.

Pin Düzeni (Temel):

Pin 1: Output Enable (OE, düşük seviyede aktif).
Pin 2-9: Veri Girişleri (D0-D7).
Pin 10: Toprak (GND).
Pin 11: Latch Enable (LE, yüksek seviyede veri aktarımı).
Pin 12-19: Veri Çıkışları (Q0-Q7).
Pin 20: Besleme Voltajı (V_CC, 2-6 V).
Not: Kesin pin düzeni için datasheet kontrol edilmelidir.

Uygulama Alanları:

Mikrodenetleyici Projeleri: PIC12F1840 ile veri saklama ve veri yolu kontrolü.
Seri İletişim: DS1034-9M D-Sub ve DS1013-20R box header ile arayüz.
Güç Kontrolü: OMRON G5LB-14 ve IRF540 ile yüksek akım devrelerinde veri aktarımı.
Güç Kaynakları: TOP224YN SMPS ile kontrol sinyali saklama.
Ayar Devreleri: 2K Bourns 3296 trimpot ile voltaj kalibrasyonu.
Endüstriyel ve Hobi: Veri yolu arayüzleri, otomasyon, breadboard ve Arduino projeleri.

Avantajları:

Üç Durumlu Çıkışlar: Veri yolu paylaşımı için yüksek empedans modu.
Geniş Voltaj Aralığı: 2 V-6 V, esnek besleme seçenekleri.
Düşük Güç Tüketimi: CMOS teknolojisi, enerji verimli.
Hızlı Yanıt: 23 ns yayılma gecikmesi, yüksek hızlı uygulamalara uygun.
Kolay Montaj: DIP-20, breadboard ve prototip için ideal.
