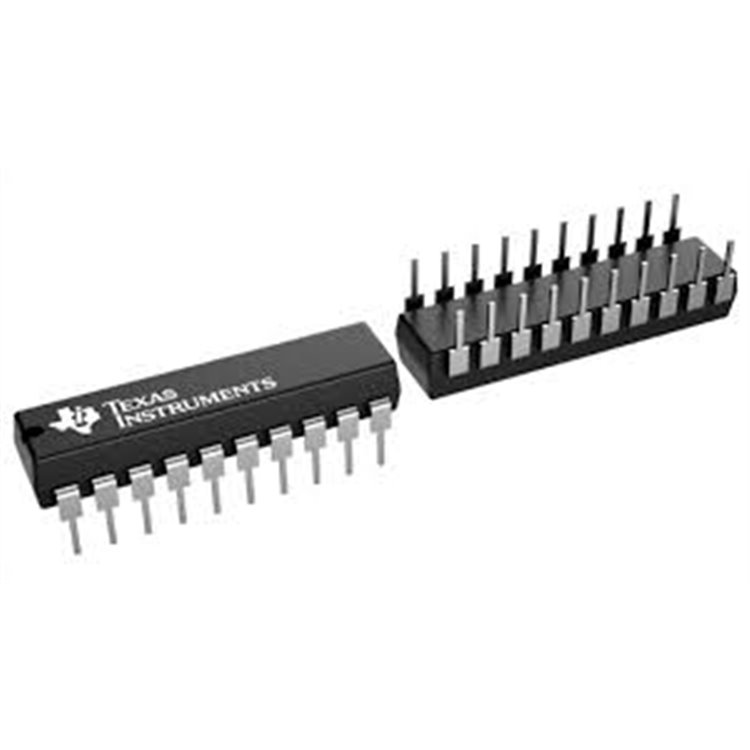

SN74HCT534N, Texas Instruments tarafından üretilen octal (8-bit) D-tipi flip-flop entegre devresidir. DIP-20 kılıfta, 5V besleme voltajı ve 3-durumlu (tri-state) çıkışlarla, veri saklama, senkronizasyon ve veri yolu arayüzü uygulamaları için tasarlanmıştır. Her flip-flop, D girişindeki veriyi saat sinyali (CLK) ile kaydedip, ters çevrilmiş çıkış (Q¯) üretir. HCT serisi, TTL lojik seviyeleriyle uyumluluk ve düşük güç tüketimi sağlar, mikrodenetleyici ve endüstriyel kontrol sistemlerinde kullanım için idealdir.
Özellikler
-
Tip: Octal D-tipi flip-flop, 3-durumlu ters çevrilmiş çıkışlar.
-
Besleme Voltajı (Vcc): 4.5V - 5.5V.
-
Yayılım Gecikmesi: 35ns (tipik,
@5V
, CL=15pF).
-
Çıkış Akımı: 6mA (yüksek), -6mA (düşük).
-
Saat Frekansı: 40MHz (maks).
-
Kontrol Pinleri: Saat (CLK, pin 11), çıkış etkinleştirme (/OE, pin 1).
-
Kılıf: DIP-20 (delik içi, 25.4mm x 7.62mm).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Özellikler: TTL uyumlu girişler, düşük güç tüketimi (80µA maks), 3-durumlu çıkışlar, RoHS uyumlu.
Kullanım Alanları
-
Veri saklama ve senkronizasyon (kayıt devreleri).
-
Mikroişlemci ve mikrodenetleyici veri yolu arayüzleri.
-
Endüstriyel kontrol ve otomasyon sistemleri.
-
Sayıcı ve durum makinesi tasarımları.
-
Eğitim amaçlı dijital elektronik projeleri.
Teknik Özellikler
Kaynak: Texas Instruments SN74HCT534 Veri Sayfası
Neden SN74HCT534N?
8-bit D-tipi flip-flop, senkron veri saklama ve aktarımı için idealdir. 3-durumlu ters çevrilmiş çıkışlar, veri yolu paylaşımını kolaylaştırır. 35ns yayılım gecikmesi ve 40MHz saat frekansı, orta hızlı uygulamalara uygundur. HCT serisi, TTL uyumluluğu ile 5V sistemlerde kolay entegrasyon sağlar. DIP-20 kılıf, breadboard ve prototip projelerine uygundur.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Veri girişleri (D1-D8, pin 2, 3, 4, 5, 6, 7, 8, 9).
-
Ters çevrilmiş çıkışlar (Q¯1-Q¯8, pin 19, 18, 17, 16, 15, 14, 13, 12).
-
Kontrol: CLK (pin 11), /OE (pin 1, düşük=çıkış aktif).
-
Vcc (pin 20), GND (pin 10; veri sayfası kontrolü).
-
Besleme: 5V (±10%), düşük gürültülü güç kaynağı önerilir.
-
Kontrol:
-
Montaj: DIP-20 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı Vcc+0.5V’yi aşmamalı, ESD önlemleri alın.
SSS
SN74HCT534 vs SN74HC534?
SN74HCT534, TTL uyumlu girişler (2V yüksek eşik); SN74HC534, CMOS uyumlu (3.15V
@5V
). HCT, 5V TTL sistemlerle daha uyumludur.
SN74HCT534 vs SN74F534?
SN74HCT534, 40MHz, düşük güç; SN74F534, 100MHz, daha hızlı ama daha fazla güç tüketir. HCT534, düşük güç öncelikli projelere uygundur.
Arduino ile kullanılabilir mi?
Evet, 5V TTL uyumlu olduğundan Arduino ile çalışır, veri saklama veya veri yolu kontrolü için kullanılabilir.
