SN75179BP DIP-8 Diferansiyel Hat Sürücü/Alıcı – 5V RS-422/RS-485 Çözüm

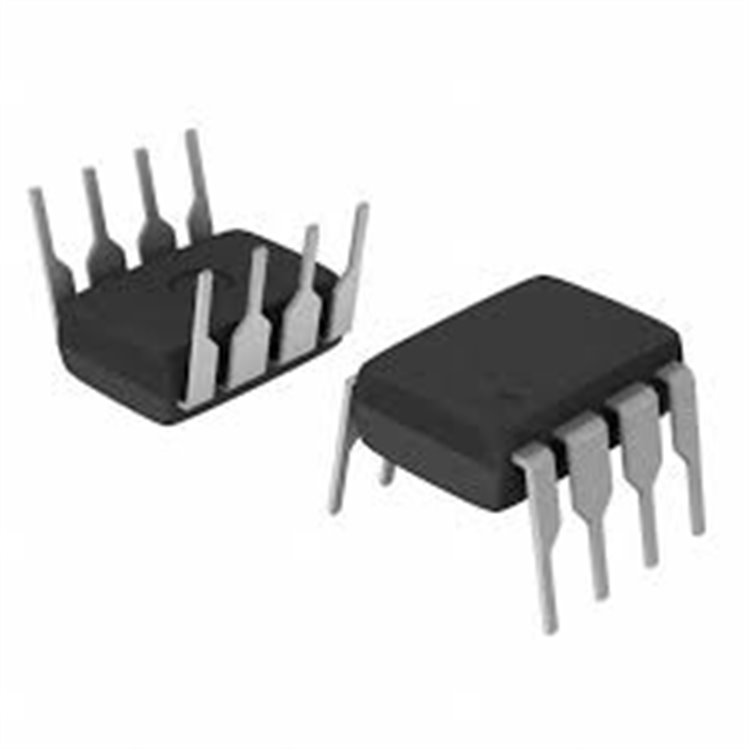

SN75179BP, Texas Instruments tarafından üretilen diferansiyel hat sürücü ve alıcı entegre devresidir. DIP-8 kılıfta, 5V besleme voltajı ile RS-422 ve RS-485 standartlarına uyumlu olarak tasarlanmıştır. Düşük güç tüketimi, yüksek gürültü bağışıklığı ve ±60mA çıkış akımı ile uzun mesafeli, gürültülü ortamlarda dijital veri aktarımı için uygundur. Termal kapatma ve kısa devre koruması, güvenilirliği artırır. Endüstriyel kontrol, otomasyon ve mikrodenetleyici tabanlı seri iletişim sistemlerinde yaygın kullanılır.
Özellikler
-
Tip: Tek diferansiyel hat sürücü ve alıcı, RS-422/RS-485 uyumlu.
-
Besleme Voltajı (Vcc): 4.75V - 5.25V.
-
Çıkış Akımı: ±60mA (sürücü).
-
Giriş Hassasiyeti: ±200mV (alıcı, -7V ila +12V ortak mod aralığı).
-
Yayılım Gecikmesi: ~20ns (sürücü), ~35ns (alıcı, tipik
@5V
).
-
Kontrol Pinleri: Sürücü/Alıcı etkinleştirme (DE, RE).
-
Kılıf: DIP-8 (delik içi, 9.81mm x 6.35mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C.
-
Özellikler: Yüksek gürültü bağışıklığı, termal kapatma (150°C), kısa devre koruması, TTL/CMOS uyumlu, RoHS uyumlu.
Kullanım Alanları
-
RS-422/RS-485 seri iletişim (endüstriyel otomasyon, PLC’ler).
-
Uzun mesafeli veri aktarımı (bilgisayarlar, enstrümantasyon).
-
Mikrodenetleyici tabanlı sistemler (Arduino, PIC ile).
-
Dijital ses/görüntü aktarımı.
-
Veri yolu arayüzleri.
Teknik Özellikler
|
|
|
|
|
|
|
|
|
|
|
|
|
|
~20ns (sürücü), ~35ns (alıcı)
|
|
|
|
|
|
|
|
|
|
Kaynak: Texas Instruments SN75179B Veri Sayfası
Neden SN75179BP?
±60mA yüksek çıkış akımı, uzun mesafeli RS-422/RS-485 iletişiminde güvenilir sinyal sağlar. ±200mV giriş hassasiyeti ve yüksek gürültü bağışıklığı, gürültülü ortamlarda stabil çalışır. Termal kapatma (150°C) ve kısa devre koruması, zorlu koşullarda güvenilirlik sunar. DIP-8 kılıf, breadboard ve prototip projelerine uygundur. TTL/CMOS uyumluluğu, mikrodenetleyicilerle kolay entegrasyon sağlar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Vcc (pin 8): 5V besleme.
-
GND (pin 4): Toprak.
-
A, B (pin 6, 7): Diferansiyel sürücü çıkışı/alıcı girişi.
-
DI (pin 2): Sürücü veri girişi (TTL/CMOS).
-
RO (pin 1): Alıcı veri çıkışı (TTL/CMOS).
-
DE (pin 3): Sürücü etkinleştirme (yüksek=aktif).
-
/RE (pin 5): Alıcı etkinleştirme (düşük=aktif).
(Veri sayfası kontrolü önerilir.)
-
Besleme: 5V (±5%), düşük gürültülü güç kaynağı önerilir.
-
Kontrol:
-
DE yüksek, /RE düşük: Sürücü aktif, alıcı pasif (gönderim).
-
DE düşük, /RE düşük: Alıcı aktif, sürücü pasif (alma).
-
Montaj: DIP-8 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı Vcc+0.5V’yi aşmamalı, A/B pinleri ±12V içinde olmalı, ESD önlemleri alın.
SSS
SN75179BP vs SN75176BP?
SN75179BP, tek sürücü/alıcı, ±60mA; SN75176BP, benzer ancak daha düşük akım (±50mA). SN75179BP, daha yüksek akım kapasitesi sunar. SN75179BP vs MAX485?
SN75179BP, TTL tabanlı, ±60mA; MAX485, düşük güç CMOS, ±250mA. MAX485 daha modern ve yüksek akımlıdır.
Arduino ile kullanılabilir mi?
Evet, 5V TTL uyumlu olduğundan Arduino ile çalışır. DE ve /RE pinleri dijital pinlerle kontrol edilir.
