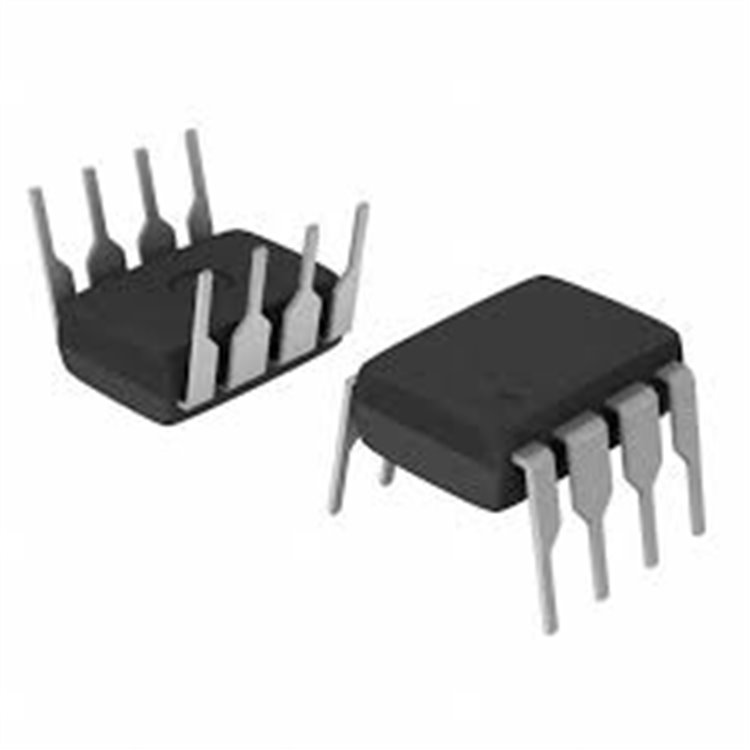

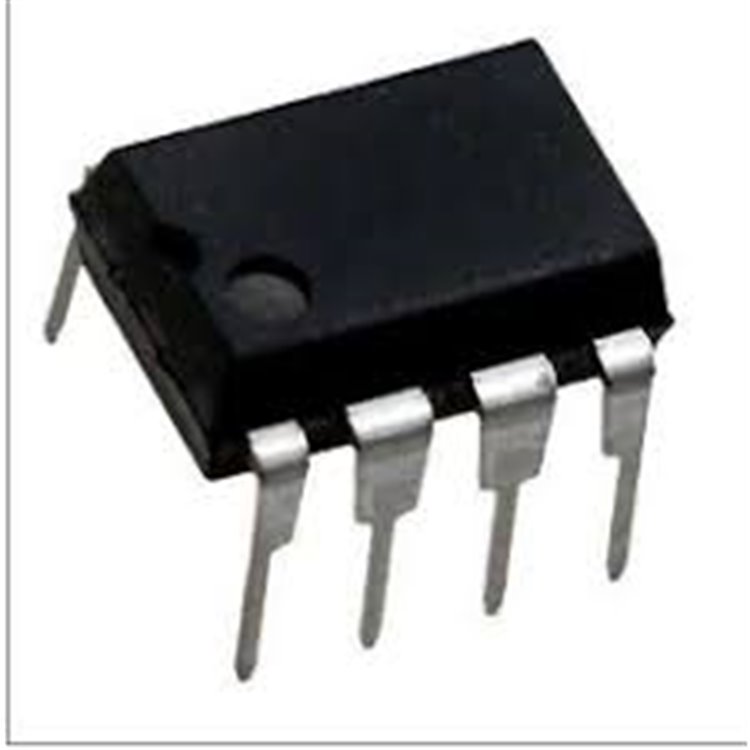

SP485EEP-L DIP-8 Entegre Özellikleri
Genel Tanım:
SP485EEP-L, MaxLinear tarafından üretilen, düşük güç tüketimli bir RS-485/RS-422 alıcı-verici (transceiver) entegresidir. DIP-8 paketinde sunulan bu entegre, 10 Mbps’ye kadar veri iletimi sağlar ve yarım çift yönlü (half-duplex) iletişim için tasarlanmıştır. EIA RS-485 ve RS-422 standartlarına uygun olan bu entegre, düşük EMI (elektromanyetik girişim) için eğim oranı sınırlaması (slew-rate limiting) içerir. Endüstriyel otomasyon, veri haberleşme sistemleri ve uzun mesafeli seri iletişim uygulamalarında kullanılır. Tek bir sürücü ve alıcı içerir ve ±15 kV ESD koruması ile dayanıklıdır. SP485EEP-L, SP485 ailesinin DIP-8 paketli, kurşunsuz (Pb-free) versiyonudur.
SP485EEP-L ve SP485 Genel Bilgisi:
-
SP485EEP-L: DIP-8 paketinde, düşük güç tüketimli, ±15 kV ESD korumalı, RoHS uyumlu bir RS-485/RS-422 alıcı-vericidir.
-
SP485: Genel olarak SP485 ailesini ifade eder ve farklı paketlerde (DIP-8, SOIC-8) ve modellerde (SP485ECP, SP485EEN, vb.) bulunur. SP485EEP-L, SP485 ailesinin DIP-8 versiyonlarından biridir.
-
RS-485 DIP-8: SP485EEP-L, RS-485 protokolü için DIP-8 paketinde kullanılan bir entegredir ve MAX485, ADM485 gibi diğer RS-485 alıcı-vericilerle pin uyumludur.
Teknik Özellikler:
-
Elektriksel Özellikler:
-
Çalışma Voltajı: 4.75V ila 5.25V (tipik 5V).
-
Veri Hızı: Maksimum 10 Mbps (yüksek hızlı RS-485/RS-422 haberleşmesi).
-
Güç Tüketimi: Tipik 300 µA (quiescent akım, yüksüz).
-
Farklı Giriş Eşik Voltajı: ±200 mV, gürültülü ortamlarda güvenilir veri alımı sağlar.
-
Çıkış Akımı: Sürücü, 250 mA’ya kadar kısa devre akımı destekler.
-
Giriş Voltaj Seviyeleri: Minimum 2V (yüksek), maksimum 0.8V (düşük).
-
Koruma Özellikleri:
-
ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
-
Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
-
Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
-
Ortak Mod Voltaj Aralığı: -7V ila +12V, geniş ortak mod uyumluluğu.
-
İletişim Özellikleri:
-
Yarım Çift Yönlü (Half-Duplex): Tek bir diferansiyel hat üzerinden hem gönderme hem alma.
-
Eğim Oranı Sınırlaması: Düşük EMI ve kablo yansımaları için optimize edilmiş sinyal geçişi.
-
Alıcı Hata Güvenliği (Fail-Safe): Açık, kısa devre veya boşta girişlerde lojik-yüksek çıktı sağlar.
-
Çoklu Bağlantı: 1/8 birim yük ile tek bir veri yolunda 256 adede kadar alıcı-verici bağlanabilir.
-
Sürücü/Alıcı Kontrolü: DE (Driver Enable) ve RE (Receiver Enable) pinleri ile kontrol edilir.
-
Fiziksel Özellikler:
-
Paket Tipi: DIP-8 (Dual Inline Package).
-
Boyutlar: Yaklaşık 9.9 mm x 6.4 mm x 3.3 mm.
-
Pin Sayısı: 8.
-
Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
-
Ağırlık: Yaklaşık 0.5 gram.
-
Çevresel Özellikler:
-
Çalışma Sıcaklık Aralığı: -40°C ila +85°C (endüstriyel sınıf).
-
Depolama Sıcaklık Aralığı: -65°C ila +150°C.
-
RoHS Uyumluluğu: SP485EEP-L kurşunsuz ve RoHS uyumludur (-L sembolü Pb-free olduğunu belirtir).
-
Yaşam Döngüsü: Aktif (üretim devam ediyor).
-
Ek Özellikler:
-
Düşük Güç Tüketimi: BiCMOS tasarımı sayesinde 300 µA quiescent akım, enerji verimliliği sağlar.
-
Hızlı İletim: 10 Mbps veri hızı, yüksek hızlı uygulamalara destek verir.
-
Pin Uyumluluğu: MAX485, ADM485 ve diğer RS-485 alıcı-vericilerle pin uyumlu.
-
Geniş Uygulama Alanı: RS-485/RS-422 protokolleriyle uyumlu, endüstriyel ağlar için ideal.
Uygulama Alanları:
-
Endüstriyel Otomasyon: PLC’ler, sensör ağları ve kontrol sistemleri.
-
Veri İletişim Sistemleri: RS-485 tabanlı uzun mesafeli veri aktarımı.
-
Bina Otomasyonu: HVAC, aydınlatma kontrolü ve güvenlik sistemleri.
-
Telekomünikasyon: Modemler ve ağ ekipmanları.
-
Enerji Yönetimi: Akıllı sayaçlar ve enerji izleme sistemleri.
Avantajları:
-
Yüksek Hız: 10 Mbps veri hızı, hızlı iletişim sağlar.
-
Düşük Güç Tüketimi: 300 µA akım tüketimi, batarya destekli sistemler için uygun.
-
Sağlam Tasarım: ±15 kV ESD, kısa devre ve termal korumalar ile dayanıklı.
-
Kullanıcı Dostu Paket: DIP-8, prototip geliştirme ve manuel lehimleme için uygun.
-
Pin Uyumluluğu: MAX485, ADM485 gibi endüstri standardı alıcı-vericilerle değiştirilebilir.
