Başlık: SR160 Schottky Diyot 1A 60V DO-41 THT, Düşük İleri Voltaj Düşüşlü Rektifiye Diyot
SR160, 1A akım kapasitesi ve 60V ters gerilim dayanımı ile Schottky bariyer rektifiye diyotudur. DO-41 (DO-204AL) kılıfında, delik içi teknoloji (THT) montaj için tasarlanmıştır. Düşük ileri voltaj düşüşü (tipik 0.7V), yüksek anahtarlama hızı ve yüksek verimlilik ile düşük voltajlı, yüksek frekanslı uygulamalarda kullanılır. Bu rehber, SR160 Schottky diyotun teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “SR160 datasheet”, “SR160 fiyat” veya “SR160 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar. Ayrıca, ATtiny2313V-10PU, PC827 ve 22K 9+1 sıra direnç (önceki sorgular) ile bağlam sağlanacaktır.
SR160 Schottky Diode 1A 60V THT Nedir?
SR160, metal-yarı iletken birleşimi (Schottky bariyer) ve koruyucu halka (guard ring) ile düşük ileri voltaj düşüşü ve hızlı anahtarlama sağlayan bir rektifiye diyotudur. DO-41 kılıfında, plastik gövde ve katot tarafını gösteren renk bandı bulunur. Düşük güç kayıpları ve yüksek akım kapasitesi, invertörler, serbest tekerlek (free-wheeling) ve polarite koruma uygulamaları için idealdir. ATtiny2313V-10PU gibi mikrodenetleyicilerle veya PC827 optokuplörlerle entegre devrelerde kullanılabilir. 22K 9+1 sıra dirençle birlikte, sinyal devrelerinde veya kontrol devrelerinde tamamlayıcı rol oynar.
SR160 Schottky Diode Teknik Özellikler
Teknik özellikler, çeşitli kaynaklardan (Farnell, Mouser, TME, Amazon) derlenmiştir:
-
Tip: Schottky Bariyer Rektifiye Diyot.
-
Kılıf Tipi: DO-41 (DO-204AL, 2-Pin, Through-Hole).
-
Üreticiler: Multicomp, DC Components, Yangjie Technology, Won-Top Electronics, vb.
-
Parça Numarası: SR160 (bazı kaynaklarda SB160 ile eşdeğer).
-
Maksimum Ters Gerilim (V<sub>RRM</sub>): 60V.
-
Ortalama İleri Akım (I<sub>F(AV)</sub>): 1A.
-
İleri Voltaj Düşüşü (V<sub>F</sub>): Maksimum 0.7V (@ 1A, 25°C).
-
İleri Dalgalanma Akımı (I<sub>FSM</sub>): 30A-40A (üreticiye bağlı).
-
Ters Kaçak Akım (I<sub>R</sub>): Tipik <0.5 mA (@ 60V, 25°C).
-
Junction Kapasitansı (C<sub>J</sub>): Tipik 80 pF (@ 4V, 1 MHz).
-
Termal Direnç (R<sub>θJA</sub>): Tipik 15°C/W.
-
Çalışma Sıcaklığı: -55°C ila +150°C.
-
Pin Konfigürasyonu:
-
Boyutlar: ~5mm uzunluk x 2.5mm çap (DO-41).
-
Ağırlık: ~0.3g.
-
Özel Özellikler:
-
Düşük ileri voltaj düşüşü, yüksek verimlilik.
-
Hızlı anahtarlama, yüksek frekanslı uygulamalara uygun.
-
Koruyucu halka, geçici voltajlara karşı koruma.
-
RoHS uyumlu (çoğu modelde).
-
Epoksi gövde, UL 94V-0 alev geciktirici.
Not: SR160, bazı kaynaklarda yüzey montaj (SMD) SS16 ile eşdeğer görülse de, SR160 THT (DO-41) kılıfıdır.
SR160 ile ATtiny2313V-10PU, PC827 ve 22K 9+1 Sıra Direnç Bağlantısı
-
ATtiny2313V-10PU ile Kullanımı: SR160, ATtiny2313V-10PU’nun kontrol ettiği devrelerde (örn. motor sürücüleri) serbest tekerlek diyotu olarak kullanılır. PWM sinyallerinde endüktif yüklerden (röle, motor) kaynaklanan ters voltajları bastırır, mikrodenetleyiciyi korur.
-
PC827 ile Kullanımı: PC827’nin transistör çıkışında (Pin 3-4, 5-6) SR160, polarite koruması veya serbest tekerlek diyotu olarak kullanılabilir, optokuplörün kontrol ettiği yükleri korur.
-
22K 9+1 Sıra Direnç ile Kullanımı: 22K sıra direnç, ATtiny2313V-10PU’nun G/Ç pinlerinde pull-up direnci olarak kullanılırken, SR160 güç devresinde rektifiye veya koruma sağlar. Örneğin, 22K direnç sinyal devresinde, SR160 ise güç devresinde çalışır.
SR160 Schottky Diode Kullanım Alanları
SR160, düşük voltajlı ve yüksek frekanslı uygulamalarda kullanılır:
-
Güç Kaynakları: Anahtarlamalı güç kaynaklarında (SMPS) rektifiye.
-
İnvertörler: Düşük voltajlı, yüksek frekanslı invertör devreleri.
-
Serbest Tekerlek Diyotu: Röle, motor veya solenoid devrelerinde ters voltaj koruması.
-
Polarite Koruması: Devre girişlerinde yanlış polariteye karşı koruma.
-
Düşük Güçlü Devreler: LED sürücüleri, batarya şarj devreleri.
-
Hobi Projeleri: Arduino veya ATtiny2313V-10PU ile motor kontrolü.
SR160 Schottky Diode Avantajlar
Neden SR160 seçmelisiniz? Temel avantajlar:
-
Düşük Voltaj Düşüşü: 0.7V, yüksek verimlilik, düşük güç kaybı.
-
Hızlı Anahtarlama: Yüksek frekanslı devreler için ideal.
-
Kompakt Tasarım: DO-41 kılıf, breadboard ve PCB’ye kolay montaj.
-
Yüksek Güvenilirlik: Koruyucu halka, geçici voltajlara karşı dayanıklılık.
-
Düşük Maliyet: Yaygın ve ekonomik bir bileşen.

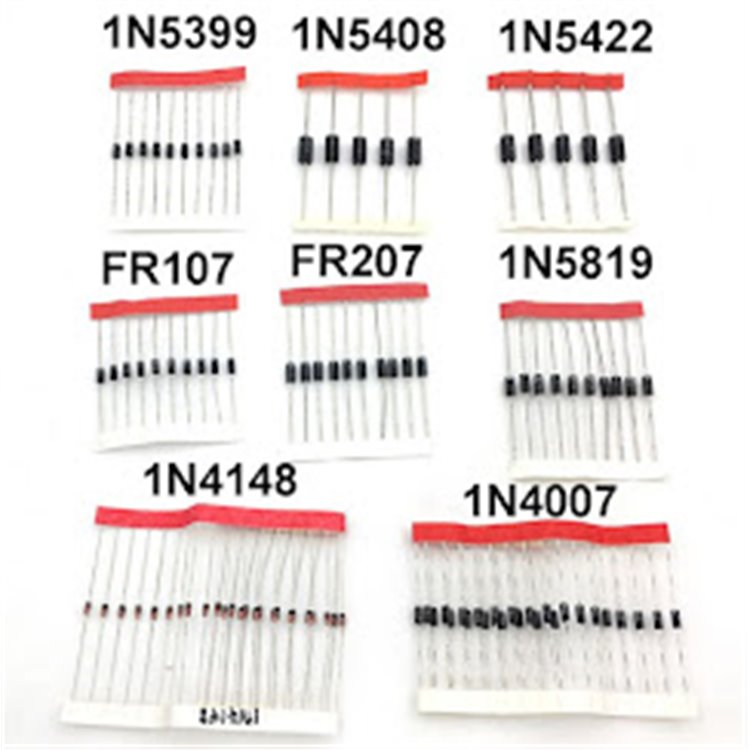

SR160 ile Benzer Schottky Diyotlar
-
1N5819: 1A, 40V, DO-41, daha düşük ters gerilim.
-
SR1100: 1A, 100V, DO-41, daha yüksek ters gerilim.
-
SS16: 1A, 60V, SMD (DO-214AC), yüzey montaj alternatifi.
-
SB160: 1A, 60V, DO-41, SR160 ile eşdeğer.
-
BAT54C: 0.2A, 30V, SOT-23, düşük akımlı uygulamalar için.
Seçim Kriteri: SR160, 1A 60V THT uygulamaları için uygun; 1N5819 düşük voltaj, SS16 SMD devreler için tercih edilir.
SR160 Sık Sorulan Sorular (SSS)
-
SR160’nun ileri voltaj düşüşü nedir? Maksimum 0.7V (@ 1A, 25°C).
-
SR160 breadboard’a uygun mu? Hayır, DO-41 kılıf breadboard’a tam uymaz, bacaklar bükülerek kullanılabilir.
-
SMD versiyonu var mı? SR160 THT’dir; SMD için SS16 (DO-214AC) önerilir.
SR160 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için SR160 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
-
-
TME: www.tme.eu (DC Components/Yangjie SR160 datasheet).
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, ileri akım grafikleri, termal özellikler ve uygulama devrelerini içerir.
SR160 Fiyat ve Stok Bilgileri
SR160 Schottky diyot satın almak için (fiyatlar 4 Haziran 2025 itibarıyla yaklaşık değerlerdir):
