STD10PF06 P-KANAL 10A 60V MOSFET TO-252 - DELTASET ELEKTRONİK

STRİPFET™ II TEKNOLOJİLİ, DÜŞÜK ON-DİRENÇLİ POWER MOSFET

* * * * * *

Ürün Kodu 2011266

Stok Kodu STD10PF06-TO252: STMicroelectronics STD10PF06, 10A 60V P-Kanal MOSFET, TO-252 kılıf, 0.18? on-direnç, STripFET II teknolojisi. SMPS ve motor kontrolü için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRF630 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFI540 TO-220 - DELTASET ELEKTRONİK

STD10PF06 STMicroelectronics - MOSFET

to-252 için resim sonucu

STD10PF06 P-Kanal 10A 60V MOSFET TO-252 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: P-Kanal Enhancement Mode MOSFET (STripFET™ II Teknolojisi)

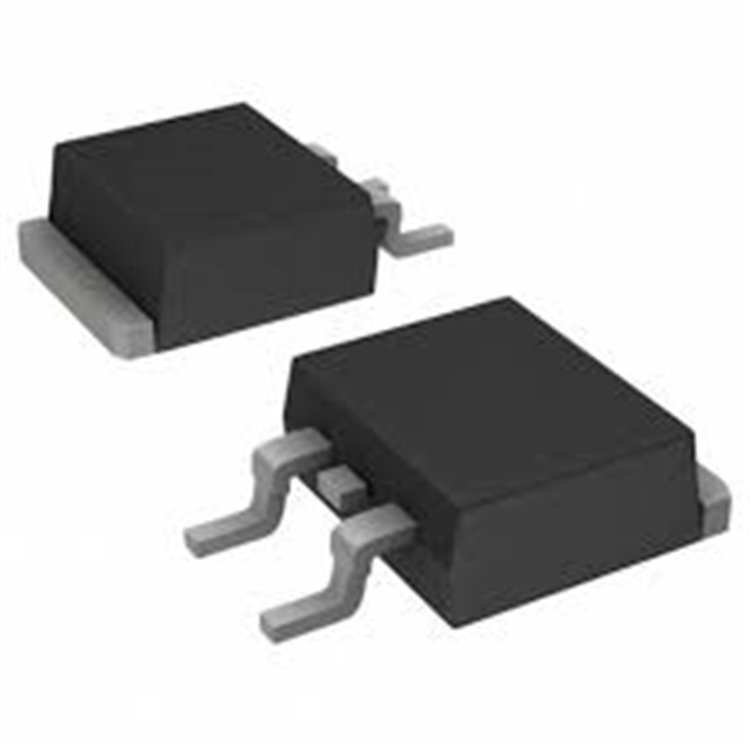

Kılıf Tipi: TO-252 (DPAK, Yüzey Montaj, 6.6 mm x 6.1 mm x 2.3 mm)
Maksimum Drain-Source Voltajı (Vds): -60V
Maksimum Drain Akımı (Id):
- -10A @ 25°C (sürekli)
- -40A (puls)
On-Direnç (Rds(on)): 0.18Ω (maksimum, Vgs = -10V, Id = -5A)
Kapı Eşik Voltajı (Vgs(th)): Maksimum -4V (tipik -2V ila -4V)
Maksimum Kapı-Source Voltajı (Vgs): ±20V
Güç Tüketimi (Pd): 40W (maksimum)
Anahtarlama Hızı:
- Yükselme Süresi (tr): 17 ns (tipik)
- Düşme Süresi (tf): 30 ns (tipik)
Toplam Kapı Şarjı (Qg): 13 nC (tipik)
Çıkış Kapasitansı (Coss): 210 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source (Tab ile bağlı)
Çalışma Sıcaklığı: -65°C ile +175°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- %100 çığ (avalanche) testi yapılmış
- STMicroelectronics’in “Single Feature Size” strip tabanlı teknolojisi
- Düşük on-direnç (0.18Ω) ve düşük kapı şarjı, hızlı anahtarlama için optimize edilmiş
- Olağanüstü dv/dt dayanımı (6 V/ns)

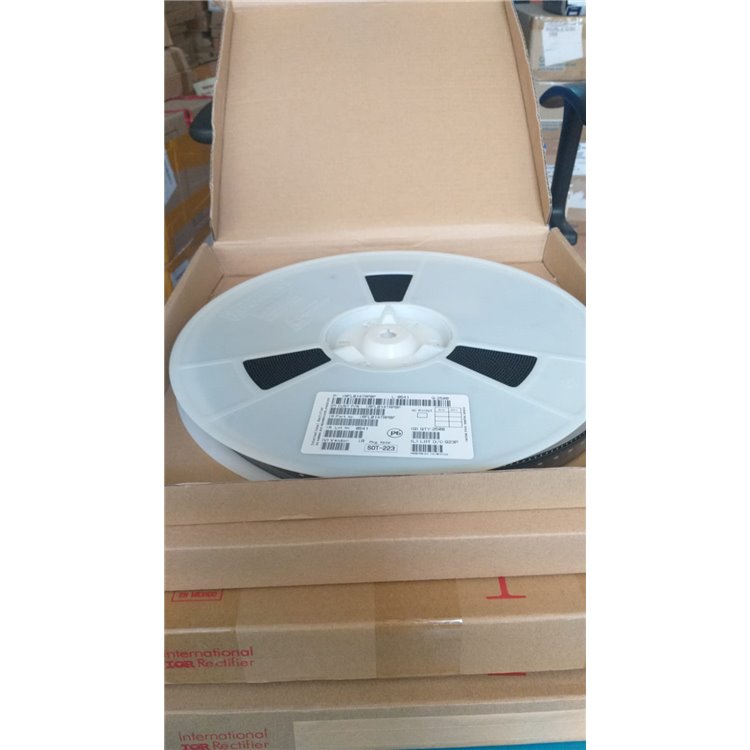

- Tape & Reel için “T4” ekiyle sipariş edilebilir

Kaynak: STMicroelectronics STD10PF06 datasheetAvantajlar

Düşük On-Direnç: 0.18Ω, yüksek enerji verimliliği ve düşük ısı üretimi.
Hızlı Anahtarlama: 13 nC düşük kapı şarjı, SMPS ve motor kontrolünde etkin.
Kompakt TO-252 Kılıf: Yüzey montaj (SMD) için uygun, yer tasarrufu sağlar.
Yüksek dv/dt Dayanımı: 6 V/ns, zorlu koşullarda güvenilir performans.
Çığ Dayanımı: 50 mJ tek darbe çığ enerjisi, aşırı voltaj koşullarında sağlamlık.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Düşük voltajlı güç dönüştürücüler.
Motor Kontrolü: DC motor sürücüleri ve PWM tabanlı kontrol.
DC-DC ve DC-AC Dönüştürücüler: Güç yönetimi sistemleri.
Batarya Yönetimi: Taşınabilir cihazlar ve otomotiv elektroniği.
Hobi ve Eğitim Projeleri: Arduino, PIC, STM32 ile DIY projeleri.

Kullanım İpuçları

Bağlantı:
- Kapı için -10V önerilir; 10kΩ pull-up direnci ve 100Ω seri direnç kullanın (P-Kanal olduğu için ters polariteye dikkat edin).
- Drain’e yük, Source’a pozitif besleme bağlayın; yüksek akım için uygun PCB iz genişliği kullanın.
- 5V ile çalışabilir, ancak tam iletim için -10V önerilir.
Soğutma: 8A üzeri veya 30W üzeri güçte TO-252 uyumlu soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (ör. -48V, -8A).
Montaj: TO-252 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Rds(on) (<0.18Ω) ve Vgs(th) (<-4V) değerlerini kontrol edin.
Datasheet: STMicroelectronics STD10PF06 datasheet’ini inceleyin (https://www.alldatasheet.com/datasheet-pdf/pdf/56342/STMICROELECTRONICS/STD10PF06.html).
Alternatifler: FQD30N06 (60V, 22.7A, 0.045Ω, N-Kanal), IRF9540N (100V, 23A, 0.117Ω), SI2305CDS (8V, 5.8A, 0.05Ω).
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
