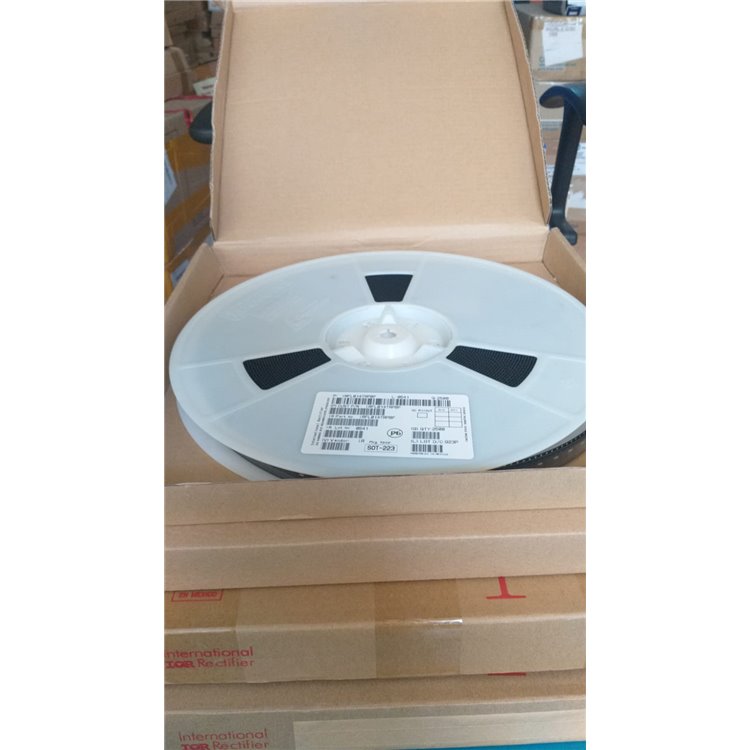

STD17N06L N-KANAL 17A 60V MOSFET DPAK - DELTASET ELEKTRONİK

STRİPFET™ TEKNOLOJİLİ, LOGİC LEVEL POWER MOSFET

* * * * * *

Ürün Kodu 2011211

Stok Kodu STD17N06L-DPAK: STMicroelectronics STD17N06L, 17A 60V N-Kanal MOSFET, DPAK kılıf, 0.08? on-direnç, logic level. SMPS ve motor kontrolü için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRF630 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFI540 TO-220 - DELTASET ELEKTRONİK

STD17N06 N-CHANNEL POWER MOSFET TO252

to252 için resim sonucu

STD17N06L N-Kanal 17A 60V MOSFET DPAK - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: N-Kanal Enhancement Mode MOSFET (STripFET™ Teknolojisi, Logic Level)
Kılıf Tipi: DPAK (TO-252, Yüzey Montaj, 6.6 mm x 6.1 mm x 2.3 mm)
Maksimum Drain-Source Voltajı (Vds): 60V
Maksimum Drain Akımı (Id):
- 17A @ 25°C (sürekli)
- 68A (puls)
On-Direnç (Rds(on)): 0.08Ω (maksimum, Vgs = 5V, Id = 8.5A)
Kapı Eşik Voltajı (Vgs(th)): Maksimum 2.5V (tipik 1-2.5V)
Maksimum Kapı-Source Voltajı (Vgs): ±20V
Güç Tüketimi (Pd): 55W (maksimum)
Anahtarlama Hızı:
- Yükselme Süresi (tr): ~30 ns (tipik)
- Düşme Süresi (tf): ~20 ns (tipik)
Toplam Kapı Şarjı (Qg): 15 nC (tipik)
Çıkış Kapasitansı (Coss): 300 pF (tipik)
Giriş Kapasitansı (Ciss): 650 pF (tipik)
Pin Konfigürasyonu:
- Pin 1: Kapı (Gate)
- Pin 2: Drain
- Pin 3: Source (Tab ile bağlı)
Çalışma Sıcaklığı: -55°C ile +175°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- %100 çığ (avalanche) testi yapılmış
- STMicroelectronics’in STripFET teknolojisi
- Logic Level kapı sürüşü (5V ile tam iletim)
- Olağanüstü dv/dt dayanımı

Kaynak: STMicroelectronics STD17N06 datasheetAvantajlar

Logic Level Kapı Sürüşü: 5V ile tam iletim, mikrodenetleyicilerle uyumlu.
Düşük On-Direnç: 0.08Ω, yüksek verimlilik ve düşük ısı üretimi.
Hızlı Anahtarlama: 15 nC kapı şarjı, SMPS ve motor kontrolünde etkin.
Kompakt DPAK Kılıf: Yüzey montaj (SMD) için uygun, yer tasarrufu sağlar.
Yüksek Çığ Dayanımı: Aşırı voltaj koşullarında güvenilirlik.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Düşük voltajlı güç dönüştürücüler.
Motor Kontrolü: DC motor sürücüleri, PWM tabanlı kontrol.
Yük Anahtarları: Batarya yönetimi, güç dağıtımı.
Aydınlatma Sistemleri: LED sürücüler, dimmer devreleri.
Hobi ve Eğitim Projeleri: Arduino, PIC, STM32 ile DIY projeleri.

Kullanım İpuçları

Bağlantı:
- Kapı için 5V önerilir; 10kΩ pull-down direnci ve 100Ω seri direnç kullanın.
- Drain’e yük, Source’a GND bağlayın; yüksek akım için uygun PCB iz genişliği kullanın.
- Logic Level özelliği sayesinde 3.3V/5V mikrodenetleyicilerle doğrudan sürülebilir.
Soğutma: 12A üzeri veya 40W üzeri güçte DPAK uyumlu soğutucu kullanın; termal macun uygulayın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (ör. 48V, 13.6A).
Montaj: DPAK kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Rds(on) (<0.08Ω) ve Vgs(th) (<2.5V) değerlerini kontrol edin.
Datasheet: STMicroelectronics STD17N06 datasheet’ini inceleyin (https://www.alldatasheet.com/datasheet-pdf/pdf/56342/STMICROELECTRONICS/STD17N06.html).
Alternatifler:
- IRLR024N (55V, 17A, 0.065Ω, Logic Level)
- STD35NF06LT4 (60V, 35A, 0.014Ω, DPAK)
- FQD30N06L (60V, 24A, 0.039Ω, Logic Level)
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.
