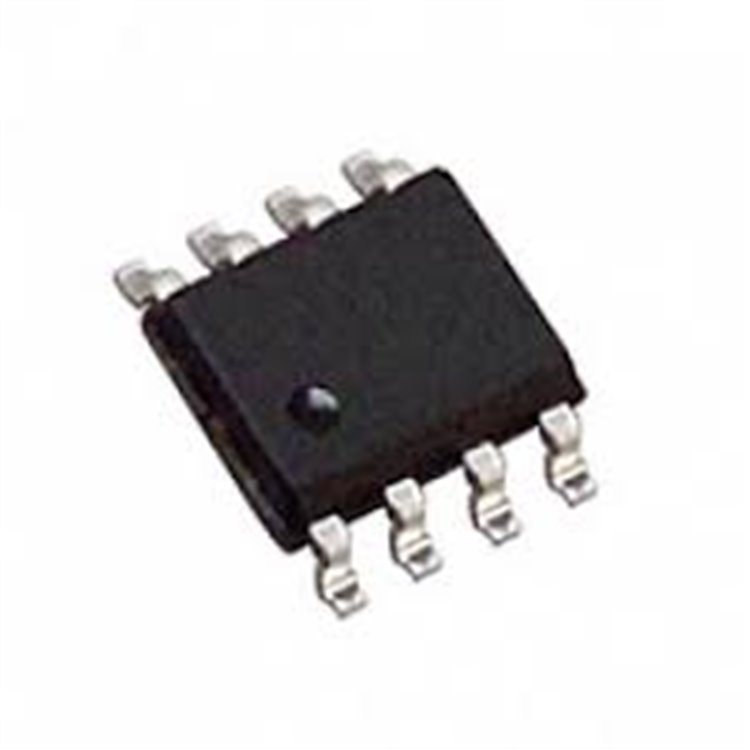

STS4DNF60L MOSFET SOIC-8 - DELTASET ELEKTRONİK

STRİPFET™ TEKNOLOJİLİ, ULTRA DÜŞÜK ON-DİRENÇLİ ÇİFT POWER MOSFET

* * * * * *

Ürün Kodu 20112231

Stok Kodu STS4DNF60L-SOIC8: STMicroelectronics STS4DNF60L, Çift N-Kanal 4A 60V MOSFET, SOIC-8 kılıf, 0.055? on-direnç, STripFET teknolojisi. SMPS, motor kontrolü ve batarya yönetimi için ideal. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

STS4DNF60L MOSFET SOIC-8 - DELTASET ELEKTRONİK

IRFP450 N-CHANNEL MOSFET TO-247 - DELTASET ELEKTRONİK

IRFP460 - DELTASET ELEKTRONİK

IRF440 TO-3 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP054 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP064 - IRFP064N - SİNGLE N-CHANNEL - DELTASET EELEKTRONİK

BT139-600E TO-220 - DELTASET ELEKTRONİK

IRFP350 MOSFET, 400V, 16A, TO-247 - DELTASET ELEKTRONİK

IRF840 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF4905 P-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP360 N-KANAL MOSFET - DELTASET ELEKTRONİK

IRFP3710 N-KANAL MOSFET TO-247 - DELTASET ELEKTRONİK

IRF5305 TO-220 MOSFET - DELTASET ELEKTRONİK

IRF830 MOSFET N-KANAL - DELTASET ELEKTRONİK

IRF630 N-KANAL MOSFET - DELTASET ELEKTRONİK

STS4DNF06 STMicroelectronics

ADUM3100ARZ SOIC-8 DIGITAL ISOLATOR IC

STS4DNF60L Çift N-Kanal 4A 60V MOSFET SOIC-8 - DELTASET ELEKTRONİK

Ürün Özellikleri

Tip: Çift N-Kanal Enhancement Mode MOSFET (STripFET™ Teknolojisi)
Kılıf Tipi: SOIC-8 (Yüzey Montaj, 4.9 mm x 3.9 mm x 1.75 mm)
Maksimum Drain-Source Voltajı (Vds): 60V
Maksimum Drain Akımı (Id):
- 4A @ 25°C (kanal başına, sürekli)
- 16A (puls)
On-Direnç (Rds(on)): 0.055Ω (maksimum, Vgs = 10V, Id = 2A)
Kapı Eşik Voltajı (Vgs(th)): Maksimum 2.5V (tipik 1-2.5V)
Maksimum Kapı-Source Voltajı (Vgs): ±20V
Güç Tüketimi (Pd): 2W (maksimum, kanal başına)
Anahtarlama Hızı:
- Yükselme Süresi (tr): 10 ns (tipik)
- Düşme Süresi (tf): 8 ns (tipik)
Toplam Kapı Şarjı (Qg): 10 nC (tipik, kanal başına)
Çıkış Kapasitansı (Coss): 100 pF (tipik)
Giriş Kapasitansı (Ciss): 450 pF (tipik)
Pin Konfigürasyonu:
- Pin 1, 2: Source 1, Source 2
- Pin 3, 7: Kapı 1, Kapı 2
- Pin 5, 6, 7, 8: Drain 1, Drain 2
Çalışma Sıcaklığı: -55°C ile +150°C
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- %100 çığ (avalanche) testi yapılmış
- STMicroelectronics’in STripFET teknolojisi
- Çift MOSFET, tek kılıfta yer tasarrufu sağlar
- Düşük Crss (15 pF), yüksek frekanslı uygulamalar için optimize

Kaynak: STMicroelectronics STS4DNF60L datasheetAvantajlar

Ultra Düşük On-Direnç: 0.055Ω, yüksek verimlilik ve düşük ısı üretimi sağlar.
Çift MOSFET Tasarımı: SOIC-8 kılıfta iki bağımsız MOSFET, kompakt devreler için ideal.
Hızlı Anahtarlama: 10 nC kapı şarjı, yüksek frekanslı uygulamalarda üstün performans.
Kompakt SOIC-8 Kılıf: Yüzey montaj, yüksek yoğunluklu PCB’ler için uygun.
Düşük Voltaj Uyumluluğu: 60V, batarya yönetimi ve düşük voltajlı sistemler için optimize.

Kullanım Alanları

Anahtarlamalı Güç Kaynakları (SMPS): Kompakt ve verimli güç dönüştürücüler.
Motor Kontrol Sistemleri: DC motor sürücüleri, PWM tabanlı kontrol.
Batarya Yönetim Sistemleri: Lityum-ion batarya koruma ve şarj devreleri.
Elektronik Yük Anahtarları: Düşük voltajlı anahtarlama devreleri.
Hobi ve DIY Projeleri: Arduino, Raspberry Pi ile güç elektroniği tasarımları.

Kullanım İpuçları

Bağlantı:
- Her MOSFET’in kapısı için 10V önerilir; 10kΩ pull-down ve 100Ω seri direnç kullanın.
- Drain’e yük, Source’a GND bağlayın; uygun PCB iz genişliği ile akım yolunu optimize edin.
- Kapı voltajını ±20V sınırında tutun; TVS diyot ile ek koruma sağlanabilir.
- Çift MOSFET’in bağımsız kontrolü için kapı sinyallerini ayrı ayrı uygulayın.
Soğutma: 3A üzeri veya 1.5W üzeri güçte uygun PCB termal tasarımı veya küçük soğutucu kullanın.
Güvenlik: Maksimum değerlerin %80’inde çalışın (örn. 48V, 3.2A) için uzun ömürlü kullanım.
Montaj: SOIC-8 kılıf, yüzey montaj (SMD) için uygundur; reflow lehimleme kullanın (maks. 260°C, 10 saniye).
Test: Multimetre ile Rds(on) (<0.055Ω) ve Vgs(th) (<2.5V) ölçün; osiloskop ile anahtarlama hızını (10-8 ns) doğrulayın.
Datasheet: STMicroelectronics STS4DNF60L datasheet’ini inceleyin.
Alternatifler:
- AO4828 (60V, 4.5A, 0.056Ω, SOIC-8, Çift N-Kanal)
- Si4946BEY (60V, 4.5A, 0.065Ω, SOIC-8, Çift N-Kanal)
- NDS9948 (60V, 3.5A, 0.1Ω, SOIC-8, Çift N-Kanal)
Depolama: Nemden uzak, kuru ortamda saklayın; ESD koruması için antistatik önlem alın.
