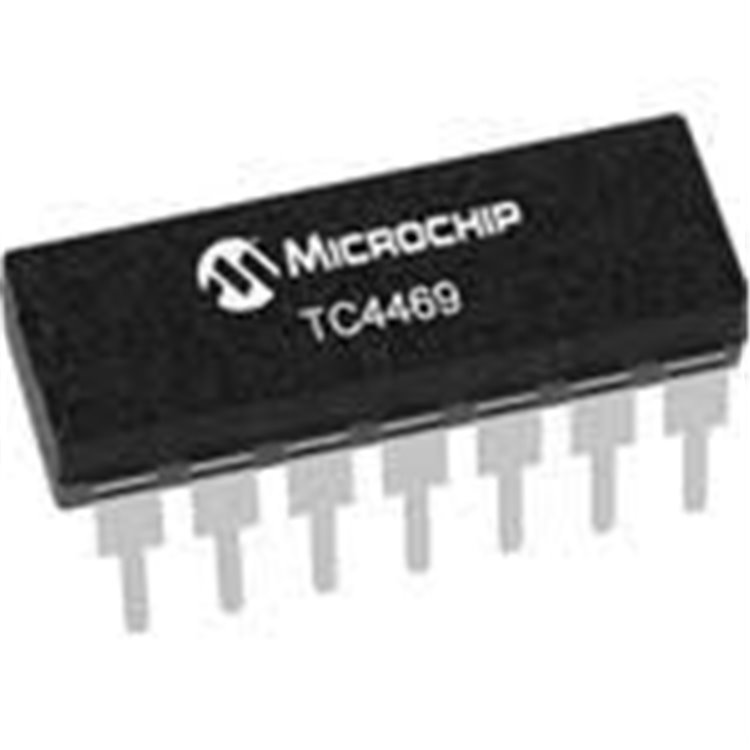

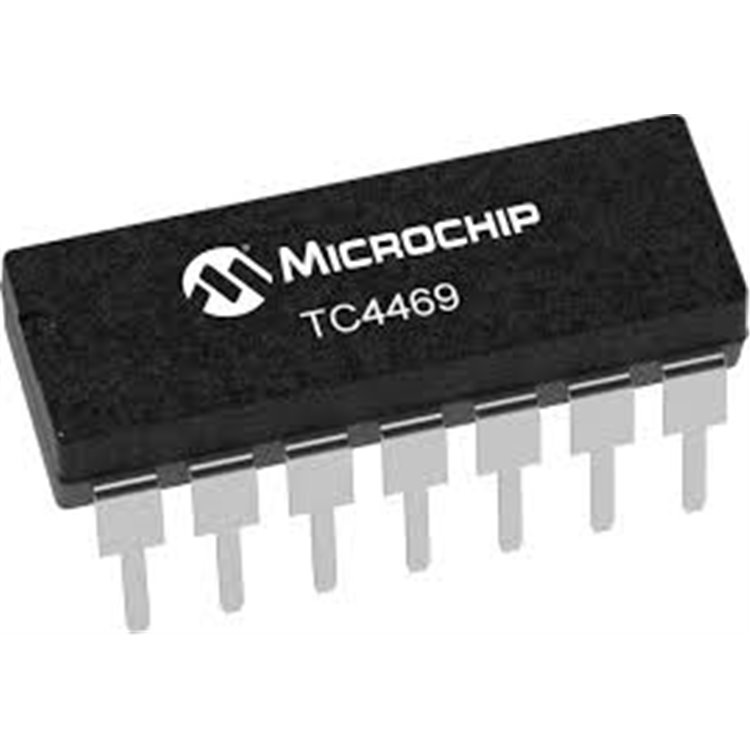

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

1.2A DÖRTLÜ HIZLI MOSFET SÜRÜCÜ DIP-14

* * * * * *

Ürün Kodu 3411323

Stok Kodu TC4469CPD-DIP14-DELTA: TC4469CPD DIP-14 1.2A Dörtlü Hızlı MOSFET Sürücü, düşük empedans, H-köprü için ideal. DeltaSet Elektronik tarafından sağlanan orijinal ürün.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

PALCE20RA10H-15PC ,DIP-24 - DELTASET ELEKTRONİK

TC4469

TC4469 | Microchip Technology

Özellikler:

Tip: Dörtlü Hızlı MOSFET Sürücü (Low-Side, Inverting/Non-Inverting)
Kılıf Tipi: DIP-14 (Dual Inline Package, THT - Through-Hole Technology)
Besleme Voltajı: 4.5V ile 18V
Tepe Çıkış Akımı: 1.2A (her kanal)
Çıkış Direnci: 10Ω (tipik,
@VDD
= 12V)
Giriş Gecikmesi (Input Delay): 40 ns (tipik)
Çıkış Gecikmesi (Output Delay): 40 ns (tipik)
Yükselme/Düşme Süresi: 25 ns (tipik, 1000 pF yük ile)
Giriş Voltajı: TTL/CMOS uyumlu (0.8V düşük, 2.4V yüksek)
ESD Koruması: 2 kV (HBM - Human Body Model)
Ters Akım Dayanımı: 500 mA (çıktılara geri zorlama)
Çalışma Sıcaklığı: 0°C ile +70°C (TC4469CPD), -40°C ile +85°C (TC4469EPD)
Güç Tüketimi: 800 mW (maksimum)
Pin Konfigürasyonu:
- 4 bağımsız kanal (2 inverting, 2 non-inverting)
- Her kanal için ayrı giriş ve çıkış pinleri
- Örnek: Pin 2, 3, 5, 6 (girişler); Pin 9, 10, 12, 13 (çıkışlar)
- Pin 1, 8: VDD (besleme); Pin 7, 14: GND (toprak)
Uygulamalar: H-köprü motor sürücüleri, DC-DC dönüştürücüler, güç kaynakları, solenoid sürücüleri, endüstriyel otomasyon
Avantajlar: Dörtlü yapı, düşük empedans, hızlı anahtarlama, latch-up koruması, yüksek gürültü bağışıklığı, esnek giriş/çıkış konfigürasyonu
Datasheet: Teknik detaylar için Microchip TC4469CPD datasheet dosyasını inceleyin

Ürün Açıklaması:
TC4469CPD, Microchip tarafından üretilmiş, dörtlü düşük kenar (low-side) MOSFET sürücü entegresidir. Her biri 1.2A tepe çıkış akımı sunan dört bağımsız kanal (iki ters çeviren, iki ters çevirmeyen) içerir. 1000 pF kapasiteyi 25 ns altında şarj/deşarj edebilir, hızlı anahtarlama sağlar. Düşük çıkış direnci (10Ω) ve 4.5V-18V besleme voltajı aralığı, H-köprü motor sürücüleri, DC-DC dönüştürücüler ve güç kaynakları gibi uygulamalarda güvenilir performans sunar. TTL/CMOS uyumlu girişler, ek seviye çevirici devre gerektirmez. Latch-up koruması (>500 mA ters akım dayanımı) ve 2 kV ESD koruması ile dayanıklıdır. DeltaSet Elektronik tarafından sağlanan bu orijinal ürün, DIP-14 kılıf tipiyle THT montajına uygundur ve elektronik projelerinizde yüksek performans sunar.Satın Alma Bilgileri:

Tedarikçi: DeltaSet Elektronik
İletişim: [email protected]
Telefon: 0212-2512460
Web Sitesi: www.deltaset.net
Stok ve Fiyat Bilgisi: Güncel stok durumu ve fiyat için lütfen DeltaSet Elektronik ile iletişime geçin.
