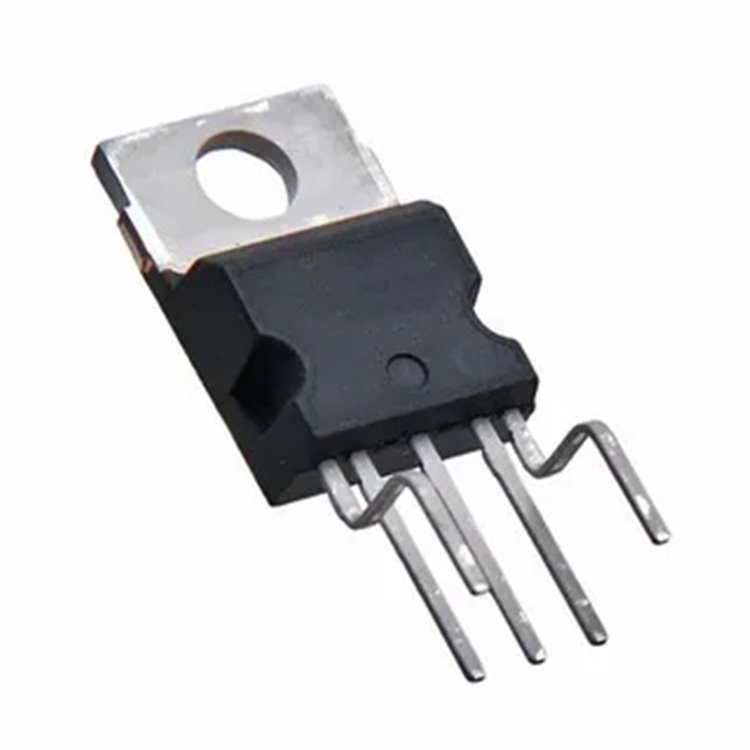

TDA2050 32W SES AMPLİFİKATÖRÜ TO-220-5 - DELTASET ELEKTRONİK

YÜKSEK PERFORMANSLI CLASS AB SES AMPLİFİKATÖRÜ

* * * * * *

Ürün Kodu 345212590

Stok Kodu TDA2050-TO220-5: STMicroelectronics TDA2050, 32W Class AB ses amplifikatörü, TO-220-5 kılıf. Hi-Fi, hoparlör ve otomotiv ses sistemleri için uygun. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

CSC1240A DIP-8 TON DEKODERİ - DELTASET ELEKTRONİK

ISD1790 SES KAYIT ENTEGRESİ - DELTASET ELEKTRONİK

ISD17240P SES KAYIT ENTEGRESİ - DELTASET ELEKTRONİK

TS487ID SOIC-8 SES AMPLİFİKATÖRÜ - DELTASET ELEKTRONİK

AP8942A ,AP8942 ,DIP20 - DELTASET ELEKTRONİK

SB550 DIP-20 ENTEGRE DEVRE - DELTASET ELEKTRONİK

TDA2050

UTC TDA2050 Audio Amplifier IC - Audio Electronics Store

TDA2050 Amplifikatör Ses Entegresi TO-220-5 Özellikleri ve Satın Alma - DELTASET ELEKTRONİKDetaylı Özellikler

Tip: Class AB Monolitik Ses Amplifikatörü
Kılıf Tipi: TO-220-5 (Pentawatt, Through Hole, 10.4 mm x 4.6 mm x 9.15 mm)
Maksimum Çıkış Gücü:
- 35W RMS (4Ω hoparlör, ±18V, THD=10%, 1 kHz)
- 32W RMS (8Ω hoparlör, ±22V, THD=10%, 1 kHz)
Voltaj Aralığı: ±4.5V ile ±25V (tek veya çift besleme ile çalışır)
Maksimum Akım: 5A (hoparlör sürme kapasitesi)
Toplam Harmonik Bozulma (THD): 0.05% (tipik, düşük bozulma)
Pin Konfigürasyonu:
- Pin 1: Non-Inverting Giriş (Ses sinyali girişi)
- Pin 2: Inverting Giriş (Geri besleme için)
- Pin 3: Negatif Besleme/GND (Çift/tek beslemede kullanılır)
- Pin 4: Çıkış (Amplifiye edilmiş ses sinyali)
- Pin 5: Pozitif Besleme (VCC)
Koruma Özellikleri:
- Kısa devre koruması (AC/DC)
- Termal koruma (aşırı ısınma kapatma)
- Güvenli çalışma alanı koruması
Çalışma Sıcaklığı: -40°C ile +150°C
Ek Özellikler:
- RoHS uyumlu (kurşunsuz)
- Düşük çapraz bozulma (crossover distortion)
- Breadboard dostu tasarım
- Tek veya çift besleme ile esnek kullanım

Kaynaklar: STMicroelectronics TDA2050 datasheet, Circuit Basics, ElecCircuit.com.TDA2050 Avantajları

Yüksek Güç Çıkışı: 4Ω hoparlörde 35W’a kadar RMS güç, Hi-Fi uygulamaları için ideal.
Düşük Bozulma: 0.05% THD ile temiz ve net ses kalitesi.
Esnek Besleme: ±25V’a kadar tek veya çift besleme ile çalışır, otomotiv ses sistemlerine uygun.
Koruma Özellikleri: Kısa devre ve termal koruma, güvenilir ve dayanıklı kullanım sağlar.
Kompakt TO-220-5 Kılıf: Kolay montaj ve soğutucu entegrasyonu.

TDA2050 Kullanım AlanlarıTDA2050, şu alanlarda yaygın olarak kullanılır:

Hi-Fi Ses Sistemleri: Ev stereo sistemleri ve bookshelf hoparlörler.
Otomotiv Ses Sistemleri: Araç içi amplifikatör tasarımları.
Mikrodenetleyici Projeleri: Arduino, PIC, STM32 ile ses amplifikasyonu.
Subwoofer ve Hoparlör Sürücüleri: 4Ω-8Ω hoparlörler için güçlü çıkış.
Hobi ve Eğitim Projeleri: DIY ses amplifikatör devreleri ve prototipler.
Endüstriyel Ses Uygulamaları: Profesyonel ses sistemleri ve test ekipmanları.

TDA2050 ile İlgili İpuçları

Bağlantı:
- Ses sinyali Pin 1’e (non-inverting giriş) bağlanır.
- Pin 4’ten çıkış alınır, hoparlöre bağlanmadan önce uygun filtreleme (ör. 0.1µF kapasitör) kullanın.
- Çift beslemede ±18V, tek beslemede 36V önerilir.
Soğutma: Yüksek güçte (25W+) çalışırken TO-220 uyumlu bir soğutucu kullanın; termal macun uygulayın.
Direnç ve Kapasitör Seçimi:
- Geri besleme için 22kΩ direnç ve 22µF kapasitör önerilir (kazanç >24 dB olmalı).
- Giriş filtresi için 47nF kapasitör ve 47kΩ direnç, yüksek frekanslı gürültüyü keser.
Montaj: TO-220-5 kılıf, PCB veya breadboard için uygundur; lehimleme sırasında 260°C’de maks. 10 saniye uygulayın.
Test: Çıkış sinyalini osiloskop veya multimetre ile kontrol edin; bozulma için hoparlör sesini dinleyin.
Datasheet: STMicroelectronics TDA2050 datasheet’ini inceleyin.
Alternatifler: LM1875 (20W, pin uyumlu), TDA2030 (14W, düşük güç), veya TDA7294 (100W, daha yüksek güç).
Not: Orijinal TDA2050 üretimi durdurulmuştur; piyasada klonlar bulunabilir, orijinal STMicroelectronics ürünlerine dikkat edin.
Depolama: Nemden uzak, kuru bir ortamda saklayın; ESD korumasına dikkat edin.

TDA2050 Satın Alma - DELTASET ELEKTRONİKTDA2050 32W Ses Amplifikatörü TO-220-5, DELTASET ELEKTRONİK üzerinden orijinal ve uygun fiyatlarla temin edilebilir. DELTASET ELEKTRONİK, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir.Satın Alma ve Stok Sorgulama için İletişim Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60
E-Posta: [email protected]
