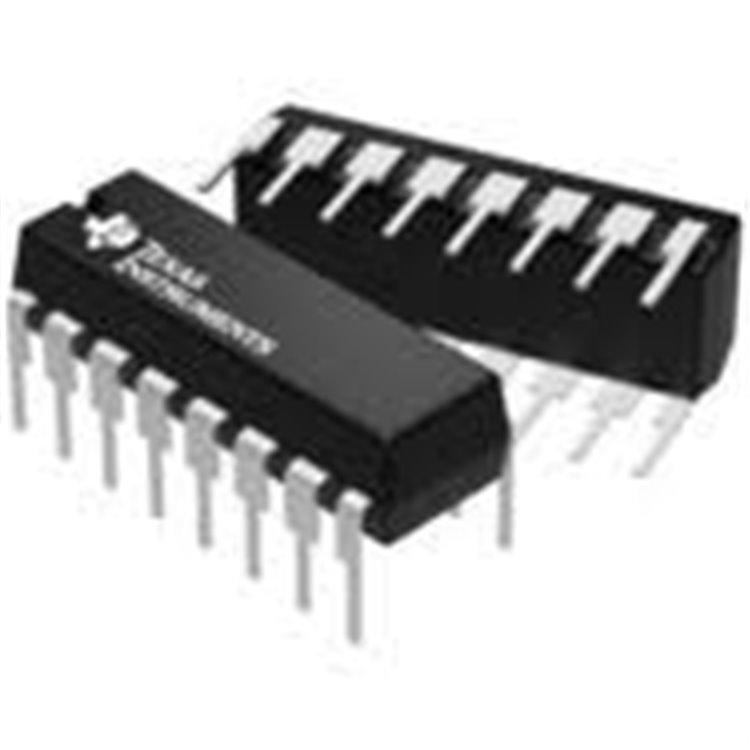

TDA8702 DIP-16 - DELTASET ELEKTRONİK

TDA8702 DIP-16, 30MHZ, 4.5-5.5V, 8-BİT DAC

* * * * * *

Ürün Kodu 34111731

Stok Kodu TDA8702 DIP-16 8-Bit Video DAC (Stok Kodu: TDA8702-DIP16) - 30MHz, 4.5-5.5V, TTL giriş, 75? çıkış. Video ve yüksek hızlı DAC uygulamaları için ideal. Deltaset Elektronik güvencesiyle.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

TDA8702 DIP-18 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TDA8702

CD14538BE Dip16 - Multivibratör Entegresi

TDA8702 DIP-16 8-Bit Video Dijital-Analog Dönüştürücü - DELTASET ELEKTRONİKÜrün Açıklaması:
TDA8702 DIP-16, NXP Semiconductors (eski adıyla Philips Semiconductors) tarafından üretilen 8-bit yüksek hızlı bir dijital-analog dönüştürücüdür (DAC). Video uygulamaları için tasarlanmış olup, 30MHz maksimum dönüşüm hızı ile dijital sinyalleri analog voltaj çıkışına çevirir. 4.5V-5.5V besleme voltajı aralığında çalışır ve TTL uyumlu dijital girişlere sahiptir. Dahili referans voltaj üreteci ve 75Ω çıkış yükü ile harici bileşen ihtiyacını azaltır. İki tamamlayıcı analog çıkış (V_OUT ve V_OUT) sunar ve deglitching devresi gerektirmez. Düşük güç tüketimi (250mW tipik) ve dahili giriş register’ı ile yüksek performans sağlar. DIP-16 (delikli montaj) paketi, breadboard ve prototip devrelerde kolay kullanım sağlar. Arduino, Raspberry Pi ve diğer mikrodenetleyici platformlarıyla uyumludur. Dijital TV, uydu dekoderleri, abone TV sistemleri ve dijital VCR’lar gibi yüksek hızlı video uygulamaları için idealdir. Deltaset Elektronik, bu ürünü orijinal ve garantili olarak sunar.Ürün Özellikleri:

Model: TDA8702
Paket Türü: DIP-16 (Delikli Montaj, 300 mil)
Fonksiyon: 8-Bit Dijital-Analog Dönüştürücü (DAC)
Dönüşüm Hızı: 30MHz (maksimum)
Besleme Voltajı: 4.5V - 5.5V (analog ve dijital, V_CCA, V_CCD)
Analog Çıkış Voltajı (Tam Ölçek):
- 10kΩ yükte: -1.45V ila -1.75V (tipik -1.60V)
- 75Ω yükte: -0.72V ila -0.88V (tipik -0.80V)
Çıkış Empedansı: 75Ω (dahili)
Besleme Akımı:
- Analog (I_CCA): 26mA tipik, 32mA maksimum
- Dijital (I_CCD): 23mA tipik, 30mA maksimum
Doğruluk:
- DC İntegral Doğrusal Hata (ILE): ±1/2 LSB
- DC Diferansiyel Doğrusal Hata (DLE): ±1/2 LSB
Bant Genişliği (-3dB): 150MHz @ 30MHz saat frekansı
Giriş Tipi: TTL uyumlu (D0-D7, CLK)
Özellikler:
- Dahili referans voltaj üreteci (100nF kapasitör ile ayrıştırılır)
- İki tamamlayıcı analog çıkış (V_OUT, V_OUT)
- Dahili giriş register’ı
- Deglitching devresi gerektirmez
- Düşük güç tüketimi (250mW tipik, 340mW maksimum)
Pin Konfigürasyonu:
- Pin 1: REF (Referans Voltaj, 100nF kapasitör ile ayrıştırılır)
- Pin 2: AGND (Analog Toprak)
- Pin 3-4, 7-12: D2, D3, D7, D6, D5, D4, D1, D0 (Veri Girişleri)
- Pin 5: CLK (Saat Girişi)
- Pin 6: DGND (Dijital Toprak)
- Pin 13: V_CCD (Dijital Besleme, +5V)
- Pin 14: V_OUT (Analog Çıkış)
- Pin 15: V_OUT (Tamamlayıcı Analog Çıkış)
- Pin 16: V_CCA (Analog Besleme, +5V)
Çalışma Sıcaklığı: 0°C ila +70°C
Uygulama Alanları: Dijital TV (alan ve satır progresif tarama), uydu TV dekoderleri, abone TV sistemleri, dijital VCR’lar, yüksek hızlı DAC uygulamaları
Sertifikalar: RoHS uyumlu

Avantajları:

30MHz yüksek dönüşüm hızı ile video uygulamalarına uygunluk.
TTL uyumlu girişler ile mikrodenetleyicilere kolay entegrasyon.
Dahili 75Ω çıkış yükü ve referans voltaj üreteci ile minimal harici bileşen.
Düşük güç tüketimi (250mW tipik) ile enerji verimliliği.
DIP-16 paketi ile breadboard ve prototip devreler için kolay montaj.
Arduino ve Raspberry Pi ile uyumluluk.

Kullanım Alanları:
TDA8702, dijital TV, uydu dekoderleri, abone TV sistemleri, dijital VCR’lar ve yüksek hızlı dijital-analog dönüşüm gerektiren uygulamalarda kullanılır. Arduino ve Raspberry Pi projelerinde, örneğin bir video sinyali oluşturma veya analog çıkış kontrolü için tercih edilir.Arduino ile Örnek Bağlantı ve Kullanım:

Bağlantı:
- V_CCA (Pin 16) → Arduino 5V
- V_CCD (Pin 13) → Arduino 5V
- AGND (Pin 2) → Arduino GND
- DGND (Pin 6) → Arduino GND
- CLK (Pin 5) → Arduino dijital pin (ör. D2, saat sinyali)
- D0-D7 (Pin 12, 11, 3, 4, 10, 9, 8, 7) → Arduino dijital pinleri (ör. D3-D10)
- V_OUT (Pin 14) → Harici devre (ör. video girişi veya osiloskop)
- REF (Pin 1) → 100nF kapasitör ile AGND’ye
Kullanım: Arduino’dan 8-bit dijital veriyi göndererek analog voltaj çıkışı oluşturma (ör. video sinyali).

Neden Deltaset Elektronik?
Deltaset Elektronik, yüksek kaliteli ve orijinal elektronik komponentler sunar. TDA8702 DIP-16 8-Bit Video DAC, garantili ürün olarak stoklarımızda mevcuttur. Hızlı teslimat ve teknik destek ile projelerinizde güvenilir bir ortak sunuyoruz.Satın Alma Bilgileri:
