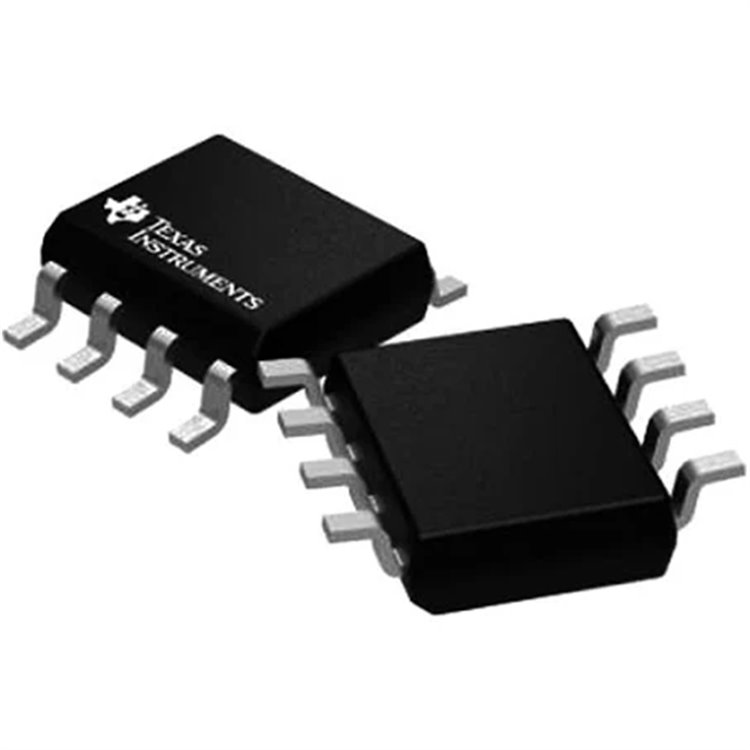

TL7705ACDR, Texas Instruments tarafından üretilen tek beslemeli voltaj denetleyici entegre devresidir. SOIC-8 kılıfta, 4.55V eşik voltajı ve 3.5V ila 18V besleme aralığı ile mikroişlemci ve mikrodenetleyici sistemlerinde sıfırlama kontrolörü olarak kullanılmak üzere tasarlanmıştır. Düşük voltaj durumlarını izler, programlanabilir gecikme süresi ve aktif yüksek/aktif düşük sıfırlama çıkışları sunar. Düşük güç tüketimi (1.8mA) ve yüksek güvenilirlik, batarya destekli ve endüstriyel uygulamalar için idealdir.
Özellikler
-
Tip: Tek beslemeli voltaj denetleyici, sıfırlama kontrolörü.
-
Eşik Voltajı: 4.55V (SENSE girişi).
-
Besleme Voltajı: 3.5V - 18V.
-
Çalışma Akımı: 1.8mA (tipik).
-
Çıkış Akımı: -16mA (sıfırlama çıkışı).
-
Çıkış Tipi: Aktif yüksek (RESET), aktif düşük (/RESET), açık drenaj.
-
Gecikme Süresi: Harici kondansatörle programlanabilir.
-
Kılıf: SOIC-8 (yüzey montaj, 4.9mm x 3.9mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C (TL7705ACDR).
-
Özellikler: Güç açılma sıfırlama, düşük voltaj algılama, sıcaklık kompanzasyonu, RoHS uyumlu.
Kullanım Alanları
-
Mikroişlemci ve mikrodenetleyici sıfırlama devreleri.
-
Batarya destekli cihazlar (IoT, taşınabilir elektronik).
-
Endüstriyel kontrol sistemleri.
-
Bilgisayar çevre birimleri ve otomotiv elektroniği.
-
Güç kaynağı izleme ve koruma devreleri.
Teknik Özellikler
Kaynak: Texas Instruments TL7705A Veri Sayfası
Neden TL7705ACDR?
4.55V hassas eşik voltajı ve programlanabilir gecikme süresi, mikroişlemci sistemlerinde güvenilir sıfırlama sağlar. 1.8mA düşük akım tüketimi, batarya ömrünü uzatır. SOIC-8 kılıf, kompakt yüzey montaj tasarımlarına uygundur. Aktif yüksek/düşük çıkışlar, farklı lojik seviyelerle uyumludur. Sıcaklık kompanzasyonu, zorlu ortamlarda kararlılık sunar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Vcc (pin 8), GND (pin 4), SENSE (pin 2), CT (pin 1, gecikme için), RESET (pin 6), /RESET (pin 5; veri sayfası kontrolü).
-
Eşik Kontrolü: SENSE pini, 4.55V eşik için direnç bölücü ile ayarlanabilir.
-
Gecikme Ayarı: CT pinine kondansatör bağlayarak sıfırlama gecikmesi programlanır (örn. 0.1µF için ~10ms).
-
Besleme: 3.5V-18V, genellikle 5V.
-
Çıkış: Açık drenaj, pull-up direnci (örn. 10kΩ) gerektirir.
-
Montaj: SOIC-8 yüzey montaj, reflow lehimleme <260°C, 10s (J-STD-020 uyumlu).
-
Koruma: Giriş voltajı 18V’yi aşmamalı, ESD önlemleri alın.
SSS
TL7705ACDR vs TL7705ACP?
TL7705ACDR, SOIC-8 SMD; TL7705ACP, DIP-8 delik içi. Elektriksel özellikler aynı, yalnızca kılıf farkı var. TL7705 vs ADM708?
TL7705, programlanabilir gecikme sunar; ADM708, sabit gecikmeli daha basit bir denetleyicidir. TL7705 daha esnek. Arduino ile kullanılabilir mi?
Evet, 5V sistemlerde sıfırlama sinyali üretmek için kullanılabilir, SENSE ve CT pinleri uygun şekilde yapılandırılmalı.
