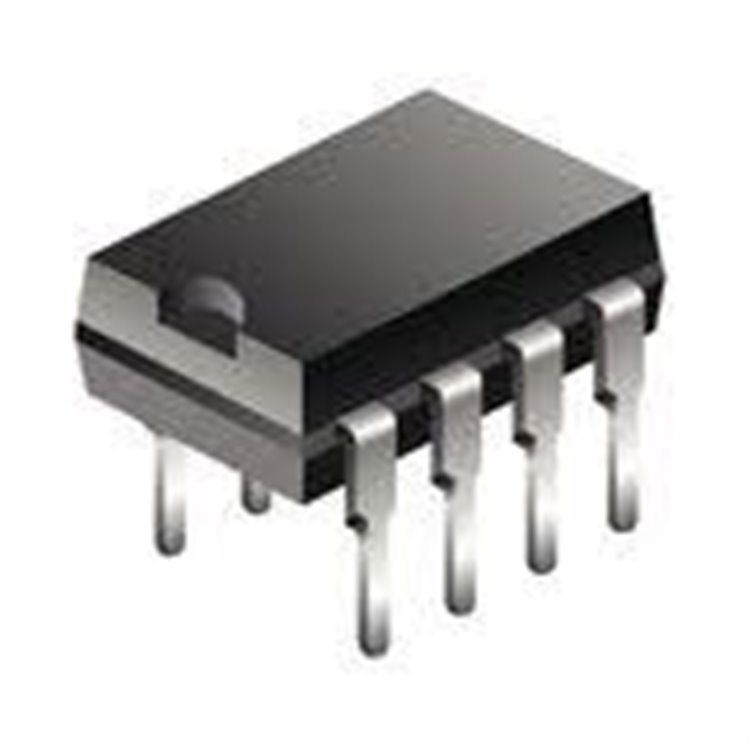

TLP2200 (HCPL2200) DIP-8 Optokuplör Özellikleri ve Avantajları
TLP2200 ve HCPL2200, sırasıyla Toshiba ve Broadcom (eski adıyla Avago Technologies) tarafından üretilen yüksek hızlı optokuplör (optoizolatör) entegre devrelerdir. Her ikisi de DIP-8 (Dual In-line Package, Through-Hole Technology - THT) paketinde sunulur ve bir GaAlAs LED ile yüksek kazançlı, entegre bir fotodetektör içerir. Bu optokuplörler, elektrik yalıtımı sağlarken yüksek hızlı sinyal aktarımı için tasarlanmıştır ve dijital devrelerde, mikrodenetleyici arayüzlerinde ve endüstriyel uygulamalarda yaygın olarak kullanılır. Aşağıda TLP2200 ve HCPL2200’ün detaylı özellikleri yer almaktadır:
Ortak Özellikler
-
Paket Tipi: DIP-8, delikli montaj için uygun, yaklaşık 9.7mm x 6.4mm x 3.5mm boyutlarında.
-
Yapı: Kızılötesi GaAlAs LED ve yüksek hızlı fotodetektör (Schmitt trigger çıkışlı, totem pole veya açık kolektör konfigürasyonu).
-
Kanal Sayısı: 1 kanal.
-
İzolasyon Voltajı:
-
TLP2200: 2500Vrms (minimum, 1 dakika).
-
HCPL2200: 3750Vrms (minimum, 1 dakika), daha yüksek izolasyon kapasitesi.
-
Veri Hızı: 2.5Mbps (TLP2200) ve 5Mbps (HCPL2200), yüksek hızlı veri aktarımı için uygundur.
-
Giriş Akımı (I_F):
-
İleri Voltaj (V_F): Tipik 1.4V (maksimum 1.8V, I_F=10mA).
-
Besleme Voltajı (V_CC): 4.5V ila 20V (genelde 5V).
-
Yayılım Gecikmesi (Propagation Delay):
-
TLP2200: Tipik 0.4µs (maksimum 1µs).
-
HCPL2200: Tipik 100ns (maksimum 300ns), daha hızlı tepki süresi.
-
Ortak Mod Reddetme (CMR): Minimum 1000V/µs, yüksek gürültü bağışıklığı sağlar.
-
Çıkış Tipi:
-
TLP2200: Schmitt trigger çıkışı, lojik uyumlu dalga formları.
-
HCPL2200: Totem pole veya açık kolektör çıkışı, TTL/CMOS uyumlu.
-
Çalışma Sıcaklık Aralığı: -40°C ila +85°C (TLP2200), -40°C ila +100°C (HCPL2200).
-
Güç Tüketimi:
-
Uygulama Alanları:
-
Mikrodenetleyici arayüzleri ve lojik sinyal izolasyonu.
-
Endüstriyel kontrol sistemleri (PLC, motor kontrolörleri).
-
Veri iletişimi ve sinyal izolasyonu.
-
Güç kaynağı izolasyonu ve PWM sinyal anahtarlaması.
-
Tüketici elektroniği ve otomotiv sistemleri.
-
Avantajlar:
-
Yüksek hızlı veri aktarımı ve düşük giriş akımı.
-
Güçlü izolasyon, elektriksel gürültü ve voltaj dalgalanmalarına karşı koruma.
-
Kompakt DIP-8 paketi, kolay entegrasyon.
-
RoHS uyumluluğu, çevre dostu üretim.
TLP2200 ve HCPL2200 Arasındaki Farklar
-
İzolasyon Voltajı: HCPL2200 (3750Vrms) TLP2200’den (2500Vrms) daha yüksek izolasyon sağlar.
-
Hız: HCPL2200 (5Mbps) TLP2200’den (2.5Mbps) daha hızlıdır.
-
Çıkış Yapısı: HCPL2200, totem pole çıkışı ile daha geniş TTL/CMOS uyumluluğu sunar; TLP2200 ise Schmitt trigger çıkışı ile lojik sinyal doğruluğunu artırır.
-
Güç Tüketimi: HCPL2200 daha düşük güç tüketimi ile öne çıkar.
Nereden Satın Alabilirsiniz?
TLP2200 ve HCPL2200 DIP-8 optokuplörlerini güvenilir bir kaynaktan temin etmek için DELTASET ELEKTRONİK’i tercih edebilirsiniz. İstanbul Karaköy merkezli DELTASET ELEKTRONİK, optokuplörler, transistörler, entegre devreler ve klemensler gibi geniş bir elektronik bileşen yelpazesi sunar. Orijinal ürün garantisi, hızlı teslimat ve müşteri odaklı hizmet anlayışıyla DELTASET, projeleriniz için ideal bir tedarikçidir.
