Ürün Başlığı: TLP541G (P541) DIP-6 Toshiba Photocoupler GaAs IRed & Photo-Thyristor 5kV
TLP541G (veya P541 olarak da bilinir), Toshiba tarafından üretilen bir optocoupler entegre devresidir. Bu bileşen, bir galyum arsenit (GaAs) kızılötesi LED ve bir foto-tiristör (photo-thyristor) içerir ve 6 pinli DIP-6 kılıf yapısıyla Through-Hole Technology (THT) montaj için uygundur. AC yük kontrolü ve yüksek voltaj izolasyonu gerektiren uygulamalarda kullanılır. Bu yazıda, TLP541G DIP-6 modelinin teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde ele alarak kapsamlı bir rehber sunacağız. “TLP541G özellikleri”, “TLP541G datasheet” veya “TLP541G nerelerde kullanılır” gibi aramalar için ideal bir kaynaktır.
TLP541G (P541) DIP-6 Toshiba Nedir?
TLP541G, iki devre arasında elektriksel izolasyon sağlamak için tasarlanmış bir optocouplerdir (optoisolator). GaAs kızılötesi LED, optik olarak bir foto-tiristörü tetikler, böylece AC yüklerin kontrolü için triyak sürücüsü olarak kullanılabilir. 5 kV izolasyon voltajı ve 400V tepe kapalı durum voltajı ile bu bileşen, programlanabilir kontrolörler, katı hal röleleri (SSR) ve AC çıkış modülleri için uygundur. TLP541G, yüksek hassasiyet ve hızlı anahtarlama özellikleriyle dikkat çeker.
TLP541G DIP-6 Toshiba Teknik Özellikleri
TLP541G’nin teknik detayları, bu optocouplerın neden popüler olduğunu açıklar. İşte öne çıkan özellikler:
-
Tip: Photocoupler (GaAs IRed & Photo-Thyristor) - Tek kanallı, triyak sürücüsü olarak kullanılır.
-

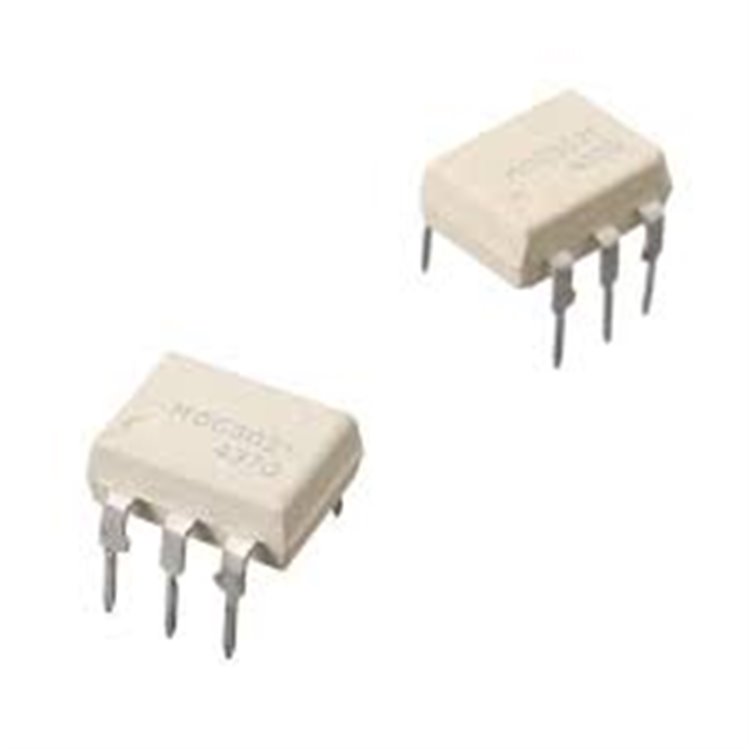

Kılıf Tipi: DIP-6 - Through-Hole montaj için 6 pinli dual in-line paket.
-
İzolasyon Voltajı: 2500 Vrms (minimum, 1 dakika) - Güvenli elektriksel izolasyon sağlar.
-
Tepe Kapalı Durum Voltajı (VDRM): 400V - AC yük kontrolü için uygun.
-
Tetleyici LED Akımı (IFT): 7 mA (maksimum).
-
Açık Durum Akımı (IT): 150 mA (maksimum).
-
İleri Voltaj (Forward Voltage, VF): Tipik 1.2V (IF = 10 mA).
-
Açılma/Kapanma Süresi: 10 µs (tipik, IF = 10 mA).
-
Akım Transfer Oranı (CTR): 1000%’e kadar (yüksek hassasiyet).
-
Besleme Voltajı: Genellikle 5V - 24V (devre tasarımına bağlı).
-
Çalışma Sıcaklığı: -30°C ila +85°C - Çeşitli ortamlarda güvenilir performans.
-
Güç Tüketimi: Maksimum 200 mW (LED tarafı).
-
Sertifikasyon: UL onaylı, güvenli kullanım için uygun.
Bu özellikler, TLP541G’yi AC kontrol ve izolasyon uygulamaları için ideal bir bileşen yapar.
TLP541G DIP-6 Toshiba Kullanım Alanları
TLP541G, yüksek izolasyon ve triyak sürücü yetenekleriyle çeşitli uygulamalarda kullanılır:
-
AC Yük Kontrolü: Ev aletleri ve endüstriyel otomasyonda AC yüklerin anahtarlanması.
-
Katı Hal Röleleri (SSR): Triyak tabanlı röle devrelerinde izolasyon ve kontrol.
-
Motor Kontrolü: AC motorların hız kontrolü ve anahtarlanması.
-
Işık Dimmerleri: Aydınlatma sistemlerinde parlaklık kontrolü.
-
Programlanabilir Lojik Kontrolörler (PLC): Endüstriyel sistemlerde sinyal izolasyonu.
-
Güç Kaynakları: AC/DC dönüştürücülerde izolasyon ve kontrol.
TLP541G DIP-6, hobi projelerinden profesyonel endüstriyel tasarımlara kadar güvenilir bir çözümdür.
TLP541G DIP-6 Toshiba Avantajları
Neden TLP541G’yi tercih etmelisiniz? İşte başlıca avantajlar:
-
Yüksek İzolasyon: 2500 Vrms izolasyon voltajı ile güvenli sinyal aktarımı.
-
Yüksek Hassasiyet: 7 mA tetik akımı ve yüksek CTR ile düşük güç tüketimi.
-
AC Kontrol Yeteneği: Foto-tiristör yapısı sayesinde AC yükleri etkin şekilde kontrol eder.
-
Kompakt Tasarım: DIP-6 kılıf, THT montaj için uygun ve yer tasarrufu sağlar.
-
Toshiba Kalitesi: Dünya çapında tanınan Toshiba güvencesi.
-
Geniş Uygulama Yelpazesi: Ev aletlerinden endüstriyel sistemlere kadar çok yönlü kullanım.
Bu avantajlar, TLP541G’yi izolasyon ve AC kontrol devrelerinde öne çıkarır.
TLP541G ile Benzer Optocoupler Karşılaştırması
TLP541G, benzer optocouplerlarla karşılaştırıldığında aşağıdaki farklarla öne çıkar:
-
Vishay TLP3042: 400V rating ile benzer, ancak farklı tetik akımı gereksinimleri olabilir.
-
ON Semiconductor MOC3021: Yaygın bir opto-triyak, ancak TLP541G’ye kıyasla daha düşük CTR sunabilir.
-
Everlight EL3042: TLP541G’ye eşdeğer 400V rating, ancak Toshiba’nın kalite standartlarıyla rekabet edebilir.
-
TLP620 (DIP-4): Transistör çıkışlı, AC/DC uyumlu, ancak TLP541G’nin tiristör tabanlı AC kontrol yeteneğinden yoksundur.
-
TLP627 (DIP-4): Darlington transistör çıkışlı, yüksek CTR sunar, ancak yalnızca DC uygulamaları için uygundur.
TLP541G, özellikle AC yük kontrolü için optimize edilmiştir.
TLP541G DIP-6 Toshiba ile İlgili Sık Sorulan Sorular (SSS)
-
TLP541G’nin maksimum izolasyon voltajı nedir? 2500 Vrms (1 dakika).
-
Bu optocoupler DC sinyaller için kullanılabilir mi? Hayır, TLP541G AC yük kontrolü için tasarlanmıştır ve foto-tiristör yapısı nedeniyle yalnızca AC uygulamaları için uygundur.
-
TLP541G ile TLP541 arasındaki fark nedir? TLP541G, TLP541’in geliştirilmiş bir versiyonudur ve genellikle daha iyi performans veya ek sertifikasyonlar sunar.
TLP541G DIP-6 Toshiba Datasheet ve Teknik Doküman
TLP541G’nin tam teknik özelliklerine Toshiba resmi web sitesinden (www.toshiba.semicon-storage.com) (www.toshiba.semicon-storage.com) veya distribütörlerin sağladığı datasheet dosyalarından ulaşabilirsiniz. Datasheet, pin bağlantıları, termal özellikler ve elektriksel karakteristikler içerir.
