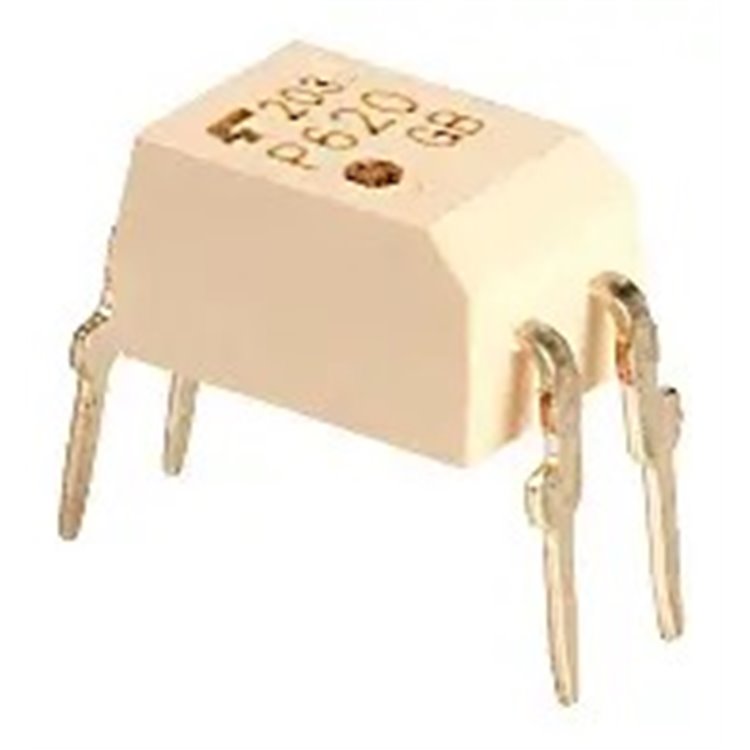

Ürün Başlığı: TLP620 DIP-4 Toshiba 1-Kanal Transistor Çıkışlı Optocoupler IC 5kV
TLP620 DIP-4, Toshiba tarafından üretilen bir optocoupler entegre devresidir. Tek kanallı, transistör çıkışlı bir optocoupler olan bu bileşen, iki ters paralel bağlı galyum arsenit kızılötesi LED ve bir fototransistör içerir. DIP-4 kılıf yapısıyla Through-Hole Technology (THT) montaj için uygundur. Bu yazıda, TLP620 DIP-4 modelinin teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde ele alarak kapsamlı bir rehber sunacağız. “TLP620 özellikleri”, “TLP620 datasheet” veya “TLP620 nerelerde kullanılır” gibi aramalar için ideal bir kaynaktır.
TLP620 DIP-4 Toshiba Nedir?
TLP620, iki devre arasında elektriksel izolasyon sağlamak için tasarlanmış bir optocouplerdir. İçerisindeki fototransistör, iki ters paralel bağlı galyum arsenit kızılötesi LED tarafından optik olarak tetiklenir. Bu yapı, hem AC hem de DC giriş sinyallerini destekler. 5 kV izolasyon voltajı ve yüksek akım transfer oranı (CTR) ile dikkat çeker. TLP620, sinyal izolasyonu, gürültü azaltma ve devre koruması için yaygın olarak kullanılır.
TLP620 DIP-4 Toshiba Teknik Özellikleri
TLP620’nin teknik detayları, bu optocouplerın neden popüler olduğunu açıklar. İşte öne çıkan özellikler:
-
Tip: 1-Kanal Transistor Çıkışlı Optocoupler - Tek fototransistör ve iki ters paralel bağlı IR LED içerir.
-
Kılıf Tipi: DIP-4 - Through-Hole montaj için 4 pinli dual in-line paket.
-
İzolasyon Voltajı: 5 kV (RMS) - Yüksek voltajlı devreler arasında güvenli izolasyon sağlar.
-
Akım Transfer Oranı (CTR): 50% - 600% (IF = 5 mA, VCE = 5V).
-
İleri Akım (Forward Current, IF): Maksimum 50 mA.
-
Kollektör-Emitör Voltajı (VCE): Maksimum 55V.
-
Kollektör Akımı: Maksimum 50 mA.
-
İleri Voltaj (Forward Voltage, VF): Tipik 1.15V, maksimum 1.3V (IF = 10 mA).
-
Gecikme Süresi: Yükselme süresi (tr) 2 µs, düşme süresi (tf) 3 µs (tipik, IF = 16 mA, VCE = 5V).
-
Besleme Voltajı: 5V - 24V (geniş aralıkta çalışabilir).
-
Çalışma Sıcaklığı: -55°C ila +100°C - Geniş sıcaklık aralığında güvenilir performans.
-
Güç Tüketimi: Maksimum 150 mW (fototransistör tarafı).
-
Kollektör-Emitör Doygunluk Voltajı: 400 mV (maksimum, IF = 8 mA, IC = 2.4 mA).
-
Junction Sıcaklığı: Maksimum 125°C.
-
Lehimleme Sıcaklığı: Maksimum 260°C (10 saniye).
Bu özellikler, TLP620’yi çok yönlü bir optocoupler yapar.
TLP620 DIP-4 Toshiba Kullanım Alanları
TLP620, yüksek izolasyon ve sinyal aktarımı yetenekleriyle çeşitli uygulamalarda kullanılır:
-
Sinyal İzolasyonu: Gürültülü sinyallerin dijital devrelerden izole edilmesi.
-
Güç Kaynağı Regülasyonu: Anahtarlamalı güç kaynaklarında (SMPS) geri besleme kontrolü.
-
AC/DC Güç Kontrolü: AC ve DC sinyallerin kontrolü ve izolasyonu.
-
G/Ç Arayüzleri: Mikrodenetleyiciler ve diğer devreler arasında güvenli veri aktarımı.
-
Endüstriyel Otomasyon: Sensör arayüzleri ve kontrol sistemlerinde izolasyon.
-
Tüketici Elektroniği: Ev aletleri, TV’ler ve ses sistemlerinde sinyal izolasyonu.
TLP620 DIP-4, hobi projelerinden profesyonel endüstriyel tasarımlara kadar güvenilir bir çözümdür.
TLP620 DIP-4 Toshiba Avantajları
Neden TLP620’yi tercih etmelisiniz? İşte başlıca avantajlar:
-
Yüksek İzolasyon: 5 kV izolasyon voltajı ile güvenli sinyal aktarımı.
-
Geniş Voltaj Aralığı: 5V-24V besleme voltajı ile esnek kullanım.
-
AC/DC Uyumluluğu: Ters paralel LED’ler sayesinde hem AC hem DC girişleri destekler.
-
Düşük Güç Tüketimi: CMOS tabanlı düşük güç tüketimi.
-
Kolay Entegrasyon: DIP-4 kılıf, breadboard ve PCB’lere THT montaj için uygundur.
-
Toshiba Kalitesi: Dünya çapında tanınan Toshiba güvencesi.
Bu avantajlar, TLP620’yi dijital ve analog devrelerde öne çıkarır.
TLP620 DIP-4 Toshiba ile İlgili Sık Sorulan Sorular (SSS)
-
TLP620’nin maksimum izolasyon voltajı nedir? 5 kV (RMS).
-
Bu optocoupler hem AC hem de DC sinyaller için kullanılabilir mi? Evet, ters paralel bağlı LED’ler sayesinde AC/DC uyumludur.
-
TLP620 ile TLP621 arasındaki fark nedir? TLP620, AC giriş için optimize edilmişken, TLP621 genellikle DC giriş için tasarlanmıştır.
TLP620 DIP-4 Toshiba Datasheet ve Teknik Doküman
TLP620’nin tam teknik özelliklerine Toshiba resmi web sitesinden (şimdi Toshiba Electronic Devices & Storage Corporation) veya distribütörlerin sağladığı datasheet dosyalarından ulaşabilirsiniz (ör. www.toshiba.semicon-storage.com). Datasheet, pin bağlantıları, termal özellikler ve elektriksel karakteristikler içerir.
