TLP627 DIP-4 Toshiba Optocoupler: Özellikler ve Kapsamlı Açıklama
Ürün Başlığı: TLP627 DIP-4 Toshiba 1-Kanal Darlington Çıkışlı Optocoupler IC 5kV

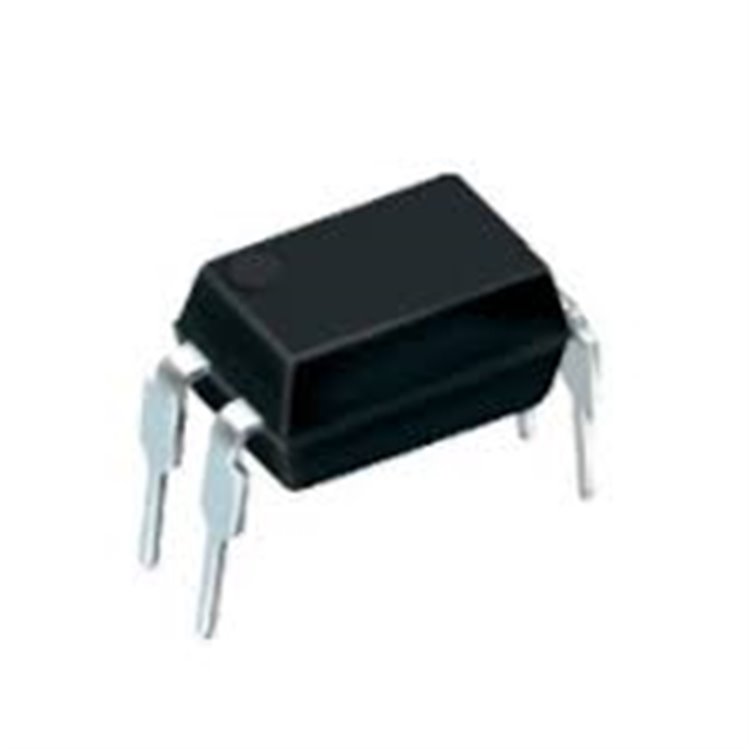

TLP627 DIP-4, Toshiba tarafından üretilen bir optocoupler entegre devresidir. Tek kanallı, Darlington transistör çıkışlı bir optocoupler olan bu bileşen, bir galyum arsenit kızılötesi LED ve Darlington bağlantılı bir fototransistör içerir. DIP-4 kılıf yapısıyla Through-Hole Technology (THT) montaj için uygundur. Bu yazıda, TLP627 DIP-4 modelinin teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde ele alarak kapsamlı bir rehber sunacağız. “TLP627 özellikleri”, “TLP627 datasheet” veya “TLP627 nerelerde kullanılır” gibi aramalar için ideal bir kaynaktır.
TLP627 DIP-4 Toshiba Nedir?
TLP627, iki devre arasında elektriksel izolasyon sağlamak için tasarlanmış bir optocouplerdir. İçerisindeki galyum arsenit kızılötesi LED, optik olarak Darlington bağlantılı bir fototransistörü tetikler. Darlington konfigürasyonu, yüksek akım transfer oranı (CTR) sağlar ve düşük giriş akımlarıyla yüksek çıkış akımları elde edilmesine olanak tanır. 5 kV izolasyon voltajı ile TLP627, sinyal izolasyonu, gürültü azaltma ve devre koruması için yaygın olarak kullanılır. DC giriş sinyalleri için optimize edilmiştir ve yüksek kazançlı uygulamalar için idealdir.
TLP627 DIP-4 Toshiba Teknik Özellikleri
TLP627’nin teknik detayları, bu optocouplerın neden popüler olduğunu açıklar. İşte öne çıkan özellikler:
-
Tip: 1-Kanal Darlington Çıkışlı Optocoupler - Tek fototransistör ve bir IR LED içerir.
-
Kılıf Tipi: DIP-4 - Through-Hole montaj için 4 pinli dual in-line paket.
-
İzolasyon Voltajı: 5 kV (RMS) - Yüksek voltajlı devreler arasında güvenli izolasyon sağlar.
-
Akım Transfer Oranı (CTR): 1000% - 4000% (IF = 1 mA, VCE = 2V).
-
İleri Akım (Forward Current, IF): Maksimum 50 mA.
-
Kollektör-Emitör Voltajı (VCE): Maksimum 300V.
-
Kollektör Akımı: Maksimum 150 mA.
-
İleri Voltaj (Forward Voltage, VF): Tipik 1.15V, maksimum 1.3V (IF = 10 mA).
-
Gecikme Süresi: Yükselme süresi (tr) 40 µs, düşme süresi (tf) 15 µs (tipik, IF = 16 mA, VCE = 5V).
-
Besleme Voltajı: 5V - 24V (geniş aralıkta çalışabilir).
-
Çalışma Sıcaklığı: -55°C ila +100°C - Geniş sıcaklık aralığında güvenilir performans.
-
Güç Tüketimi: Maksimum 150 mW (fototransistör tarafı).
-
Kollektör-Emitör Doygunluk Voltajı: 1.2V (maksimum, IF = 1 mA, IC = 1 mA).
-
Junction Sıcaklığı: Maksimum 125°C.
-
Lehimleme Sıcaklığı: Maksimum 260°C (10 saniye).
Bu özellikler, TLP627’yi yüksek kazançlı ve izolasyon gerektiren uygulamalar için uygun bir bileşen yapar.
TLP627 DIP-4 Toshiba Kullanım Alanları
TLP627, yüksek CTR ve izolasyon yetenekleriyle çeşitli uygulamalarda kullanılır:
-
Sinyal İzolasyonu: Gürültülü sinyallerin dijital devrelerden izole edilmesi.
-
Güç Kaynağı Regülasyonu: Anahtarlamalı güç kaynaklarında (SMPS) geri besleme kontrolü.
-
Endüstriyel Otomasyon: Sensör arayüzleri ve kontrol sistemlerinde izolasyon.
-
Programlanabilir Kontrolörler: PLC’lerde sinyal aktarımı ve izolasyon.
-
Telekomünikasyon: Modemler ve iletişim cihazlarında sinyal izolasyonu.
-
Tüketici Elektroniği: Ev aletleri, TV’ler ve ses sistemlerinde sinyal izolasyonu.
TLP627 DIP-4, hobi projelerinden profesyonel endüstriyel tasarımlara kadar güvenilir bir çözümdür.
TLP627 DIP-4 Toshiba Avantajları
Neden TLP627’yi tercih etmelisiniz? İşte başlıca avantajlar:
-
Yüksek İzolasyon: 5 kV izolasyon voltajı ile güvenli sinyal aktarımı.
-
Yüksek CTR: 1000% - 4000% CTR ile düşük giriş akımlarında yüksek çıkış akımı.
-
Geniş Voltaj Aralığı: 5V-24V besleme voltajı ile esnek kullanım.
-
Düşük Güç Tüketimi: CMOS tabanlı düşük güç tüketimi.
-
Kolay Entegrasyon: DIP-4 kılıf, breadboard ve PCB’lere THT montaj için uygundur.
-
Toshiba Kalitesi: Dünya çapında tanınan Toshiba güvencesi.
Bu avantajlar, TLP627’yi dijital ve analog devrelerde öne çıkarır.
TLP627 DIP-4 ile TLP620 Karşılaştırması
TLP627, TLP620’ye benzer ancak Darlington transistör çıkışı sayesinde daha yüksek CTR (1000% - 4000%) sunar, bu da onu düşük giriş akımlarıyla yüksek kazançlı uygulamalar için daha uygun hale getirir. TLP620 ise iki ters paralel LED içerir ve AC/DC girişleri destekler, TLP627 ise yalnızca DC girişler için optimize edilmiştir. TLP627’nin kollektör-emitör voltajı (300V) da TLP620’den (55V) daha yüksektir.
TLP627 DIP-4 Toshiba ile İlgili Sık Sorulan Sorular (SSS)
-
TLP627’nin maksimum izolasyon voltajı nedir? 5 kV (RMS).
-
Bu optocoupler AC sinyaller için kullanılabilir mi? Hayır, TLP627 yalnızca DC giriş sinyalleri için tasarlanmıştır.
-
TLP627 ile TLP627-4 arasındaki fark nedir? TLP627 tek kanallı bir DIP-4 optocouplerdir, TLP627-4 ise dört kanallı bir DIP-16 optocouplerdir.
TLP627 DIP-4 Toshiba Datasheet ve Teknik Doküman
TLP627’nin tam teknik özelliklerine Toshiba resmi web sitesinden (www.toshiba.semicon-storage.com) (www.toshiba.semicon-storage.com) veya distribütörlerin sağladığı datasheet dosyalarından ulaşabilirsiniz. Datasheet, pin bağlantıları, termal özellikler ve elektriksel karakteristikler içerir.
