TPIC6B595 Power Logic 8-Bit Shift Register

Tpıc6B595 8 Bıt Shift Register Entegre Fiyatları ve Özellikleri

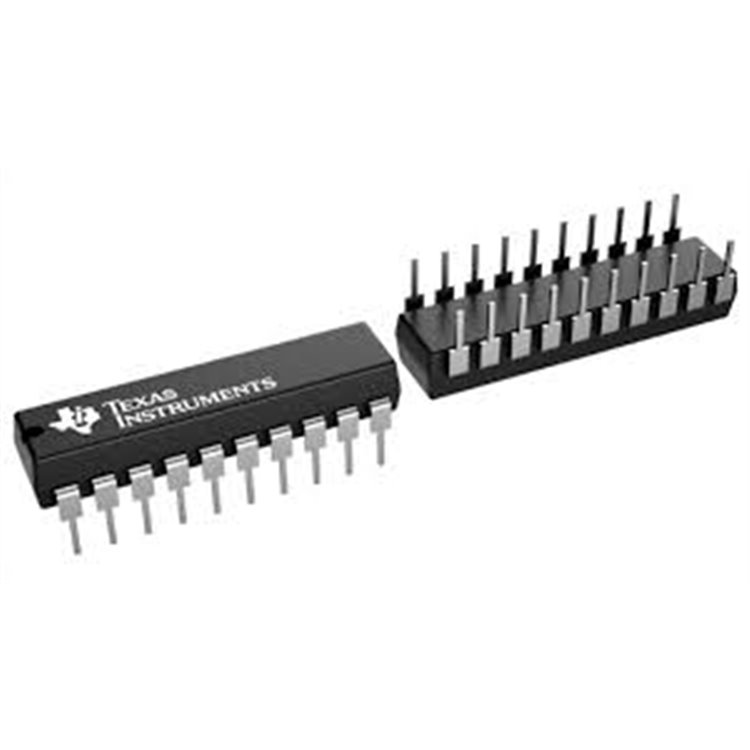

Ürün Adı: TPIC6B595 Power Logic 8-Bit Shift Register (DIP-20)

Özellikler:

Tip: 8-Bit Seri Giriş, Paralel Çıkış Shift Register
Kılıf Tipi: DIP-20 (THT - Through-Hole Technology, 0.300" pitch)
Besleme Voltajı: 4.5V - 5.5V (lojik besleme)
Çıkış Voltajı: 50V (maksimum, DMOS çıkışları)
Çıkış Akımı: 150 mA (sürekli, kanal başına), 500 mA (tipik tepe akım
@25
°C)
Çıkış Tipi: Low-side, açık drenaj DMOS transistörler
Anahtarlama Özellikleri:
- Seri giriş (SER IN), seri çıkış (SER OUT) ile zincirleme bağlantı
- Shift Register Clock (SRCK), Register Clock (RCK), Clear (SRCLR)
- Output Enable (G): Yüksek = çıkışlar kapalı, Düşük = çıkışlar aktif
Çıkış Koruması: Dahili voltaj kelepçesi (indüktif yük koruması)
Çalışma Sıcaklığı: -40°C ile +125°C
Pin Konfigürasyonu (Başlıca):
- Pin 3: SER IN (Seri veri girişi)
- Pin 8: SRCK (Shift Register Clock)
- Pin 9: G (Output Enable)
- Pin 10: SRCLR (Shift Register Clear)
- Pin 11: RCK (Register Clock)
- Pin 18: SER OUT (Seri veri çıkışı)
- Pin 4-7, 13-16: D0-D7 (Çıkışlar, drenaj)
Uygulamalar: LED matris sürücüleri, 7-segment ekranlar, röle kontrolü, solenoidler, yüksek akım/voltaj yükleri
Avantajlar: Yüksek voltaj/akım kapasitesi, zincirleme bağlantı, breadboard uyumluluğu, düşük güç tüketimi, indüktif yük koruması
Datasheet: Teknik detaylar için TPIC6B595 datasheet dosyasını inceleyin

Ürün Açıklaması:
TPIC6B595, 8-bit seri giriş, paralel çıkış shift register olup, yüksek voltaj (50V) ve orta akım (150 mA sürekli, 500 mA tepe) yükleri sürmek için tasarlanmıştır. DIP-20 kılıf tipiyle THT montajına uygun, düşük profilli ve breadboard dostudur. Açık drenaj DMOS transistör çıkışları, LED matrisleri, 7-segment ekranlar, röleler ve solenoidler gibi yüksek güç gerektiren uygulamalarda kullanılır. Seri çıkış (SER OUT), birden fazla cihazın zincirleme bağlanmasını sağlar. Dahili voltaj kelepçesi, indüktif yüklerden kaynaklanan geçici voltajlara karşı koruma sunar. DeltaSet Elektronik tarafından sağlanan bu orijinal ürün, endüstriyel otomasyon ve LED kontrol sistemlerinde güvenilir performans sağlar.Satın Alma Bilgileri:
