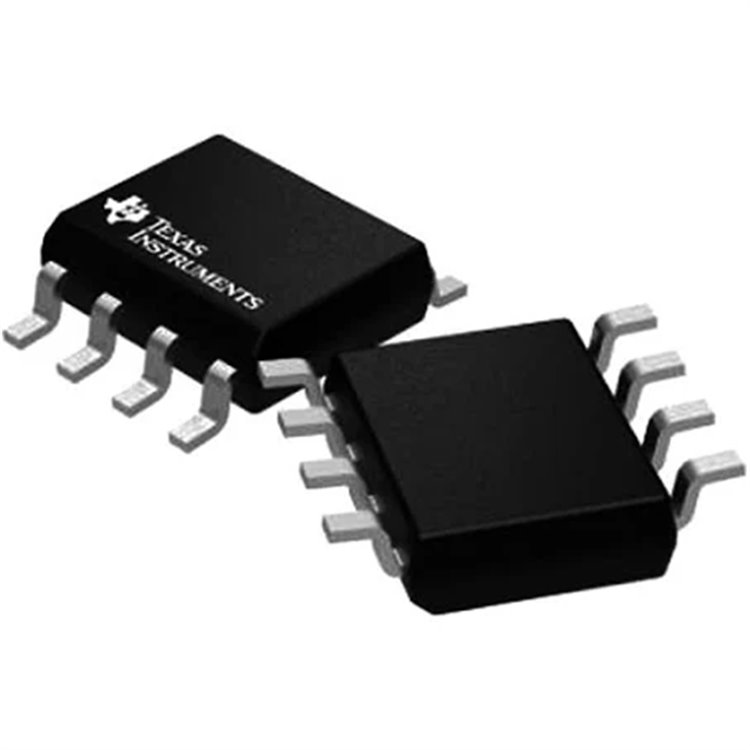

UC2844D, Texas Instruments tarafından üretilen akım modu PWM (Pulse Width Modulation) kontrolör entegre devresidir. SOIC-8 kılıfta, 1MHz maksimum anahtarlama frekansı ve 30V besleme voltajı ile çevrimdışı (off-line) ve DC-DC dönüştürücü uygulamaları için tasarlanmıştır. Düşük başlatma akımı (<0.5mA), hassas osilatör, yüksek kazançlı hata amplifikatörü ve totem pole çıkışı, MOSFET sürücüleri için optimize edilmiştir.
Özellikler
-
Tip: Akım modu PWM kontrolör.
-
Anahtarlama Frekansı: 1MHz (maks).
-
Besleme Voltajı: 10V ila 30V.
-
Başlatma Akımı: <0.5mA.
-
Çıkış: Totem pole, 1A tepe akımı.
-
Görev Döngüsü: %0-50 (maks).
-
Kılıf: SOIC-8 (yüzey montaj, 4.9mm × 3.9mm).
-
Koruma: Darbe-darbe akım sınırlama, düşük voltaj kilitleme (UVLO).
-
Özellikler: Ayarlanabilir osilatör, hata amplifikatörü, akım algılama karşılaştırıcısı.
Kullanım Alanları
-
Anahtarlamalı güç kaynakları (SMPS).
-
DC-DC dönüştürücüler (flyback, buck, boost).
-
Batarya şarj cihazları.
-
LED sürücüleri ve motor kontrolü.
Teknik Özellikler
Kaynak: Texas Instruments UC2844D Veri Sayfası
Neden UC2844D?
Düşük başlatma akımı (<0.5mA) ve yüksek frekans (1MHz) ile verimli SMPS tasarımları sağlar. SOIC-8 kılıf, kompakt yüzey montaj devreleri için uygundur. Akım modu kontrol, hızlı yük yanıtı ve darbe-darbe akım sınırlama ile güvenilirlik sunar.
Nasıl Kullanılır?
-
Pin Bağlantıları: Vcc, GND, Vref, FB, CS, RT/CT, OUT (veri sayfası kontrolü).
-
Osilatör Ayarı: RT/CT pini ile frekans ayarlanır (örn. 100kHz için R=10kΩ, C=1nF).
-
Besleme: 10V-30V, genellikle 12V/24V.
-
Çıkış: Totem pole çıkışı MOSFET gate sürücüsü için kullanılır.
-
Montaj: SOIC-8 yüzey montaj, lehimleme <260°C, 10s.
-
Koruma: UVLO, akım sınırlama devresi eklenmeli.
SSS
UC2844D vs UC3844D?
UC2844D, -40°C ila +85°C; UC3844D, 0°C ila +70°C. Diğer özellikler aynı. Arduino ile kullanılabilir mi?
Evet, ancak SMPS tasarımı için ek bileşenler (trafo, MOSFET) gerekir.
