ULN2003 Entegre Devre Özellikleri ve Satın Alma - Deltaset Elektronik

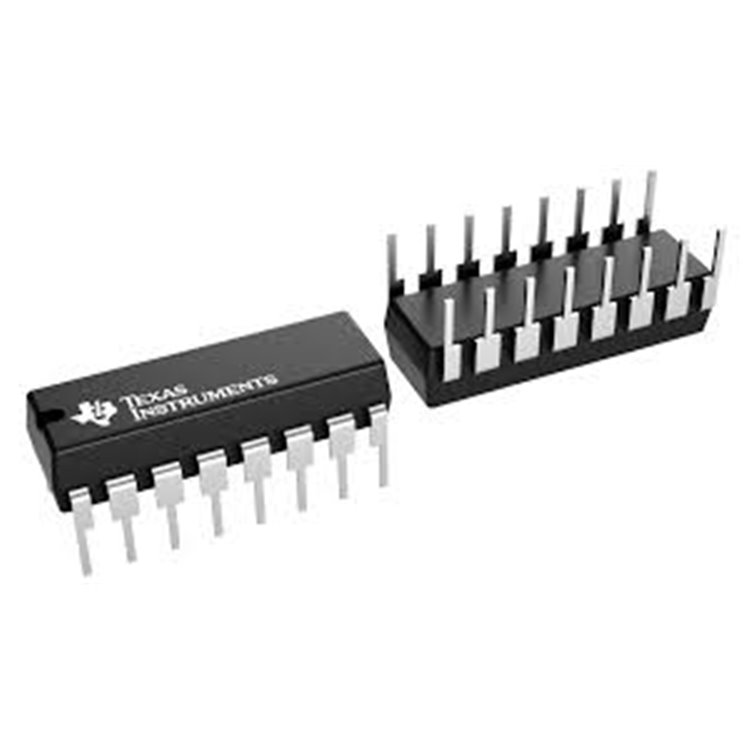

ULN2003, Microchip Technology, STMicroelectronics ve Texas Instruments gibi üreticiler tarafından geliştirilen, yüksek voltaj ve yüksek akım kapasitesine sahip bir Darlington transistör dizisi entegre devresidir. DIP-16 kılıfı ile mikrodenetleyicilerden (ör. Arduino, PIC) gelen düşük güç sinyallerini yüksek güçlü yükleri (ör. motorlar, röleler, LED’ler) sürmek için kullanılır. Yedi NPN Darlington çifti, dahili koruma diyotları ve TTL/CMOS uyumluluğu ile elektronik projelerde yaygın bir seçimdir. Aşağıda, ULN2003’ün SEO uyumlu, kullanıcı odaklı özellikleri ve Deltaset Elektronik üzerinden satın alma detayları yer alıyor.
ULN2003 Entegre Devre Özellikleri
-
Yapı: 7 adet NPN Darlington transistör çifti
-
Akım Kapasitesi: Her kanal 500 mA (paralel bağlanarak ~3.5 A’ya kadar)
-
Voltaj Kapasitesi: Maksimum 50V
-
Giriş/Çıkış Pinleri:
-
Giriş Pinleri (IN1-IN7): 1-7 numaralı pinler, mikrodenetleyici veya lojik devrelerden sinyal alır.
-
Çıkış Pinleri (OUT1-OUT7): 10-16 numaralı pinler, yüksek akım yüklerini kontrol eder.
-
Pin 8 (GND): Ortak toprak bağlantısı.
-
Pin 9 (COM): İndüktif yükler için ortak serbest dolaşım diyot bağlantısı.
-
Dahili Özellikler:
-
Her Darlington çiftinde 2.7 kΩ baz direnci (TTL ve 5V CMOS uyumluluğu).
-
İndüktif yükler için geri EMF koruması sağlayan serbest dolaşım diyotları.
-
7.2 kΩ ve 3 kΩ çekme dirençleri, girişlerde kaçak akımı önler.
-
Çalışma Voltajı: 5V veya 3.3V lojik sinyallerle uyumlu
-
Çalışma Sıcaklığı: -20°C ile +85°C (bazı modellerde -40°C ile +85°C)
-
Kılıf Tipi: DIP-16 (Through Hole, breadboard uyumlu)
-
Ek Özellikler:
-
Açık kollektör çıkışı, yükleri toprağa bağlayarak kontrol eder.
-
Yüksek akım kazancı (~1000), düşük giriş sinyalleriyle yüksek güç kontrolü sağlar.
ULN2003 Avantajları
-
Yüksek Akım ve Voltaj Desteği: 500 mA/50V kapasite, röleler, motorlar ve LED’ler için ideal.
-
Kolay Entegrasyon: TTL, CMOS ve mikrodenetleyicilerle (Arduino, PIC, Raspberry Pi) doğrudan uyumluluk.
-
Koruma Diyotları: İndüktif yüklerden kaynaklanan geri EMF’ye karşı koruma.
-
Kompakt Tasarım: 7 bağımsız sürücü, tek bir DIP-16 paketinde yer tasarrufu sağlar.
-
Çok Yönlülük: Röle, motor, LED ve solenoid kontrolü için geniş uygulama alanı.
ULN2003 Kullanım Alanları
ULN2003, aşağıdaki alanlarda yaygın olarak kullanılır:
-
Röle Sürücüleri: Yüksek akım rölelerini mikrodenetleyicilerle kontrol etme.
-
Step ve DC Motor Kontrolü: Unipolar step motorlar ve küçük DC motorlar için sürücü.
-
LED Ekranlar: Yüksek akım LED’leri ve LED matrislerini sürme.
-
Solenoid Kontrolü: Elektronik kilitler ve vana kontrolü.
-
Lojik Tamponlar: Düşük güç sinyallerini yüksek güç sinyallerine dönüştürme.
-
Akıllı Ev Sistemleri: Otomasyon projelerinde cihaz kontrolü.
ULN2003 ile İlgili İpuçları
-
Bağlantı: IN1-IN7 pinlerini mikrodenetleyici GPIO’larına bağlayın; OUT1-OUT7 pinlerini yüke bağlayın.
-
İndüktif Yükler: Motor veya röle kullanıyorsanız, Pin 9’u (COM) yükün besleme voltajına bağlayın.
-
LED Kullanımı: Her LED için uygun akım sınırlama direnci kullanın (ör. 220Ω).
-
Paralel Bağlantı: Daha yüksek akım için çıkış pinlerini paralel bağlayabilirsiniz (ör. 3 çıkış = ~1 A).
-
Datasheet: Microchip veya STMicroelectronics’in resmi ULN2003 datasheet’ini inceleyin.
-
Güç Yönetimi: Toprak bağlantısını (Pin 8) sağlam yapın ve yük voltajını kontrol edin.
ULN2003 Fiyatları ve Satın Alma - Deltaset Elektronik
ULN2003 entegre devre, Deltaset Elektronik üzerinden orijinal ve uygun fiyatlarla temin edilebilir. Deltaset Elektronik, hızlı kargo ve güvenilir hizmetiyle Türkiye’nin önde gelen elektronik komponent tedarikçilerindendir. ULN2003’ün fiyatı genellikle 10-30 TL arasında değişir, toplu alımlarda indirimler mümkündür.
Satın Alma ve Stok Sorgulama için İletişim Bilgileri:
