Genel Tanım:
MAX810LEUR, Analog Devices Inc./Maxim Integrated tarafından üretilen, düşük güç tüketimli bir mikroişlemci denetleyici (supervisory circuit) entegresidir. SOT-23-3 paketinde sunulan bu entegre, mikroişlemci ve dijital sistemlerde güç kaynağını izlemek ve voltaj düşüşlerinde sıfırlama (reset) sinyali üretmek için tasarlanmıştır. 4.63V eşik voltajı ile aktif-yüksek, push-pull sıfırlama çıkışı sağlar. Kompakt boyutu, düşük güç tüketimi ve geniş uygulama yelpazesi ile bilgisayarlar, kontrol sistemleri, otomotiv ve taşınabilir cihazlar gibi alanlarda kullanılır.
Teknik Özellikler:
-
Elektriksel Özellikler:
-
Çalışma Voltaj Aralığı: 1.2V ila 5.5V.
-
Eşik Voltajı (Threshold Voltage): 4.63V (tipik, hassas izleme için 4.39V - 4.86V aralığı).
-
Sıfırlama Süresi (Reset Timeout): Minimum 140 ms, tipik 240 ms.
-
Akım Tüketimi: Tipik 17 µA, düşük güç tüketimi ile enerji verimliliği sağlar.
-
Çıkış Akımı: Maksimum 20 mA.
-
Çıkış Tipi: Aktif-yüksek, push-pull (totem pole).
-
Güç Tüketimi (Pd): Maksimum 320 mW.
-
Denetim Özellikleri:
-
Sıfırlama Türü: Aktif-yüksek (Active-High), VCC eşik voltajının altına düştüğünde sıfırlama sinyali üretir.
-
Hassas İzleme: 5V sistemler için optimize edilmiştir, 3.3V ve 2.5V sistemlerle de uyumludur.
-
Ayarlanabilir Eşik: Hayır, sabit 4.63V eşik voltajı.
-
Kanal Sayısı: 1 (tek voltaj izleme).
-
Fiziksel Özellikler:
-

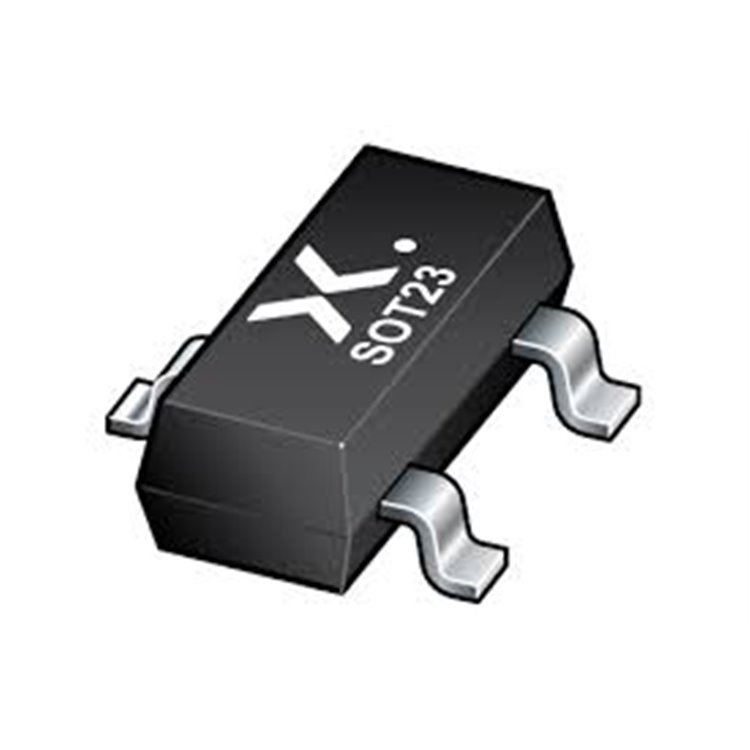

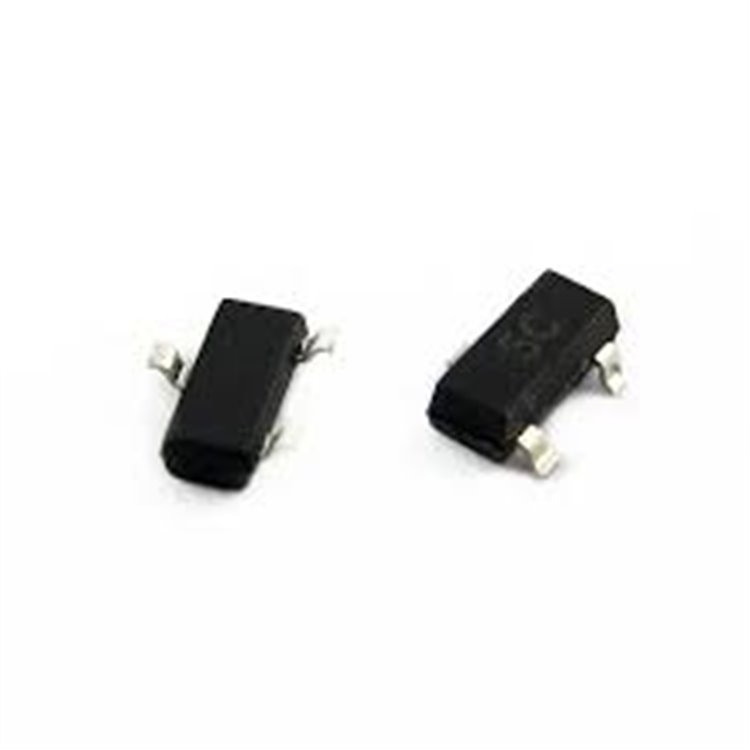

Paket Tipi: SOT-23-3 (Küçük Anahat Transistör).
-
Boyutlar: Yaklaşık 2.92 mm x 1.3 mm x 1.1 mm.
-
Pin Sayısı: 3.
-
Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
-
Ağırlık: Yaklaşık 0.02 gram.
-
Çevresel Özellikler:
-
Çalışma Sıcaklık Aralığı: -40°C ila +85°C (genişletilmiş endüstriyel sınıf).
-
Depolama Sıcaklık Aralığı: -65°C ila +150°C.
-
Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
-
RoHS Uyumluluğu: Kurşunsuz ve RoHS uyumlu (Lead-free).
-
Ek Özellikler:
-
Düşük Komplekslik: Güç izleme devrelerinde bileşen sayısını ve devre karmaşıklığını azaltır.
-
Yüksek Güvenilirlik: Tüm sıcaklık aralığında karakterize edilmiştir.
-
Kompakt Tasarım: SOT-23-3 paketi, yer kısıtlamalı uygulamalarda avantaj sağlar.
-
Hızlı Tepki: Voltaj düşüşlerinde anında sıfırlama sinyali üretir.
Uygulama Alanları:
-
Bilgisayarlar ve Kontrol Cihazları: Güvenilir sistem başlatma ve voltaj izleme.
-
Endüstriyel Sistemler: Otomasyon ve şebeke altyapısı.
-
Taşınabilir ve Bataryalı Cihazlar: Düşük güç tüketimi ile enerji verimliliği.
-
Otomotiv Sistemleri: Kritik güç izleme.
-
Kurumsal Sistemler: Sunucular, projektörler ve veri iletişim ekipmanları.
Avantajları:
-
Düşük Güç Tüketimi: 17 µA akım tüketimi, batarya ile çalışan cihazlar için idealdir.
-
Kompakt Boyut: SOT-23-3 paketi, küçük devre kartlarında yer tasarrufu sağlar.
-
Geniş Voltaj Aralığı: 1.2V-5.5V aralığında çalışır, çoklu sistemlerle uyumludur.
-
Hassas Denetim: 4.63V eşik voltajı, güvenilir sıfırlama sağlar.
-
Endüstriyel Sıcaklık Aralığı: -40°C ila +85°C, zorlu koşullara uygundur.
Satın Alma Bilgileri:
MAX810LEUR SOT-23 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:
-
-
-
Telefon: 0212-2512460
Stok durumu, fiyat ve teslimat süresi için iletişime geçerek bilgi alabilirsiniz. Alternatif olarak, DigiKey, Mouser, Farnell veya Worldway Electronics gibi distribütörlerden temin edilebilir. Teknik detaylar için Maxim Integrated MAX810 datasheet’ini inceleyiniz.
Sonuç:
MAX810LEUR SOT-23, düşük güç tüketimi, hassas voltaj izleme ve kompakt tasarımı ile mikroişlemci denetimi için ideal bir entegredir. Aktif-yüksek push-pull sıfırlama çıkışı ve geniş sıcaklık aralığı, endüstriyel ve taşınabilir uygulamalarda güvenilirlik sağlar. Deltaset Elektronik üzerinden kolayca temin edebilir, projelerinizde etkin bir şekilde kullanabilirsiniz.
