Genel Tanım:

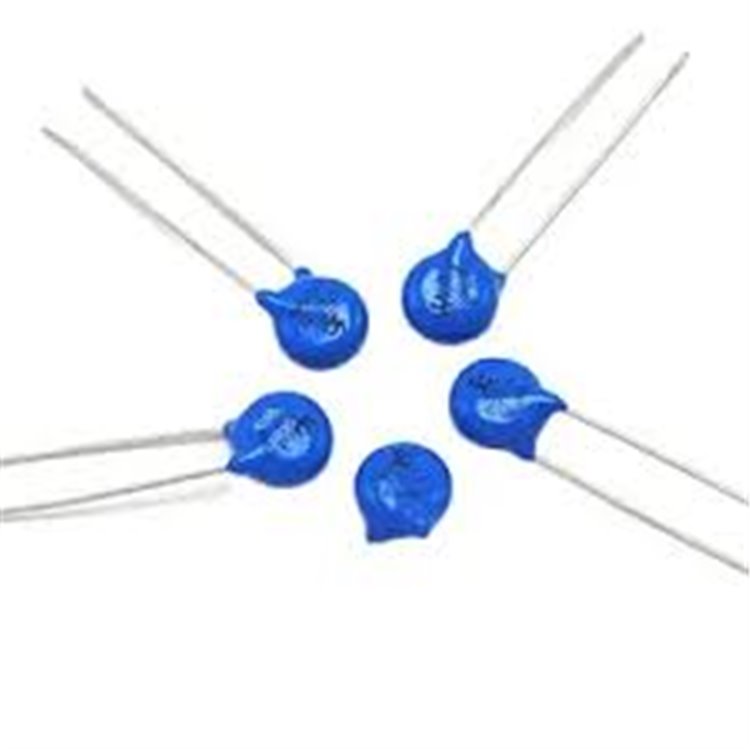

220KD10 (örn. TSV10D220, S10K14), Yageo, Suntan, EPCOS (TDK) veya BrightKing gibi üreticiler tarafından üretilen, 10 mm çaplı, çinko oksit (Zinc Oxide) tabanlı bir Metal Oksit Varistör’dür (MOV). 14 VAC (RMS) nominal çalışma voltajına ve 22 V (V1mA) varistor voltajına sahiptir. Aşırı gerilim koruması için tasarlanmış olup, geçici voltaj dalgalanmalarını (transient surges) absorbe ederek devreleri korur. Nonlineer volt-amper karakteristiği sayesinde, düşük voltajlarda yüksek direnç gösterirken, voltaj nominal değeri aştığında direnci hızla düşer ve fazla akımı yönlendirir. Mikrodenetleyici projelerinde (örn. PIC12F1840), seri iletişim arayüzlerinde (örn. DS1034-9M D-Sub), OMRON G5LB-14 röle, TOP224YN SMPS, IRF540 MOSFET ve 2K Bourns 3296 trimpot ile entegre devrelerde düşük voltajlı güç hattı koruması için uygundur. Delikli montaj (through-hole) tasarımı, otomotiv, endüstriyel ve tüketici elektroniği uygulamaları için idealdir.
Teknik Özellikler:
-
Elektriksel Özellikler:
-
Varistor Voltajı (V1mA): 22 V (±10%, 19.8 V min, 24.2 V maks).
-
Maksimum İzin Verilen Voltaj:
-
AC (VACrms): 14 V.
-
DC (VDC): 18 V.
-
Maksimum Dalga Akımı (I, 8/20 µs): 500 A (Suntan TSV10D220, 5 A test akımı için).
-
Maksimum Enerji Absorpsiyonu: 0.9 J (Suntan için, EPCOS S10K14 için ~1 J).
-
Kelepçeleme Voltajı (Clamping Voltage): 43 V (
@5
A).
-
Kapasitans (
@1
kHz): ~2900 pF (tipik).
-
Yanıt Süresi: <25 ns (8/20 µs dalga formu).
-
Sızma Akımı: <20 µA (
@nominal
voltaj).
-
Güç Derecesi: 0.05 W (Suntan ve EPCOS için).
-
Fiziksel Özellikler:
-
Paket Tipi: Disk 10 mm, radyal kurşunlu (leaded).
-
Boyutlar:
-
Malzeme:
-
Disk: Çinko oksit (ZnO) ve metal oksit katkıları.
-
Kaplama: Epoksi reçine (UL 94V-0, alev geciktirici).
-
Pinler: Kalay kaplı bakır.
-
Montaj Tipi: Delikli montaj (through-hole), PCB için uygun.
-
Ağırlık: Yaklaşık 1-2 gram.
-
Çevresel Özellikler:
-
Çalışma Sıcaklık Aralığı: -40°C ila +85°C (bazı modellerde +105°C).
-
Depolama Sıcaklık Aralığı: -40°C ila +125°C.
-
RoHS Uyumluluğu: Evet, Pb-free.
-
Nem Dayanımı: MIL-STD-202, Method 103B.
-
Performans Özellikleri:
-
Koruma Türü: Geçici voltaj dalgalanmalarına karşı (örn. güç hattı pikleri, endüktif yükler).
-
Karakteristik: Nonlineer V-I eğrisi, çift yönlü (bidirectional) simetrik davranış.
-
Çalışma Modları:
-
Düşük voltajda: Yüksek direnç (sızma akımı ~10-20 µA).
-
Nominal voltaj üstünde: Düşük direnç, hızlı iletim (<25 ns).
-
Aşırı yükte: Doyma bölgesinde aşırı ısınma riski (uzun süreli 1 mA dayanamaz).
-
Dalga Kapasitesi: 10 mm çap, 500 A dalga akımı için uygun; daha yüksek akımlar için 14 mm (örn. 14D220K) önerilir.
-
Standartlar: UL, CSA, VDE uyumlu (üreticiye bağlı, örn. EPCOS S10K14).
Uygulama Alanları:
-
Düşük Voltajlı Güç Kaynakları: TOP224YN ile SMPS giriş hattı koruması.
-
Motor ve Röle Kontrolü: OMRON G5LB-14 ve IRF540 ile endüktif yük koruması.
-
Mikrodenetleyici Devreleri: PIC12F1840 ile hassas elektronik koruma.
-
Seri İletişim: DS1034-9M D-Sub ve DS1013-20R box header ile arayüz güvenliği.
-
Ayar Devreleri: 2K Bourns 3296 trimpot ile voltaj regülasyonu.
-
Otomotiv ve Tüketici Elektroniği: 12-18 V DC sistemler, düşük voltajlı AC hatlar.
Avantajları:
-
Hızlı Yanıt: <25 ns, geçici dalgalanmalara anında tepki.
-
Düşük Voltaj Koruması: 14 VAC RMS, otomotiv ve düşük voltaj devreleri için ideal.
-
Kompakt Tasarım: 10 mm disk, orta boy PCB’ler için uygun.
-
Ekonomik: Yaygın bulunabilir, düşük maliyetli.
-
Çift Yönlü Koruma: AC ve DC hatlarında kullanılabilir.
Satın Alma Bilgileri:
220KD10 10mm 14V Varistor’ü temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:
