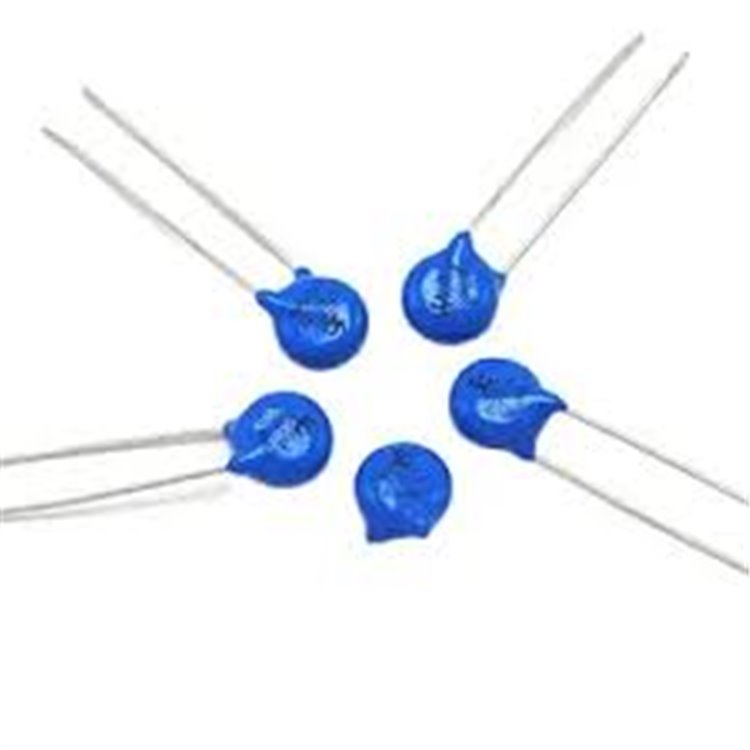

471KD07 7mm 300V Varistor Özellikleri
Genel Tanım:
471KD07, Yageo, BrightKing veya diğer üreticiler tarafından üretilen, 7 mm çaplı, çinko oksit (Zinc Oxide) tabanlı bir Metal Oksit Varistör’dür (MOV). 300 VAC (RMS) nominal çalışma voltajına ve 470 V (V1mA) varistor voltajına sahiptir. Aşırı gerilim koruması için tasarlanmış olup, geçici voltaj dalgalanmalarını (transient surges) absorbe ederek devreleri korur. Nonlineer volt-amper karakteristiği sayesinde, düşük voltajlarda yüksek direnç gösterirken, voltaj nominal değeri aştığında direnci hızla düşer ve fazla akımı yönlendirir. Mikrodenetleyici projelerinde (örn. PIC12F1840), seri iletişim arayüzlerinde (örn. DS1034-9M D-Sub), OMRON G5LB-14 röle, TOP224YN SMPS, IRF540 MOSFET ve 2K Bourns 3296 trimpot ile entegre devrelerde güç hattı koruması için uygundur. Delikli montaj (through-hole) tasarımı, endüstriyel, otomotiv ve tüketici elektroniği uygulamaları için idealdir.
Teknik Özellikler:
-
Elektriksel Özellikler:
-
Varistor Voltajı (V1mA): 470 V (423 V min, 517 V maks).
-
Maksimum İzin Verilen Voltaj:
-
AC (VACrms): 300 V.
-
DC (VDCr): 385 V.
-
Maksimum Dalga Akımı (I, 8/20 µs): 1200 A - 1750 A (üreticiye bağlı, Yageo için 1.75 kA).
-
Maksimum Enerji Absorpsiyonu: 29-42 J (üreticiye göre değişir, örn. Yageo: 29 J).
-
Kelepçeleme Voltajı (Clamping Voltage): 775 V (
@10
A).
-
Kapasitans (
@1
kHz): 105 pF (tipik).
-
Yanıt Süresi: <25 ns (8/20 µs dalga formu).
-
Sızma Akımı: <20 µA (
@nominal
voltaj).
-
Fiziksel Özellikler:
-
Paket Tipi: Disk 7 mm, radyal kurşunlu (leaded).
-
Boyutlar:
-
Malzeme:
-
Disk: Çinko oksit (ZnO) ve metal oksit katkıları.
-
Kaplama: Epoksi reçine (UL 94V-0).
-
Pinler: Kalay kaplı bakır.
-
Montaj Tipi: Delikli montaj (through-hole), PCB için uygun.
-
Ağırlık: Yaklaşık 0.5-1 gram.
-
Çevresel Özellikler:
-
Çalışma Sıcaklık Aralığı: -40°C ila +105°C (bazı modellerde +85°C).
-
Depolama Sıcaklık Aralığı: -40°C ila +125°C.
-
RoHS Uyumluluğu: Evet, Pb-free.
-
Nem Dayanımı: MIL-STD-202, Method 103B.
-
Performans Özellikleri:
-
Koruma Türü: Geçici voltaj dalgalanmalarına karşı (örn. yıldırım, endüktif yük pikleri).
-
Karakteristik: Nonlineer V-I eğrisi, çift yönlü (bidirectional) simetrik davranış.
-
Çalışma Modları:
-
Düşük voltajda: Yüksek direnç (sızma akımı ~10-20 µA).
-
Nominal voltaj üstünde: Düşük direnç, hızlı iletim (nanosaniye yanıt).
-
Aşırı yükte: Doyma bölgesinde aşırı ısınma riski (uzun süreli 1 mA dayanamaz).
-
Dalga Kapasitesi: 7 mm çap, 1750 A’ya kadar dalga akımı için uygun; daha yüksek akımlar için 10 mm (471KD10) önerilir.
-
Standartlar: UL, VDE, CSA uyumlu (üreticiye bağlı).
Uygulama Alanları:
-
Güç Kaynakları: TOP224YN ile SMPS giriş hattı koruması.
-
Motor ve Röle Kontrolü: OMRON G5LB-14 ve IRF540 ile endüktif yük koruması.
-
Mikrodenetleyici Devreleri: PIC12F1840 ile hassas elektronik koruma.
-
Seri İletişim: DS1034-9M D-Sub ve DS1013-20R ile arayüz güvenliği.
-
Ayar Devreleri: 2K Bourns 3296 trimpot ile voltaj regülasyonu.
-
Endüstriyel ve Tüketici Elektroniği: AC hat koruması, otomotiv sistemleri, beyaz eşya.
Avantajları:
-
Hızlı Yanıt: <25 ns, geçici dalgalanmalara anında tepki.
-
Yüksek Dalga Kapasitesi: 1.75 kA, 7 mm için yeterli koruma.
-
Kompakt Tasarım: 7 mm disk, küçük PCB’ler için uygun.
-
Ekonomik: Düşük maliyetli, yaygın bulunabilir.
-
Çift Yönlü Koruma: AC ve DC hatlarında kullanılabilir.
Satın Alma Bilgileri:
471KD07 7mm 300V Varistor’ü temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:
