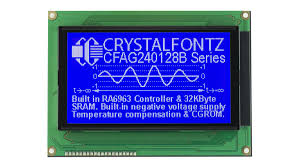

240X128 GRAFİK MAVİ LCD EKRAN MODÜLÜ - DELTASET ELEKTRONİK

RA6963 KONTROLLÜ, BEYAZ METİNLİ MAVİ ARKA PLANLI MONOKROM GRAFİK LCD

* * * * * *

Ürün Kodu 12112040

Stok Kodu 240X128-LCD-BLUE: 240x128 Grafik Mavi LCD, RA6963 kontrolcü, 8080 8-bit paralel arayüz, mavi arka plan, beyaz metin. Gömülü sistemler için optimize. Stok: DELTASET ELEKTRONİK, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

WG320240BO 320X240 MAVİ LCD EKRAN – WİNSTAR – DELTASET ELEKTRONİK

YMC12864-302AAAYDCL 128X64 LCD - DELTASET ELEKTRONİK

YMS164-01ABAYDCL 4X16 YEŞİL LCD - DELTASET ELEKTRONİK

JHD162A 2X16 GREEN LCD DİSPLAY - DELTASET ELEKTRONİK

JHD659B/JHD162A 2X16 MAVİ LCD - DELTASET ELEKTRONİK

JHD402 4X20 YEŞİL LCD EKRAN - DELTASET ELEKTRONİK

WF35CTIBCDB TFT LCD - DELTASET ELEKTRONİK

YM24064-01 240X64 GRAFİK LCD YEŞİL - DELTASET ELEKTRONİK

JHD204A 4X20 MAVİ LCD - DELTASET ELEKTRONİK

WH4004A 40X4 MAVİ LCD 40 KARAKTER 4 SATIR - DELTASET ELEKTRONİ

16X4 MAVİ LCD JHD539M8 - DELTASET ELEKTRONİK

2X16 YEŞİL LCD SOL-ALT - DELTASET ELEKTRONİK

240X128 GRAFİK LCD EKRAN MAVİ

240x128 Grafik Mavi LCD Ekran Modülü - DELTASET ELEKTRONİKÜrün Özellikleri

Tip: Grafik Monokrom LCD (STN-Negatif, Mavi)
Çözünürlük: 240 x 128 piksel
Kılıf Tipi: Modül (tipik 144 mm x 104 mm x 12 mm, modele bağlı)
Kontrolcü: RA6963 (T6963C eşdeğeri, yerleşik yazı tipi desteği)
Arayüz: 8080 8-bit paralel (opsiyonel seri arayüz bazı modellerde)
Görüntü Modu: Negatif STN, mavi arka plan, beyaz pikseller
Arka Işık: Beyaz LED, PWM veya dirençle dim edilebilir
Besleme Voltajı: 3.3V veya 5V (opsiyonel)
Görüş Açısı: 6:00 (optimum), geniş görüş açısı
Çalışma Sıcaklığı: -20°C ile +70°C
Depolama Sıcaklığı: -30°C ile +80°C
Pin Konfigürasyonu (Tipik):
- D0-D7: Veri hatları (8-bit paralel)
- CS: Çip seçimi
- WR, RD: Yazma/Okuma kontrolü
- RST: Reset
- Vdd, Vss: Besleme ve GND
- V0: Kontrast ayarı (harici potansiyometre ile)
- BLA, BLK: Arka ışık güç bağlantıları
Ek Özellikler:
- RoHS uyumlu, kurşunsuz tasarım
- Opsiyonel 4 telli rezistif dokunmatik panel
- Dahili negatif voltaj jeneratörü (bazı modellerde)
- Geniş sıcaklık aralığı ve yüksek dayanıklılık
- Arduino, 8051, PIC, AVR ve Raspberry Pi ile uyumlu

Kaynak: Genel 240x128 LCD özellikleri, RA6963 datasheetAvantajlar

Yüksek Çözünürlük: 240x128 piksel, net grafik ve metin gösterimi.
Geniş Voltaj Desteği: 3.3V/5V, farklı sistemlerle uyumlu.
Hızlı Arayüz: 8080 8-bit paralel, yüksek veri aktarım hızı.
Esnek Kontrol: PWM ile dim edilebilen arka ışık, kontrast ayarı.
Dayanıklı Tasarım: -20°C ile +70°C, endüstriyel uygulamalar için uygun.

Kullanım Alanları

Gömülü Sistemler: Endüstriyel kontrol panelleri ve HMI’lar.
Güvenlik Sistemleri: Kamera ekranları ve alarm panelleri.
Medikal Cihazlar: Taşınabilir teşhis cihazları.
El Tipi Ekipmanlar: Ölçüm cihazları ve veri kaydediciler.
Hobi ve DIY Projeleri: Arduino, Raspberry Pi ile grafik ekran uygulamaları.

Kullanım İpuçları

Bağlantı:
- Vdd için 5V veya 3.3V, Vss için GND bağlayın; 100 nF bypass kondansatörü kullanın.
- D0-D7 veri hatlarını MCU’nun I/O pinlerine bağlayın; CS, WR, RD pinlerini kontrol için kullanın.
- Kontrast için V0 pinine 10kΩ potansiyometre bağlayın (negatif voltaj gerekebilir).
- Arka ışık için BLA/BLK pinlerine 100-220Ω seri direnç veya PWM sinyali uygulayın.
- Dokunmatik panel kullanıyorsanız, 4 telli arayüzü ayrı bir kontrolcü (örn. XPT2046) ile yönetin.
Programlama:
- RA6963 için hazır kütüphaneler kullanın (örn. Arduino için U8g2 veya OpenGLCD).
- 8051/PIC için demo kodlar ve başlatma rutinleri datasheet’te mevcuttur.
- Grafik ve metin gösterimi için RA6963’ün dahili yazı tipi tablosunu kullanın.
Montaj: Modül, PCB’ye pin header veya soket ile bağlanabilir; lehimleme için 260°C’de maks. 10 saniye uygulayın.
Test: Multimetre ile Vdd (~5V) ve arka ışık akımını kontrol edin; osiloskop ile veri hatlarının sinyal bütünlüğünü doğrulayın.
ESD Koruması: Statik elektriğe karşı antistatik bileklik kullanın.
Datasheet: RA6963 datasheet ve modül üreticisi (örn. EastRising) belgelerini inceleyin.
Alternatifler:
- CFAG240128L-TMI-TZ (Toshiba T6963C, mavi, 240x128, Crystalfontz)
- NHD-240128WG-BTGH-VZ (RA6963, gri, Newhaven Display)
- DM-LCD240128-470 (RA6963, siyah-beyaz, DisplayModule)
Depolama: Nemden uzak, kuru ortamda saklayın; UV ışığından ve fiziksel hasardan koruyun.

Neden DELTASET ELEKTRONİK?

Orijinal Ürün Garantisi: EastRising, Crystalfontz, Newhaven gibi lider markalarla eşdeğer ürünler.
Hızlı Teslimat: Aynı gün kargo seçenekleri.
Profesyonel Destek: Teknik sorular için uzman müşteri desteği.
Geniş Ürün Yelpazesi: LCD modüller, mikrodenetleyiciler, MOSFET’ler ve daha fazlası.

Stok ve Sipariş için İletişim:

Web Sitesi: www.deltaset.net
Telefon: 0212 251 24 60 (tel:+902122512460)
E-Posta: [email protected]

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

148

240x128 grafik LCD, mavi LCD, RA6963 kontrolcü, DELTASET ELEKTRONİK, monokrom LCD, 8080 paralel arayüz, beyaz LED arka ışık, Arduino uyumlu, elektronik komponent, STN mavi ekran, dokunmatik panel
