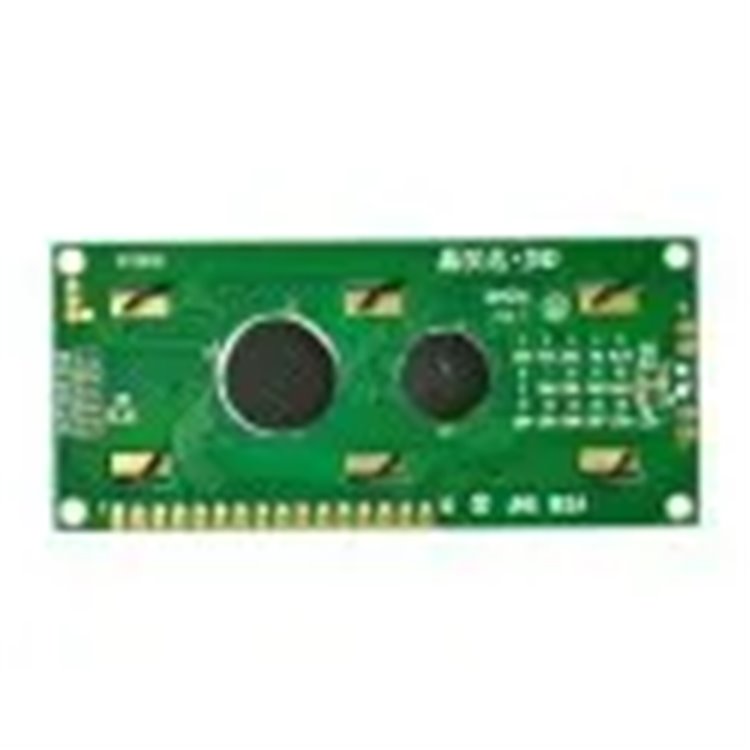

JHD659B/JHD162A 2X16 MAVİ LCD - DELTASET ELEKTRONİK

JHD659B/JHD162A: 2X16 MAVİ LCD, HD44780, 5V, PARALEL

* * * * * *

Ürün Kodu 12112433

Stok Kodu JHD659B/JHD162A 2x16 mavi LCD, HD44780 kontrolör, 5V, paralel arayüz, mavi arka ışık, yüksek kontrast. Arduino projeleri için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

WG320240BO 320X240 MAVİ LCD EKRAN – WİNSTAR – DELTASET ELEKTRONİK

YMC12864-302AAAYDCL 128X64 LCD - DELTASET ELEKTRONİK

YMS164-01ABAYDCL 4X16 YEŞİL LCD - DELTASET ELEKTRONİK

240X128 GRAFİK MAVİ LCD EKRAN MODÜLÜ - DELTASET ELEKTRONİK

JHD162A 2X16 GREEN LCD DİSPLAY - DELTASET ELEKTRONİK

JHD402 4X20 YEŞİL LCD EKRAN - DELTASET ELEKTRONİK

WF35CTIBCDB TFT LCD - DELTASET ELEKTRONİK

YM24064-01 240X64 GRAFİK LCD YEŞİL - DELTASET ELEKTRONİK

JHD204A 4X20 MAVİ LCD - DELTASET ELEKTRONİK

WH4004A 40X4 MAVİ LCD 40 KARAKTER 4 SATIR - DELTASET ELEKTRONİ

16X4 MAVİ LCD JHD539M8 - DELTASET ELEKTRONİK

2X16 YEŞİL LCD SOL-ALT - DELTASET ELEKTRONİK

2X16 ,JHD659B,JHD162A,BLUE LCD

JHD659B/JHD162A 2x16 Mavi LCD’nin Teknik ÖzellikleriJHD659B ve JHD162A, ShenZhen Jing Handa Electronics Co., Ltd. tarafından üretilen 2x16 karakter LCD ekran modülleridir. Her iki model de 16 karakter x 2 satır (toplam 32 karakter) görüntüleme kapasitesine sahip olup, HD44780 uyumlu kontrolör kullanır. Mavi arka ışık ve beyaz karakterlerle yüksek kontrast sağlar. 4-bit veya 8-bit paralel arayüzle mikrodenetleyicilere kolayca bağlanır ve Arduino, Raspberry Pi gibi platformlarla uyumludur. İşte temel teknik özellikler:

Ekran Tipi: Alfanümerik LCD, STN (Super Twisted Nematic), Negatif Mavi
Çözünürlük: 16 karakter x 2 satır (5x8 nokta matrisi)
Kontrolör: SPLC780D (HD44780 uyumlu)
Arayüz: 4-bit veya 8-bit paralel
Besleme Voltajı (V_DD): 4.7V ila 5.3V (tipik 5V)
Akım Tüketimi:
- Ekran: 1.5 mA (tipik, V_DD = 5V, arka ışık kapalı)
- Arka Işık: 80 mA (tipik, mavi LED)
Karakter Boyutu: 2.95 x 4.35 mm
Görüş Alanı (VA): 64.5 x 14.5 mm
Modül Boyutları: 80.0 x 36.0 x 14.5 mm (JHD659B)
Arka Işık: Mavi LED, PWM veya dirençle kısılabilir
Kontrast Oranı: 100:1 (tipik)
Görüş Açısı: 6H veya 12H (model varyantına bağlı)
Çalışma Sıcaklık Aralığı: -20°C ila +70°C
Depolama Sıcaklık Aralığı: -30°C ila +80°C
Pin Konfigürasyonu (16-pin):
- Pin 1: GND (Toprak)
- Pin 2: V_DD (5V besleme)
- Pin 3: V_O (Kontrast ayarı, 0-5V)
- Pin 4: RS (Register Select)
- Pin 5: R/W (Read/Write)
- Pin 6: EN (Enable)
- Pin 7-14: DB0-DB7 (Veri hatları, 4-bit için DB4-DB7 kullanılır)
- Pin 15: A (Arka ışık Anot, +5V)
- Pin 16: K (Arka ışık Katot, GND)
Özellikler:
- HD44780 uyumlu, geniş kütüphane desteği (ör. Arduino LiquidCrystal)
- Mavi arka ışık, yüksek kontrastlı beyaz karakterler
- Düşük güç tüketimi, batarya dostu
- PWM ile arka ışık kontrolü
- Kolay mikrodenetleyici entegrasyonu
RoHS Uyumluluğu: Evet
ECCN Kodu: EAR99

Not: JHD659B ve JHD162A, aynı özelliklere sahip olabilir; ancak JHD659B genellikle “B/W” (beyaz karakter/mavi arka ışık) olarak etiketlenir. I2C arayüzü için PCF8574 tabanlı bir sırt çantası (backpack) eklenebilir, böylece sadece 2 pin (SDA, SCL) ile iletişim sağlanır. Sahte ürünlere karşı dikkatli olun; orijinal JHD ekranlar önerilir. Veri sayfası için: JHD659-162A Datasheet.JHD659B/JHD162A’nın Avantajları

Yüksek Kontrast: Mavi arka ışık ve beyaz karakterler, düşük ışıkta mükemmel okunabilirlik sağlar.
Düşük Güç Tüketimi: 1.5 mA (arka ışık kapalı) ve 81.5 mA (arka ışık açık), batarya dostu.
Kolay Arayüz: HD44780 kontrolör, Arduino ve diğer mikrodenetleyiciler için geniş kütüphane desteği.
Esnek Kullanım: 4-bit veya 8-bit mod, I2C sırt çantasıyla 2-pin kontrol seçeneği.
Dayanıklılık: -20°C ila +70°C çalışma sıcaklığı, endüstriyel ortamlara uygun.
Kompakt Tasarım: 80 x 36 x 14.5 mm, yer tasarrufu sağlar.

JHD659B/JHD162A’nın Kullanım AlanlarıJHD659B/JHD162A, basit veri gösterimi gereken projelerde kullanılır. Başlıca kullanım alanları:

Arduino Projeleri: Sensör verileri (sıcaklık, nem, basınç), durum mesajları.
Endüstriyel Otomasyon: Kontrol panelleri, durum göstergeleri.
Tıbbi Cihazlar: Hasta monitörleri, teşhis cihazları.
Ev Otomasyonu: Akıllı termostatlar, kontrol panelleri.
Eğitim Projeleri: Mikrodenetleyici programlama, LCD arayüz öğrenimi.
POS Sistemleri: Kasa ekranları, kullanıcı arayüzleri.

Örnek Devre: JHD659B/JHD162A, Arduino ile 4-bit modda bağlandığında, V_DD (pin 2) 5V’a, GND (pin 1) toprağa bağlanır. V_O (pin 3), 10 kΩ potansiyometre ile kontrast ayarlanır. RS (pin 4), EN (pin 6) ve DB4-DB7 (pin 11-14) Arduino dijital pinlerine bağlanır. Arka ışık için A (pin 15) 5V’a, K (pin 16) 220-470 Ω direnç üzerinden toprağa bağlanır. I2C sırt çantası kullanıldığında, SDA ve SCL pinleri Arduino’nun I2C pinlerine (ör. A4, A5) bağlanır ve LiquidCrystal_I2C kütüphanesi kullanılır.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: V_DD’yi 5.3V aşmayın; %20 kuralına uyun (ör. 4.8V). Arka ışık akımı 80 mA’i geçmemeli.
Kontrast Ayarı: V_O için 10 kΩ potansiyometre kullanın; yanlış ayar ekranı görünmez yapabilir.
Arka Işık Kontrolü: PWM veya 220-470 Ω dirençle akımı sınırlayın; aksi takdirde LED’ler zarar görebilir.
Polarite: Besleme ve veri pinlerini doğru bağlayın; ters bağlantı IC’yi bozar.
ESD Koruması: LCD hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Lehimleme: DIP pinleri için aşırı ısı uygulamaktan kaçının.
Depolama ve Çalışma Sıcaklığı: -20°C ila +70°C (çalışma), -30°C ila +80°C (depolama) aralığını aşmayın.

JHD659B/JHD162A Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, JHD659B/JHD162A 2x16 mavi LCD ekranları orijinal ShenZhen Jing Handa ürünü olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

172

JHD659B, JHD162A, 2x16 LCD, mavi LCD, HD44780, 5V, paralel arayüz, DeltaSet Elektronik, elektronik bileşen, Arduino, mikrodenetleyici, mavi arka ışık, yüksek kontrast, düşük güç, endüstriyel ekran, hobi projeleri
