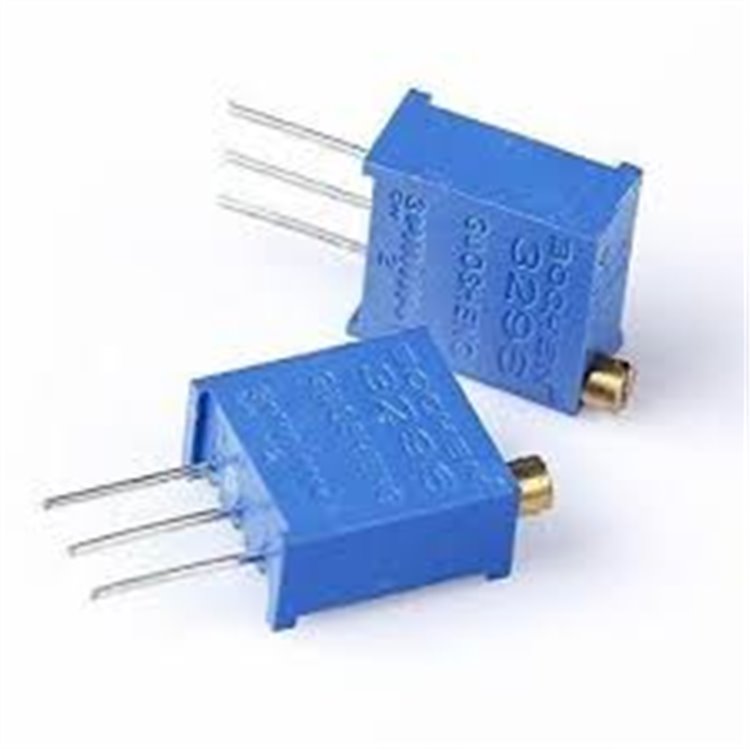

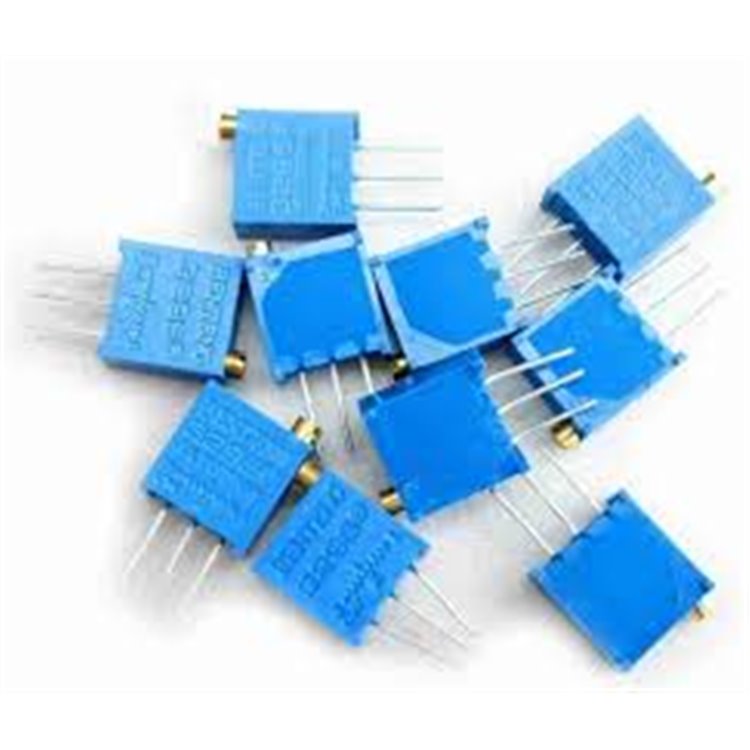

3296 500 Ohm Trimpot, elektronik devrelerde hassas direnç ayarı yapmak için kullanılan popüler bir çok turlu potansiyometredir. Kompakt yapısı, yüksek hassasiyeti ve dayanıklılığı ile hem hobi projelerinde hem de profesyonel uygulamalarda sıklıkla tercih edilir. İşte 3296 500 Ohm Trimpot’un temel özellikleri:
Teknik Özellikler
-
Model: 3296W (Çok turlu, üstten ayarlı trimpot)
-
Direnç Değeri: 500 Ohm (Kod: 501)
-
Direnç Toleransı: ±%10
-
Tur Sayısı: 25 tur (Hassas direnç ayarı için ideal)
-
Güç Değeri: 0.5W (1/2 Watt)
-
Voltaj Dayanımı: 350-900 Vac (Dielektrik dayanım)
-
Çalışma Sıcaklığı: -55°C ile +125°C
-
Geçiş Frekansı: Yüksek stabilite için optimize edilmiştir
-
Boyutlar: 9.5 mm x 4.8 mm x 10 mm
-
Pin Aralığı: 2.54 mm (Standart PCB uyumlu)
-
Malzeme: Cermet (Yüksek dayanıklılık ve uzun ömür)
-
Ayar Şekli: Tornavida ile üstten ayar (Kolay kullanım)
Kullanım Alanları
-
Hassas Kalibrasyon: Değişken güç kaynaklarında, sensör devrelerinde ve ölçüm cihazlarında.
-
Amplifikatör Devreleri: Ses devrelerinde kazanç ve bias ayarı için.
-
Transistör Devreleri: BC548 veya BC556 gibi transistörlerle birlikte çalışma noktası (bias) ayarında.
-
Hobi Projeleri: Arduino, Raspberry Pi ve diğer mikrodenetleyici projelerinde.
-
Endüstriyel Uygulamalar: Otomasyon sistemlerinde ve kontrol devrelerinde.
Avantajları
-
Yüksek Hassasiyet: 25 turlu yapısıyla milimetrik direnç ayarı sağlar.
-
Kompakt Tasarım: Küçük boyutu sayesinde PCB üzerinde yer tasarrufu sağlar.
-
Dayanıklılık: Cermet malzeme sayesinde uzun ömürlü ve çevresel koşullara dayanıklı.
-
Kolay Montaj: 2.54 mm pin aralığı ile breadboard ve PCB’ye kolayca entegre edilir.
Dikkat Edilmesi Gerekenler
-
Polarite: Transistör devrelerinde (örneğin, BC548 yerine BC556 kullanıldığında) bağlantı polaritesine dikkat edilmelidir.
-
Güç Sınırı: 0.5W gücün aşılmamasına özen gösterin.
-
Ayar Yaparken: Hassas ayar için uygun tornavida kullanın, aşırı kuvvet uygulamaktan kaçının.
Neden 3296 500 Ohm Trimpot Tercih Edilmeli?
3296 serisi trimpotlar, uygun fiyatı ve yüksek performansıyla elektronik devrelerde sıkça tercih edilir. 500 Ohm değeri, düşük direnç gerektiren devreler için idealdir ve özellikle transistör bias ayarı gibi hassas uygulamalarda mükemmel sonuçlar verir. Ayrıca, geniş çalışma sıcaklık aralığı sayesinde farklı çevre koşullarında güvenilir bir performans sunar.
Alternatifler
Eğer 500 Ohm değeri ihtiyacınızı karşılamıyorsa, 3296 serisinin 100 Ohm, 1K, 10K gibi farklı direnç değerleri de mevcuttur. Devrenizin gereksinimlerine göre uygun direnç değerini seçebilirsiniz.
