4.7K Ohm Sıra Direnç 9+1 (Resistor Network): Teknik Özellikler ve Kullanım Alanları

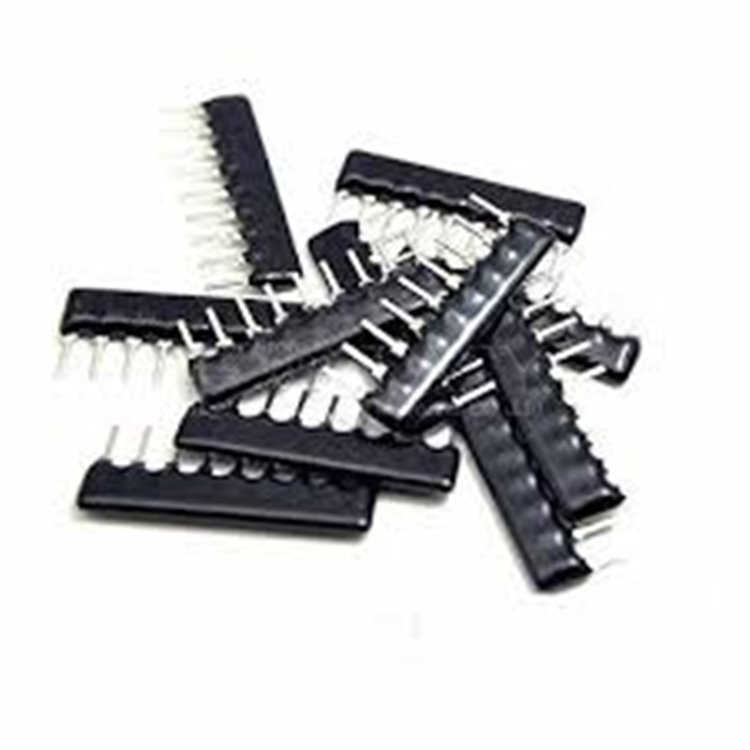

4.7K Ohm Sıra Direnç (9+1), 10 pinli (9 direnç + 1 ortak uç) bir SIP (Single In-line Package) resistor network bileşenidir. Her biri 4.7kΩ dirence sahip dokuz direnç, ortak bir bus (bussed) üzerinden bağlanır ve bir pin ortak uç olarak kullanılır (genellikle toprak veya Vcc). Kompakt tasarımı, yüksek güvenilirliği ve yer tasarrufu sağlayan yapısı ile bu direnç ağı, dijital devreler, pull-up/pull-down dirençleri ve sinyal işleme uygulamalarında yaygın olarak tercih edilir. Mikrodenetleyici devreleri, arcade makineleri ve endüstriyel sistemlerde sıkça kullanılır.
4.7K Ohm Sıra Direnç 9+1 Nedir?
4.7K Ohm 9+1 sıra direnç, dokuz adet 4.7kΩ direncin tek bir SIP paketinde birleştirildiği pasif bir elektronik bileşendir. “Bussed” konfigürasyonda, her direncin bir ucu bağımsız bir pine, diğer ucu ise ortak bir pine (genellikle pin 10) bağlıdır. Bu yapı, birden fazla direnci tek bir kompakt bileşende bir araya getirerek PCB’de yer tasarrufu sağlar ve montajı kolaylaştırır. ±5% veya ±2% tolerans seçenekleriyle sunulan bu direnç ağı, karbon film veya metal film teknolojisi ile üretilir ve yüksek stabilite sunar.
Anahtar Özellikler
-
Direnç Değeri: 4.7kΩ (472) x 9 direnç
-
Konfigürasyon: Bussed (9 direnç + 1 ortak uç)
-
Pin Sayısı: 10 (9 bağımsız + 1 ortak pin)
-
Tolerans: ±5% (bazı modellerde ±2%)
-
Güç Derecesi: 1.13W toplam (her direnç için ~0.125W)
-
Direnç Malzemesi: Karbon film veya metal film
-
Paket: SIP (Single In-line Package)
-
Montaj Tipi: Delikli montaj (Through-hole)
-
Sıcaklık Katsayısı: ±200ppm/°C (tipik)
-
Çalışma Sıcaklığı: -55°C ila +125°C
-
Dielektrik Dayanım: Flashover, mekanik hasar veya izolasyon arızası yok
-
Boyutlar: Yaklaşık 25.4mm x 2.5mm x 8mm
-
Özellikler:
-
Ortak bus bağlantısı ile kompakt tasarım
-
Yüksek güvenilirlik ve stabilite
-
RoHS uyumlu
-
Dot işaretlemesi ile ortak pin göstergesi
-
Devre kartlarında yer tasarrufu
4.7K Ohm Sıra Direnç 9+1’in Avantajları
-
Yer Tasarrufu: Dokuz direnci tek bir pakette birleştirerek PCB’de alan kazandırır.
-
Kolay Montaj: SIP paketi, delikli montaj ile hızlı ve güvenilir kurulum sağlar.
-
Ortak Bağlantı: Bussed konfigürasyon, pull-up/pull-down devrelerinde kullanım kolaylığı sunar.
-
Yüksek Güvenilirlik: Karbon veya metal film teknolojisi, uzun ömür ve stabil performans sağlar.
-
Çok Yönlü Kullanım: Dijital ve analog devrelerde geniş uygulama yelpazesi.
Tipik Uygulama Alanları
4.7K Ohm 9+1 sıra direnç, çok çeşitli elektronik uygulamalarda kullanılır:
-
Dijital Devreler: Mikrodenetleyici ve lojik devrelerde pull-up/pull-down dirençleri.
-
Arcade Makineleri: Retro oyun makinelerinin CPU ve video PCB’lerinde.
-
Sinyal İşleme: Analog sinyal filtreleme ve voltaj bölücü devreleri.
-
Endüstriyel Kontrol Sistemleri: Sensör arayüzleri ve kontrol kartları.
-
Eğitim ve Prototip: Breadboard, Arduino ve deney devrelerinde.
Pin Konfigürasyonu (SIP 10-Pin)
-
Pin 1-9: Bağımsız direnç uçları (her biri 4.7kΩ)
-
Pin 10: Ortak uç (genellikle toprak veya Vcc, dot işaretli)
Not: Ortak pin, devre tasarımına bağlı olarak Vcc veya GND’ye bağlanabilir. Pin 10’un ortak uç olduğu datasheet ile doğrulanmalıdır.
Teknik Notlar ve Öneriler
-
Montaj: SIP paketi, PCB’lere lehimlenirken düşük sıcaklık ve uygun lehim teknikleri kullanılmalıdır. Pinler, bükülmeye karşı hassas olabilir; dikkatli montaj önerilir.
-
Isı Dağıtımı: Her direnç için ~0.125W güç derecesi, düşük güç uygulamaları için yeterlidir. Yüksek akımlarda PCB tasarımı optimize edilmelidir.
-
Polarite: Dot işaretlemesi, ortak pini (genellikle pin 10) gösterir; datasheet ile kontrol edilmelidir.
-
Sahte Ürün Uyarısı: Düşük kaliteli veya sahte resistor network’lerden kaçınmak için güvenilir bir tedarikçi seçilmelidir.
-
Datasheet İncelemesi: Üreticiye özgü detaylar için datasheet kontrol edilmelidir.
Stok Durumu ve Fiyat Teklifi
4.7K Ohm 9+1 sıra direnç için stok durumu ve fiyat teklifi almak isterseniz, Deltaset Elektronik ile iletişime geçebilirsiniz. Toplu siparişler ve güncel stok bilgileri için aşağıdaki iletişim kanallarını kullanabilirsiniz:
Neden 4.7K Ohm Sıra Direnç 9+1’i Tercih Etmelisiniz?
4.7K Ohm 9+1 sıra direnç, kompakt SIP paketi, ortak bus bağlantısı ve yüksek güvenilirliği ile dijital ve analog devrelerde ideal bir seçimdir. Pull-up/pull-down uygulamaları, arcade makineleri ve prototip devreleri için optimize edilmiştir. RoHS uyumluluğu ve düşük maliyetli yapısı, hem hobi hem de endüstriyel projeler için uygundur. Stok durumu ve fiyat teklifi için Deltaset Elektronik ile iletişime geçerek projelerinizde stabil performans elde edebilirsiniz.
