74HC14D SOIC-14 - DELTASET ELEKTRONİK

74HC14D 6 KANAL SCHMİTT-TRİGGER INVERTER SOIC-14 YÜKSEK HIZ STOK

* * * * * *

Ürün Kodu 34113460

Stok Kodu 74HC14D-SOIC stok kodlu ürünümüz, orijinal 74HC14D SOIC-14 paket altı bağımsız Schmitt-trigger inverter entegresidir. Histerezis özelliğiyle gürültülü ve yavaş değişen sinyalleri temiz kare dalgaya dönüştürür, osilatör, debounce, dalga şekillendirme.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

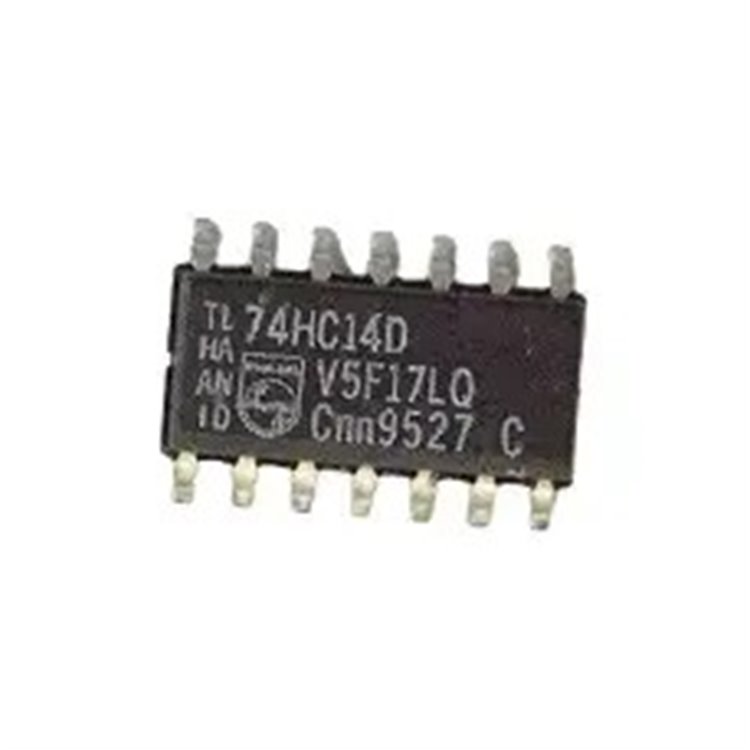

74HC14D 6 Kanal Schmitt-Trigger Inverter SOIC-14

74HC14D için resim sonucu

Ürün Özellikleri ve Satın Alma Bilgileri

74HC14D’nin Teknik Özellikleri
74HC14D, HCT/4000 serisi CMOS lojik ailesine ait altı bağımsız inverting Schmitt-trigger entegresidir. Gürültülü sinyalleri temiz kare dalgaya dönüştürmede çok etkilidir. İşte temel teknik özellikleri:

Inverter Sayısı: 6 bağımsız inverting Schmitt-trigger
Histerezis Gerilimi: Pozitif ve negatif eşik aralığı (tipik 0.9V – 3.2V @ VDD=5V)
Besleme Gerilimi (VCC): 2V ila 6V
Giriş Yüksek Seviye (VIH): Minimum VCC × 0.7V
Giriş Düşük Seviye (VIL): Maksimum VCC × 0.3V
Çıkış Akımı: ±4mA (sink/source @ VCC=4.5V)
Propagation Delay: Tipik 15-20 ns (@ VCC=5V)
Maksimum Clock Frekansı: 50 MHz civarı (@ VCC=5V)
Güç Tüketimi: Çok düşük (quiescent <4µA)
Gürültü Bağışıklığı: Çok yüksek (Schmitt-trigger histerezisi sayesinde)
Çalışma Sıcaklık Aralığı: -40°C ila +125°C
Paket Tipi: SOIC-14 (SMD, dar gövde)
RoHS Uyumluluğu: Evet

Bu özellikler, 74HC14D’yi gürültülü ortamda sinyal koşullandırma ve osilatör devreleri için ideal kılar. Geniş besleme aralığı farklı sistemlere uyum sağlar.74HC14D’nin Avantajları

Schmitt-Trigger Histerezisi → Gürültülü, yavaş değişen veya kararsız sinyalleri temiz kare dalgaya dönüştürür.
Geniş Besleme Aralığı → 2V-6V ile 3.3V ve 5V sistemlere doğrudan uyumlu.
Düşük Güç Tüketimi → Pil ile çalışan cihazlarda uzun ömür sağlar.
Yüksek Hız → 50 MHz+ clock frekanslarında stabil çalışma.
Kompakt SOIC-14 Paket → Modern SMD PCB tasarımlarında yer tasarrufu, otomatik montaj uyumlu.
Dayanıklılık → Geniş sıcaklık aralığı ile endüstriyel koşullara uygun.

74HC14D’nin Kullanım Alanları
74HC14D hex Schmitt-trigger inverter, sinyal şekillendirme ve osilatör gerektiren birçok uygulamada tercih edilir. Başlıca kullanım alanları şunlardır:

Sinyal Koşullandırma: Gürültülü analog sinyalleri dijital kare dalgaya dönüştürme
Osilatör Devreleri: RC osilatörler, astable/monostable multivibrator ve saat jeneratörleri
Debounce Devreleri: Buton ve mekanik switch gürültü temizleme
Dalga Şekillendiriciler: Sinüs-kare dalga dönüştürücüler ve yavaş sinyal temizleme
Kontrol ve Otomasyon: Sensör arayüzü, seviye algılama ve lojik seviye dönüştürme
Hobi ve Eğitim Projeleri: Arduino/PIC tabanlı sinyal işleme ve lojik deneyleri

IRF540N Satın Alma Opsiyonu: DeltaSet Elektronik
Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, orijinal 74HC14D SOIC-14 gibi kaliteli CMOS lojik entegreleri stoklarında bulundurur. Hızlı teslimat, müşteri odaklı hizmet ve güvenilir tedarik ile öne çıkıyoruz.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Adres: Necatibey Cad. No:49 Kat:5 Karaköy İstanbul
Ödeme Seçeneği: Sadece Havale/EFT
Teslimat: Aynı gün kargo (15:00'e kadar siparişlerde)

İhtiyacınız olan diğer komponentler için lütfen teklif isteyiniz. DeltaSet Elektronik, projelerinizde yanınızda!
