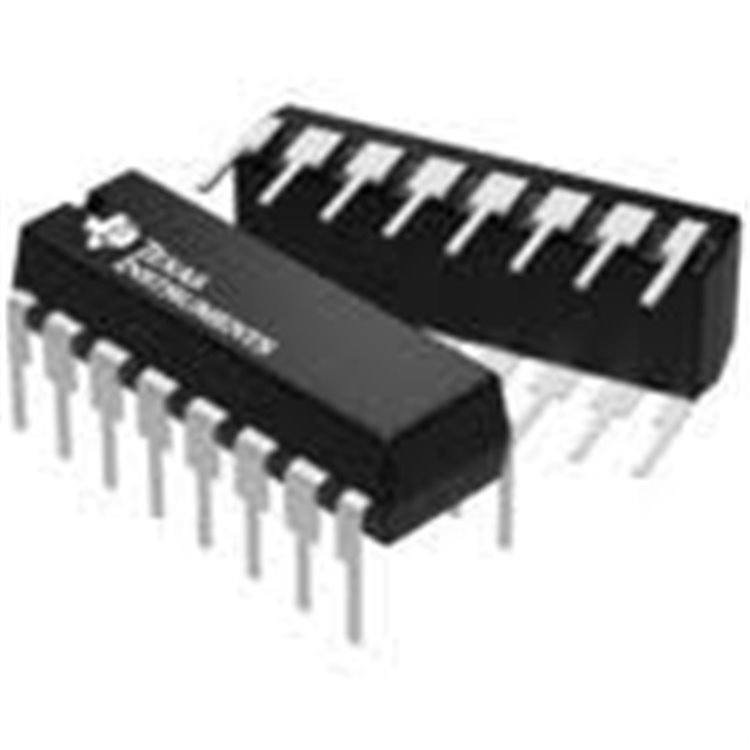

74HC174 DIP-16 - DELTASET ELEKTRONİK

74HC174 6’LI D FLİP-FLOP CMOS

* * * * * *

Ürün Kodu 34113179

Stok Kodu 74HC174 DIP-16, Texas Instruments’ın 6’lı D flip-flop CMOS entegresidir. Ortak saat ve asenkron reset ile pozitif kenar tetiklemeli veri saklama ve senkronizasyon devrelerinde kullanılır. DeltaSet Elektronik stoklarında mevcut!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

74HC174 6’lı D Flip-Flop CMOS

74HC174 6’lı D Flip-Flop CMOS için resim sonucu

Ürün Özellikleri ve Satın Alma Bilgileri

74HC174 DIP-16’nın Teknik Özellikleri
74HC174, Texas Instruments tarafından üretilen yüksek hızlı CMOS 6’lı D flip-flop entegre devresidir. Altı bağımsız D flip-flop, ortak saat ve reset girişine sahiptir. İşte temel teknik özellikleri:

Fonksiyon: 6’lı D Flip-Flop (Hex D-Type)
Çalışma Voltajı: 2V ila 6V
Maksimum Saat Frekansı: 70 MHz (tipik, VCC=5V)
Yayılma Gecikmesi: 15 ns (tipik, VCC=5V)
Girişler: D0-D5 (Veri), CP (Ortak Saat), MR (Asenkron Reset)
Çıkışlar: Q0-Q5 (6-bit durum)
Tetikleme: Pozitif kenar (CP yükselen kenar)
Reset: Asenkron (MR düşükken tüm Q çıkışları sıfırlanır)
Çıkış Akımı: ±4 mA (VCC=4.5V)
Güç Tüketimi: 80 µW (bekleme, tipik)
Çalışma Sıcaklığı Aralığı: -40°C ila +85°C
Paket Tipi: DIP-16 (THT - delikli montaj)
RoHS Uyumluluğu: Kurşunsuz, çevre dostu standartlara uygun

Sertifikalar: JEDEC standartlarına uyumlu

Bu özellikler, 74HC174’ü düşük güç, geniş voltaj aralığı ve yüksek hız gerektiren senkron devrelerde ideal bir bileşen yapar. CMOS teknolojisi, TTL’ye göre daha düşük güç tüketimi sağlar.74HC174 DIP-16’nın Avantajları

Geniş Voltaj Aralığı: 2V-6V ile batarya ve 5V sistemlere tam uyum sağlar.
Düşük Güç Tüketimi: 80 µW bekleme ile enerji verimliliği sunar.
Yüksek Hız: 70 MHz saat frekansı ile hızlı veri yakalama sağlar.
Ortak Saat ve Reset: Tek CP ve MR ile tüm flip-flop’ları senkronize eder.
Pozitif Kenar Tetikleme: Standart CMOS sistemlerle uyumlu yükselen kenar tetikleme.

Dayanıklılık: -40°C ila +85°C ile endüstriyel koşullarda güvenilir çalışır.

74HC174 DIP-16’nın Kullanım Alanları
74HC174, veri saklama ve senkronizasyon devrelerinde yaygın olarak tercih edilir. Başlıca kullanım alanları:

Veri Registeri: Mikrodenetleyicilerde geçici 6-bit veri saklama sağlar.
Durum Makinesi: FSM (Finite State Machine) tasarımlarında durum bitlerini tutar.
Senkron Sayıcı: Saatli sayıcı devrelerinde basamak registeri olarak kullanılır.
Veri Gecikmesi: Saat döngüsü gecikmeli sinyal üretimi için kaskad bağlantı yapılır.
Port Genişletme: Paralel portlarda 6-bit tampon register görevi görür.

Eğitim ve Prototipleme: 74HC serisi eğitim setlerinde temel flip-flop devresi olarak kullanılır.

74HC174 DIP-16 Satın Alma Opsiyonu: DeltaSet Elektronik
Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olan DeltaSet Elektronik, 74HC174 DIP-16 gibi yüksek kaliteli CMOS mantık entegrelerini stoklarında bulundurur. DeltaSet Elektronik, hızlı teslimat, uzman danışmanlık ve müşteri odaklı hizmet anlayışıyla öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Teslimat: Aynı gün kargo (15:00’e kadar verilen siparişlerde)
Adres: Necatibey Cad. No:49 Kat:5 Karaköy, İstanbul
Kargo : Aras kargo,Yurtiçi kargo

Ödeme Seçenekleri: Havale ve EFT

İHTİYACINIZ OLAN DİĞER KOMPONENTLER İÇİN LÜTFEN TEKLİF İSTEYİNİZ.
