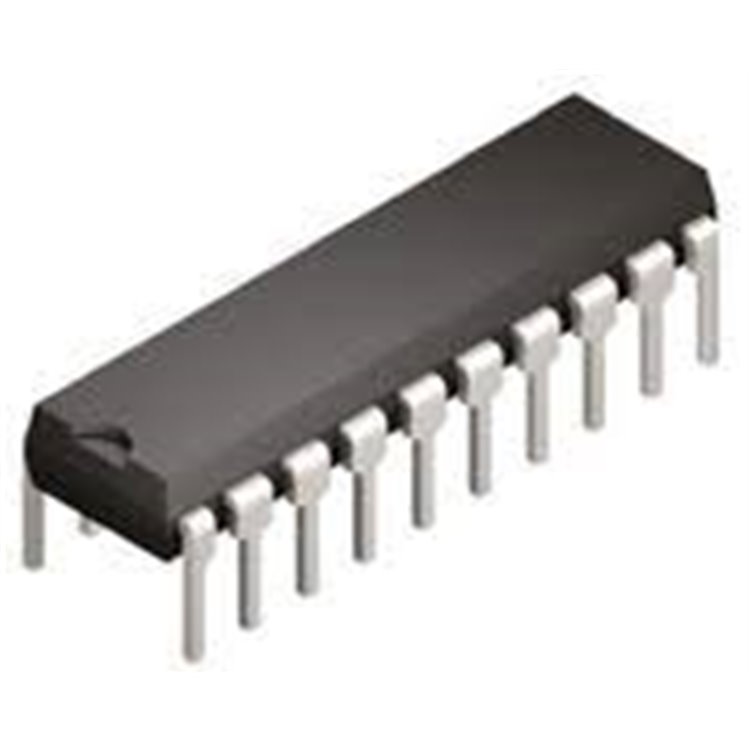

74HC4352N Philips Entegre Devre, yüksek hızlı CMOS teknolojisiyle tasarlanmış çift 4 kanallı analog çoklayıcı/ayırıcı (multiplexer/demultiplexer) entegresidir. Analog ve dijital sinyalleri seçmek veya yönlendirmek için kullanılan bu IC, geniş bir analog giriş voltaj aralığı ve düşük güç tüketimiyle dikkat çeker. DIP-20 paketinde sunulan 74HC4352N, Arduino, Raspberry Pi, mikrodenetleyiciler ve diğer elektronik devrelerle uyumludur. Philips’in (şimdi NXP) 74HC serisi teknolojisi, yüksek hız, düşük ON direnci ve TTL uyumluluğu sağlar. Telekomünikasyon, veri toplama sistemleri, ses/video yönlendirme ve sensör arabirimleri gibi geniş bir uygulama yelpazesine sahiptir.
74HC4352N Philips Entegre Devrenin Özellikleri
74HC4352N, iki bağımsız 4 kanallı analog çoklayıcı/ayırıcı içerir ve yüksek hızlı Si-gate CMOS teknolojisiyle üretilmiştir. Düşük ON direnci ve geniş voltaj aralığı, hem analog hem de dijital sinyaller için idealdir. İşte temel teknik özellikler:
-
Fonksiyon: Çift 4 kanallı analog çoklayıcı/ayırıcı
-
Teknoloji: Yüksek hızlı CMOS (74HC serisi), TTL uyumlu girişler
-
Paket Tipi: DIP-20 (Dual In-line Package, delikli montaj)
-
Besleme Voltajı (VCC): 2V - 6V (tipik 5V)
-
Analog Giriş Voltaj Aralığı: ±5V (VEE = -5V, VCC = 5V)
-
ON Direnci (RON): ~70Ω tipik (VCC = 5V, VEE = 0V)
-
Anahtarlama Süreleri:
-
Pin Sayısı: 20
-
8 x analog giriş/çıkış (Y0-Y3, Z0-Z3)
-
2 x ortak giriş/çıkış (COM1, COM2)
-
4 x seçim girişi (S0, S1)
-
2 x etkinleştirme pini (E1, E2, aktif düşük)
-
VCC, GND, VEE
-
Çalışma Sıcaklığı: -40°C ila +85°C
-
Güç Tüketimi: Düşük, tipik 20µA (statik, VCC = 5V)
-
Özellikler:
-
Düşük ON direnci ve düşük sinyal bozulması
-
Geniş analog sinyal aralığı
-
Yüksek gürültü bağışıklığı
-
JEDEC 7A standartlarına uyumlu
-
Paket İçeriği:
Bu özellikler, 74HC4352N’yi analog ve dijital sinyal yönlendirme uygulamaları için güvenilir bir seçim haline getirir.
74HC4352N Philips Entegre Devrenin Kullanım Alanları
74HC4352N, analog ve dijital sinyalleri seçmek veya yönlendirmek için tasarlanmıştır. Başlıca uygulama alanları şunlardır:
-
Telekomünikasyon Sistemleri: Sinyal yönlendirme ve anahtar matrisleri.
-
Veri Toplama Sistemleri: Sensör sinyallerini çoklama.
-
Ses ve Video Yönlendirme: Ses/video sinyallerini seçme ve dağıtma.
-
Eğitim Projeleri: Arduino tabanlı analog sinyal işleme deneyleri.
-
Endüstriyel Otomasyon: Sensör arabirimleri ve kontrol sistemleri.
-
Hobi Projeleri: Çoklu sensör veya sinyal seçimi gerektiren devreler.
-
Test ve Ölçüm Cihazları: Çoklu giriş sinyallerini analiz için yönlendirme.
Düşük güç tüketimi ve yüksek hız, bu entegreyi taşınabilir ve sabit sistemler için uygun kılar.
74HC4352N ile Arduino ve Mikrodenetleyici Kullanımı
74HC4352N, Arduino ve diğer mikrodenetleyicilerle analog veya dijital sinyal seçimi için kolayca kullanılabilir. Aşağıdaki bağlantı şeması ve adımlar, bir sensör seçme devresi örneğini gösterir:
Bağlantı Şeması
-
VCC (Pin 20): Arduino 5V pinine.
-
GND (Pin 10): Arduino GND pinine.
-
VEE (Pin 7): Negatif besleme gerekirse -5V; yoksa GND’ye bağlanır.
-
S0, S1 (Pin 9, 8): Arduino dijital pinleri (örn. 2, 3) ile kanal seçimi.
-
E1, E2 (Pin 6, 16): Etkinleştirme pinleri, Arduino dijital pinleri (örn. 4, 5, aktif düşük).
-
Y0-Y3, Z0-Z3 (Pin 1-4, 11-14): Analog giriş/çıkışlar (sensörler veya sinyaller).
-
COM1, COM2 (Pin 12, 15): Ortak çıkış, Arduino analog pini (örn. A0).
Arduino Kodu
Aşağıdaki kod, 74HC4352N ile bir sensör sinyalini seçer ve okur:
const int S0_PIN = 2; // Seçim pini 0 const int S1_PIN = 3; // Seçim pini 1 const int E1_PIN = 4; // Etkinleştirme pini 1 const int COM_PIN = A0; // Ortak çıkış (analog okuma) void setup() { pinMode(S0_PIN, OUTPUT); pinMode(S1_PIN, OUTPUT); pinMode(E1_PIN, OUTPUT); digitalWrite(E1_PIN, LOW); // Çoklayıcıyı etkinleştir Serial.begin(9600); } void loop() { // Kanal 0’ı seç (Y0) digitalWrite(S0_PIN, LOW); digitalWrite(S1_PIN, LOW); int value = analogRead(COM_PIN); Serial.print("Kanal 0: "); Serial.println(value); delay(1000); // Kanal 1’i seç (Y1) digitalWrite(S0_PIN, HIGH); digitalWrite(S1_PIN, LOW); value = analogRead(COM_PIN); Serial.print("Kanal 1: "); Serial.println(value); delay(1000); }
Not: E1 ve E2 pinleri HIGH yapıldığında ilgili çoklayıcı devre dışı kalır. Analog sinyaller için VEE pini uygun şekilde yapılandırılmalıdır.
Neden 74HC4352N Philips Entegre Devreyi Seçmelisiniz?
-
Geniş Voltaj Aralığı: ±5V analog sinyalleri destekler.
-
Düşük ON Direnci: 70Ω tipik, düşük sinyal bozulması sağlar.
-
Hızlı Anahtarlama: 35ns açılma süresi, yüksek hızlı uygulamalara uygun.
-
Kompakt Tasarım: DIP-20 paketi, prototip ve üretim için ideal.
-
TTL Uyumluluğu: Mevcut dijital devrelerle kolay entegrasyon.
Dezavantaj: Analog sinyaller için dikkatli voltaj yapılandırması gerektirir; VEE pini kullanılmazsa sinyal aralığı sınırlanabilir.
Teknik Özellikler Tablosu
|
|
|
|
|
74HC4352N Philips Entegre Devre
|
|
|
Çift 4 Kanallı Analog Çoklayıcı/Ayırıcı
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Açılma: ~35ns, Kapanma: ~30ns
|
|
|
|
|
|
|
|
|
~10-25 TL (satıcıya göre değişir)
|
Sıkça Sorulan Sorular (SSS)
1. 74HC4352N Arduino ile uyumlu mu?
Evet, 5V lojik seviyeleriyle Arduino ile uyumludur. Seçim ve etkinleştirme pinleri dijital pinlerle kontrol edilir.
2. 74HC4352N ile 74HCT4352 arasındaki fark nedir?
74HC4352N, CMOS giriş seviyelerini desteklerken, 74HCT4352 TTL uyumlu girişlere sahiptir, bu da TTL devreleriyle entegrasyonu kolaylaştırır.
3. Analog sinyaller için VEE pini gerekli mi?
Evet, ±5V gibi geniş bir analog sinyal aralığı için VEE pini negatif voltaja (örn. -5V) bağlanmalıdır. Tek besleme için GND’ye bağlanabilir, ancak sinyal aralığı sınırlanır.
4. 74HC4352N dış mekanda kullanılabilir mi?
Evet, -40°C ila +85°C çalışma aralığı sayesinde dış mekanlarda kullanılabilir, ancak nem ve toza karşı koruma önerilir.
5. 74HC4352N yerine hangi IC’ler kullanılabilir?
CD4052, 74HC4052 veya DG409 gibi eşdeğer analog çoklayıcılar kullanılabilir, ancak pin uyumluluğu kontrol edilmelidir.
Kurulum ve Kullanım İpuçları
-
Doğru Bağlantı: Pin şemasını datasheet’ten kontrol edin. VCC, GND ve VEE’yi doğru yapılandırın.
-
Voltaj Yapılandırması: Analog sinyaller için VEE pinini uygun şekilde bağlayın.
-
Sinyal Koruması: Girişlerde aşırı voltajı önlemek için uygun dirençler kullanın.
-
Test Devresi: Basit bir sensör seçme devresiyle entegreyi test edin.
-
ESD Önlemi: Statik elektriğe karşı ESD korumalı ortamda çalışın.
Nereden Satın Alabilirsiniz?
74HC4352N Philips Entegre Devre satın almak için Deltaset Elektronik Toptan Komponent ile iletişime geçiniz. Güvenilir tedarik, uygun fiyatlar ve toptan alım seçenekleri için Deltaset Elektronik, elektronik komponent ihtiyaçlarınızda doğru adres!
