74HC595 SOIC16 - DELTASET ELEKTRONİK

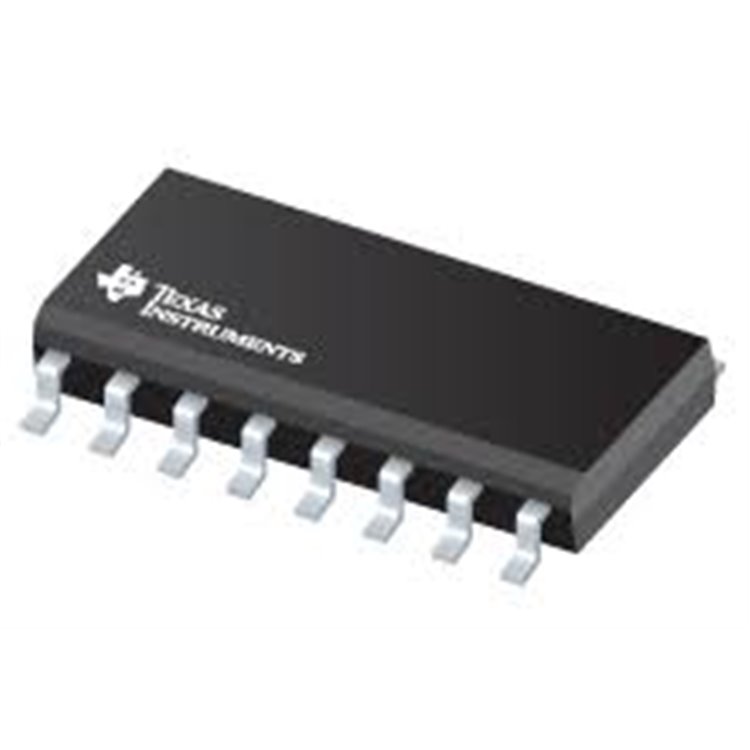

74HC595 SOIC-16 SHİFT REGİSTER – 8-BİT SERİ-PARALEL, 100MHZ

* * * * * *

Ürün Kodu 34112951

Stok Kodu 74HC595 SOIC-16 Shift Register – 8-Bit Seri-Paralel Çözüm

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

74HC595 SOIC-16 Shift Register

Circuito Integrado 74HC595 SMD - Shift Register SOIC 16

74HC595, Texas Instruments’ın 8-bit shift register entegre devresidir. SOIC-16 kılıfta, 100MHz maksimum saat frekansı, seri giriş-paralel çıkış (SIPO) ve kaskad bağlama desteği ile LED sürücüleri, mikrodenetleyici arayüzleri ve dijital kontrol uygulamaları için tasarlanmıştır. Düşük güç tüketimi (80µA bekleme) ve geniş voltaj aralığı (2V-6V), Arduino ve diğer 3.3V/5V sistemlerle uyumludur.

Özellikler

Tip: 8-bit seri-paralel shift register (SIPO).
Saat Frekansı: 100MHz (
@6V
).
Besleme Voltajı: 2V ila 6V.
Çıkış Akımı: ±6mA (pin başına), ±70mA toplam.
Güç Tüketimi: 80µA (bekleme, tipik).
Kılıf: SOIC-16 (yüzey montaj, 9.9mm × 3.9mm).
Özellikler: 8-bit depolama kaydı, kaskad bağlama, çıkış etkinleştirme (OE).
Lojik Ailesi: HC (yüksek hızlı CMOS).

Kullanım Alanları

LED matris ve ekran sürücüleri.
Mikrodenetleyici GPIO genişletme (Arduino, ESP32).
Seri veri aktarımı ve kontrol devreleri.
Dijital sinyal işleme ve otomasyon sistemleri.

Teknik Özellikler

Özellik	Değer
Bit Sayısı	8
Saat Frekansı	100MHz ( @6V )
V <sub> CC </sub>	2V - 6V
I <sub> CC </sub> (Bekleme)	80µA
Çıkış Akımı	±6mA (pin)
Yayılım Gecikmesi	13ns ( @5V )
Çalışma Sıcaklığı	-40°C ila +85°C
Kılıf	SOIC-16

Kaynak: Texas Instruments 74HC595 Veri Sayfası

Neden 74HC595?

Yüksek hız (100MHz), düşük güç tüketimi (80µA) ve 8-bit SIPO tasarımı ile LED sürücüleri ve GPIO genişletme için ideal. SOIC-16 kılıf, kompakt yüzey montaj tasarımlarına uygundur. Kaskad bağlama, çoklu cihaz kontrolünü kolaylaştırır.

Nasıl Kullanılır?

Pin Bağlantıları: Seri veri (DS), saat (SHCP), mandal (STCP), çıkış etkinleştirme (OE), 8 paralel çıkış (Q0-Q7; veri sayfası kontrolü).
Besleme: 2V-6V (tipik 3.3V/5V), GND bağlantısı.
Kontrol: DS’ye seri veri, SHCP ile kaydırma, STCP ile çıkışa aktarım.
Montaj: SOIC-16 yüzey montaj, lehimleme <260°C, 10s.
Koruma: Giriş voltajı V<sub>CC</sub>+0.5V’yi aşmamalı, ESD’ye dikkat.

SSS

74HC595 vs 74HCT595?
HC, 2V-6V CMOS uyumlu; HCT, 4.5V-5.5V TTL uyumlu.
Arduino ile kullanılabilir mi?
Evet, 3.3V/5V uyumlu, Arduino ShiftOut kütüphanesi ile kolayca kontrol edilir.
