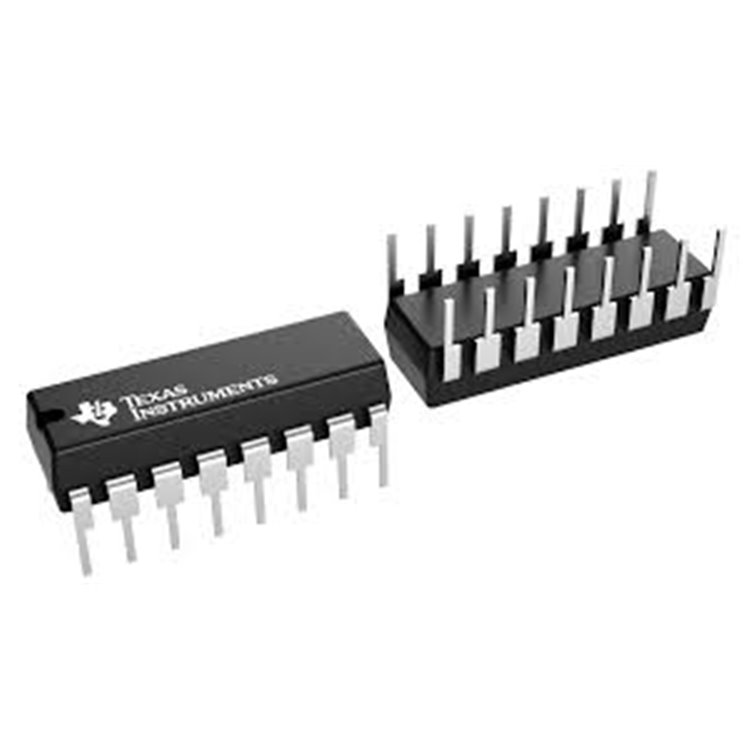

74LS221 DIP-16 DUAL MONOSTABLE MULTİVİBRATOR IC - DELTASET ELEKTRONİK

74LS221 DUAL MONOSTABLE MULTİVİBRATOR, TTL UYUMLU

* * * * * *

Ürün Kodu 344811122

Stok Kodu Stok Kodu: DS-74LS221-DIP16 74LS221 DIP-16 Dual Monostable Multivibrator IC, TTL uyumlu, darbe üretimi için ideal. DELTASET ELEKTRONİK ile zamanlama devrelerinde güvenilir performans!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

74LS244 DIP-20 BUFFER ENTEGRESİ

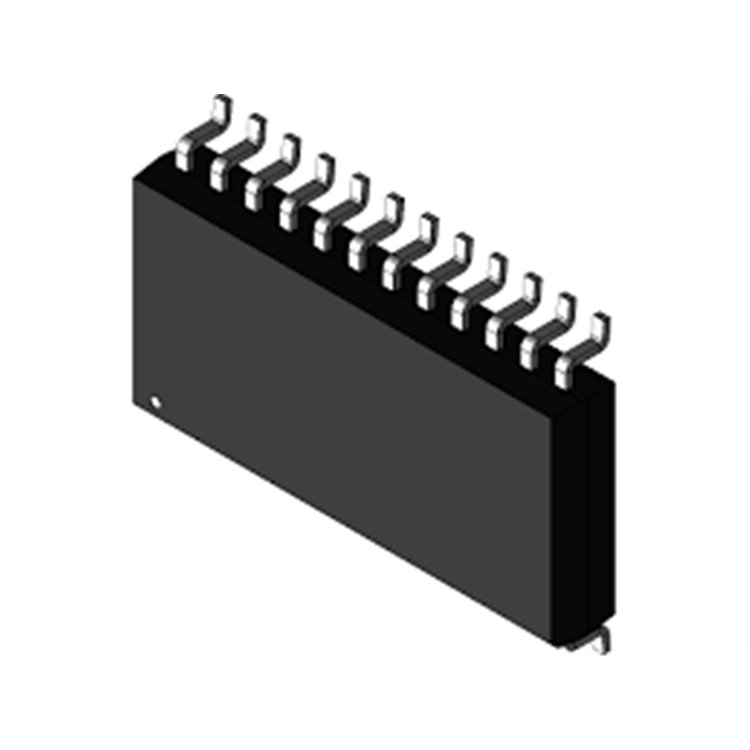

SN74ALS646A SOIC-24 TRANSCEİVER - DELTASET ELEKTRONİK

74LS258 DIP-16 - DELTASET ELEKTRONİK

74LS266 DIP-14 QUAD XNOR GATE - DELTASET ELEKTRONİK

74LS83 DIP-16 4-BİT BİNARY FULL ADDER IC - DELTASET ELEKTRONİK

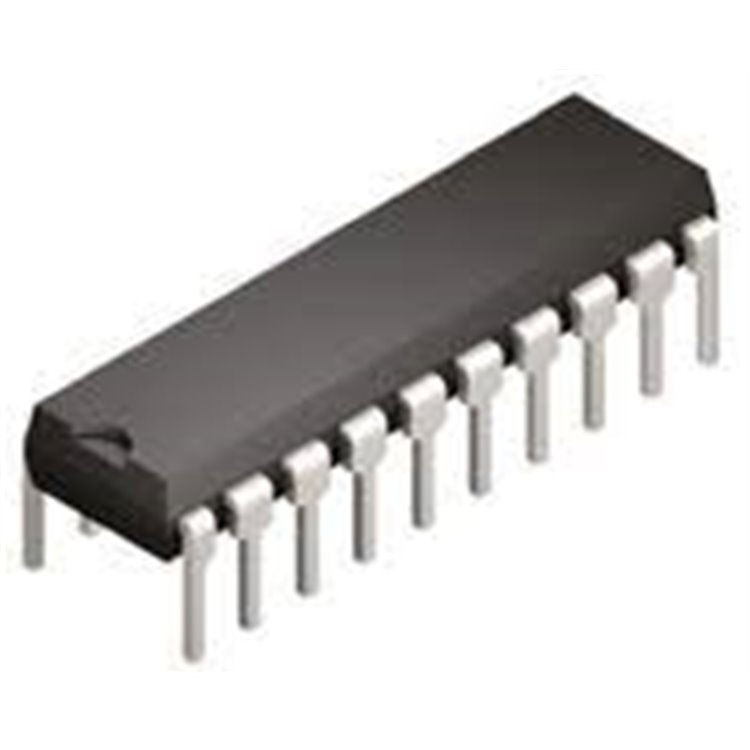

74LS244 DIP-20 THT IC - DELTASET ELEKTRONİK

SN74LS33N,-74LS33,54LS33, DIP-14 - DELTASET ELEKTRONİK

SN74LS124N DIP-16 DUAL VCO IC - DELTASET ELEKTRONİK

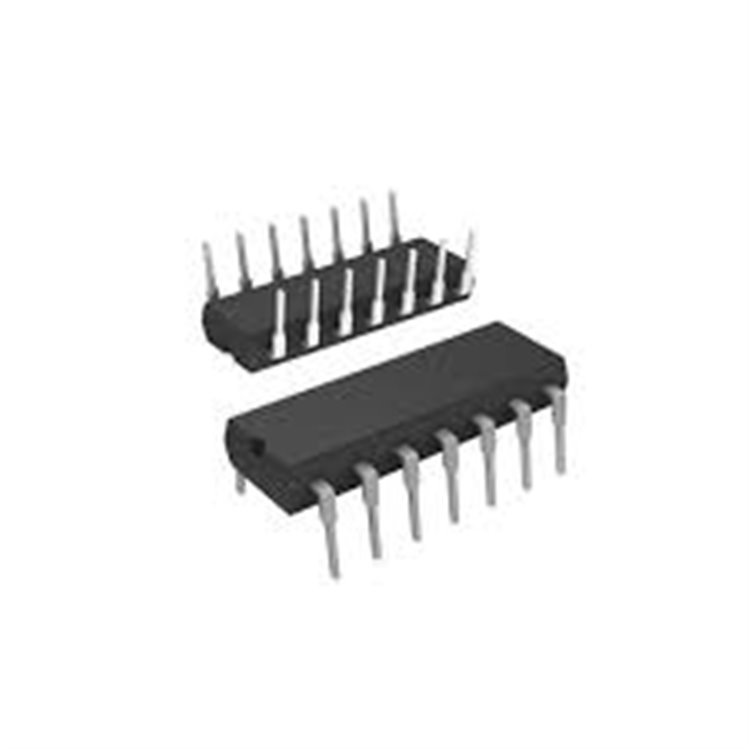

74LS14 DIP-14 HEX SCHMİTT TRİGGER - DELTASET ELEKTRONİK

74LS189 DIP-16 - DELTASET ELEKTRONİK

74LS241 DIP-20 OCTAL BUFFER/LİNE DRİVER IC - DELTASET ELEKTRONİK

74LS280 DIP-14 - DELTASET ELEKTRONİK

74LS259 DIP-16 - DELTASET ELEKTRONİK

74LS273/54LS273 DIP-20 THT IC - DELTASET ELEKTRONİK

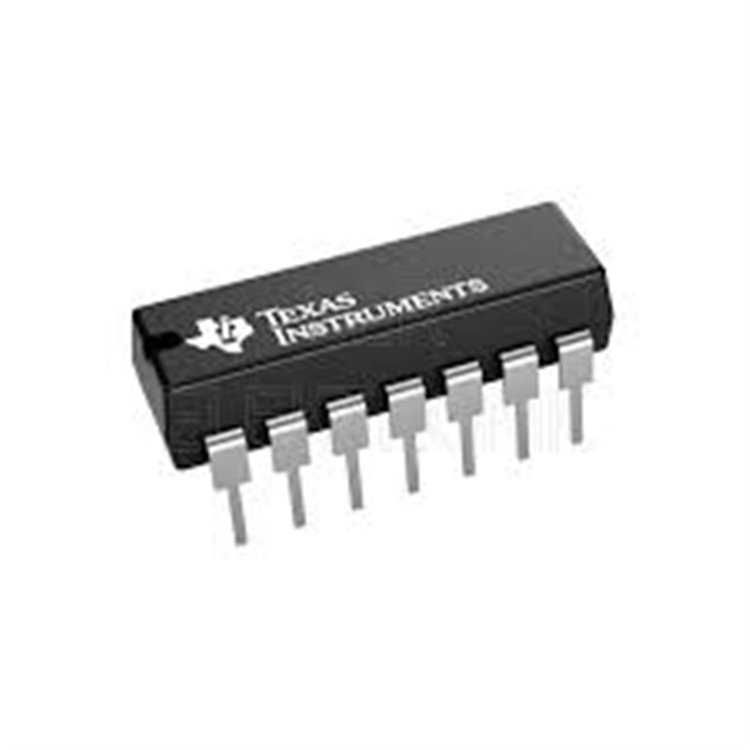

SN74LS259 - DELTASET ELEKTRONİK

74LS221 DIP-16 Dual Monostable Multivibrator Entegresi - DELTASET ELEKTRONİK

74LS221 DIP-16 Dual Monostable Multivibrator Entegresi - DELTASET ELEKTRONİKÜrün Açıklaması:
74LS221, Texas Instruments ve diğer üreticiler tarafından sunulan, DIP-16 (Dual In-Line Package, Through-Hole Technology) paketinde bir dual monostable multivibrator entegre devresidir. İki bağımsız monostable multivibrator (tek atımlı devre) içerir ve düşük güç tüketimli Schottky TTL (LSTTL) teknolojisi ile üretilmiştir. JEDEC standartlarına uygundur. Her multivibrator, tetikleyici bir giriş sinyali (yükselen veya düşen kenar) ile sabit süreli bir çıkış darbesi üretir; darbe süresi harici direnç (Rext) ve kapasitör (Cext) ile ayarlanabilir. Asenkron sıfırlama (Clear) ve tetikleme girişleri (A, B) ile esnek kontrol sağlar. Zamanlama devreleri, darbe üretimi, gecikme oluşturma ve frekans bölme gibi uygulamalarda yaygın olarak kullanılır. DELTASET ELEKTRONİK, projeleriniz için orijinal ve yüksek kaliteli komponentler sunar!Ürün Özellikleri:

Ürün Tipi: Dual Monostable Multivibrator
Model: 74LS221 (örn. SN74LS221N)
Paket Türü: DIP-16 (Through-Hole Technology, THT)
Besleme Voltajı (Vcc): 4.75V - 5.25V (tipik 5V)
Giriş Voltajı: TTL uyumlu (Vih ≥ 2.0V, Vil ≤ 0.8V)
Çıkış Akımı: 8mA (yüksek seviye), 16mA (düşük seviye)
Yayılım Gecikmesi: 45ns (tipik, @ Vcc=5V)
Darbe Süresi: Harici Rext/Cext ile ayarlanabilir (tipik 100ns - 100ms)
Pin Konfigürasyonu:
- Multivibrator 1: Pin 1 (A1, tetikleyici giriş), Pin 2 (B1, tetikleyici giriş), Pin 3 (CLR1, sıfırlama), Pin 4 (Q1), Pin 12 (Q¯1), Pin 14-15 (Rext/Cext1)
- Multivibrator 2: Pin 9 (A2, tetikleyici giriş), Pin 10 (B2, tetikleyici giriş), Pin 11 (CLR2, sıfırlama), Pin 12 (Q2), Pin 4 (Q¯2), Pin 6-7 (Rext/Cext2)
- Pin 8: GND
- Pin 16: Vcc
Çalışma Sıcaklığı: 0°C ile +70°C
Uygulamalar: Darbe üretimi, zamanlama devreleri, gecikme oluşturma, frekans bölme, dijital kontrol sistemleri
Özellikler:
- İki bağımsız monostable multivibrator
- Harici Rext/Cext ile ayarlanabilir darbe süresi
- Asenkron sıfırlama (Clear) özelliği
- Düşük güç tüketimi
- RoHS uyumlu
Boyutlar: Standart DIP-16 paket (19.3mm x 6.35mm x 3.9mm, yaklaşık)

Kullanım Talimatları:

Bağlantı: Vcc (Pin 16) 5V’a, GND (Pin 8) toprağa bağlayın.
Tetikleme: A1/A2 (Pin 1, 9) veya B1/B2 (Pin 2, 10) girişlerine tetikleyici sinyal uygulayın (A düşen kenar, B yükselen kenar tetikler).
Darbe Süresi: Rext/Cext (Pin 14-15, 6-7) ile darbe süresini ayarlayın; formül: t ≈ 0.7 × Rext × Cext (Rext: 5kΩ-180kΩ, Cext: uygun kapasitör).
Sıfırlama: CLR1/CLR2 (Pin 3, 11) düşük (0V) yapıldığında çıkış sıfırlanır (aktif düşük).
Lehimleme: Aşırı ısınmadan kaçının; kısa süreli, düşük sıcaklıkta lehimleme yapın.
ESD Koruması: Antistatik önlemler alın; ürün antistatik torbada gönderilir.

Neden DELTASET ELEKTRONİK?

Hızlı Kargo: Saat 11:53 öncesi siparişlerde aynı gün kargo, 3 iş günü içinde teslimat.
Güvenilir Kalite: Orijinal ve yüksek kaliteli elektronik komponentler.
Müşteri Desteği: Uzman ekibimizle kullanım ve teknik destek.
Uygun Fiyat: Kaliteli ürünleri en uygun fiyatlarla sunuyoruz.

Satın Alma Bilgileri:

Stok Kodu: DS-74LS221-DIP16
Fiyat ve Sipariş: Güncel fiyatlar için www.deltaset.net adresini ziyaret edin.
Kargo: Türkiye’nin her yerine hızlı ve güvenilir kargo. Saat 15:00 sonrası siparişler ertesi gün kargolanır.
İade ve Değişim: Ürünlerimizde değiştirme garantisi. Detaylar için bizimle iletişime geçin.
İletişim:
- Web: www.deltaset.net
- Telefon: 0212 251 24 60
- E-posta: [email protected]

Ek Bilgi:
74LS221 DIP-16 Dual Monostable Multivibrator, darbe üretimi ve zamanlama devreleri için ideal bir çözümdür. Harici bileşenlerle esnek darbe süresi ayarı sağlar. Toplu sipariş veya teknik destek için bizimle iletişime geçebilirsiniz.DELTASET ELEKTRONİK ile projelerinizi hayata geçirin!
