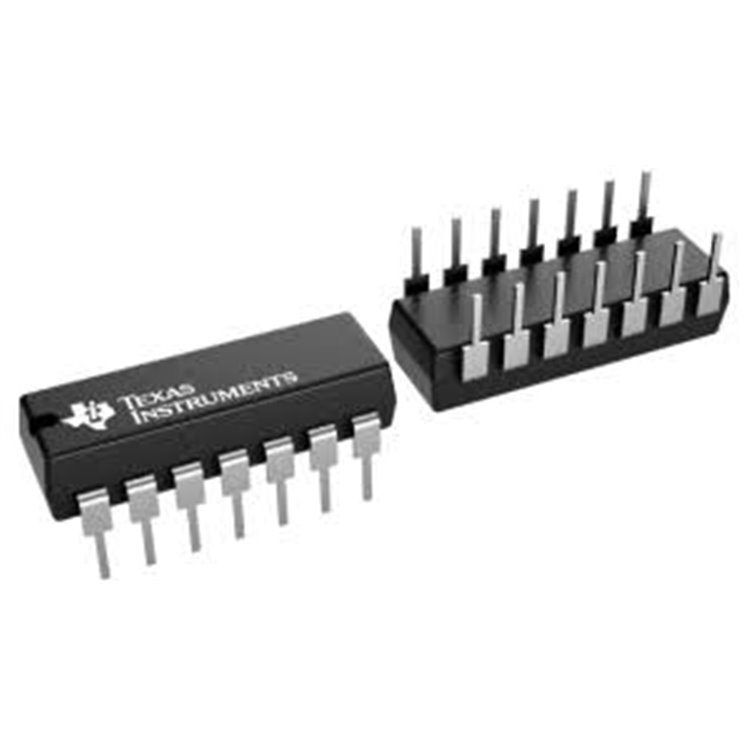

SN74LS33N, Texas Instruments tarafından üretilen dört adet 2-giriş NOR kapısı içeren bir açık kollektör buffer entegre devresidir. DIP-14 kılıfta, 5V besleme voltajı ve TTL uyumlu giriş/çıkışlarla, lojik devrelerde sinyal tamponlama ve yüksek akım sürücü uygulamaları için tasarlanmıştır. 74LS33, genel modeldir; SN74LS33N, Texas Instruments markalı versiyonudur; 54LS33, askeri sınıf sıcaklık aralığı (-55°C ila +125°C) için eşdeğeridir, ancak ticari uygulamalarda nadiren kullanılır. Açık kollektör çıkışları, esnek bağlantı ve yüksek akım kapasitesi sağlar.
Özellikler
-
Tip: Dört adet 2-giriş NOR kapısı, açık kollektör çıkış.
-
Besleme Voltajı (Vcc): 4.75V - 5.25V.
-
Yayılım Gecikmesi: 32ns (tipik,
@5V
, CL=15pF).
-
Çıkış Akımı: -24mA (düşük, açık kollektör).
-
Lojik Fonksiyon: Y = ¬(A ∨ B).
-
Kılıf: DIP-14 (delik içi, 19.3mm x 6.35mm).
-
Çalışma Sıcaklığı: 0°C ila +70°C (SN74LS33N), -55°C ila +125°C (54LS33).
-
Özellikler: Açık kollektör çıkış, yüksek akım kapasitesi, TTL uyumlu, düşük güç tüketimi (LS serisi), RoHS uyumlu.
Kullanım Alanları
-
Lojik devrelerde sinyal tamponlama ve NOR lojik işlemleri.
-
Yüksek akım sürücü (LED, röle, lamba kontrolü).
-
Mikrodenetleyici arayüzleri ve veri yolu kontrolü.
-
Endüstriyel kontrol sistemleri.
-
Eğitim amaçlı dijital elektronik projeleri.
Teknik Özellikler
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
0°C ila +70°C (74LS33), -55°C ila +125°C (54LS33)
|
|
|
|
Kaynak: Texas Instruments SN74LS33 Veri Sayfası
Neden SN74LS33N?
Dört NOR kapısı, her biri iki girişli, lojik işlemleri (Y = ¬(A ∨ B)) gerçekleştirir. Açık kollektör çıkış, yüksek akım sürücü (-24mA) ve esnek bağlantı (ör. pull-up direnci ile OR mantığı) sağlar. LS serisi, düşük güç tüketimi (~26mW) ve yüksek hız dengesi sunar. DIP-14 kılıf, breadboard ve prototip projelerine uygundur. TTL uyumluluğu, mikrodenetleyicilerle kolay entegrasyon sağlar.
Nasıl Kullanılır?
-
Pin Bağlantıları:
-
Girişler (A1-A4, B1-B4): Pin 1-2, 4-5, 8-9, 11-12 (her kapı için iki giriş).
-
Çıkışlar (Y1-Y4): Pin 3, 6, 10, 13 (açık kollektör).
-
Vcc (pin 14), GND (pin 7; veri sayfası kontrolü).
-
Besleme: 5V (±5%), düşük gürültülü güç kaynağı önerilir.
-
Kontrol:
-
Girişler (A, B) TTL lojik seviyeleri (0V/5V) alır.
-
Çıkışlar, açık kollektör olduğundan pull-up direnci (örn. 4.7kΩ) gerektirir.
-
NOR lojik: Y = düşük (0V) sadece A=B=0 ise, diğer durumlarda yüksek (pull-up ile).
-
Montaj: DIP-14 delik içi, lehimleme <260°C, 10s.
-
Koruma: Giriş voltajı Vcc+0.5V’yi aşmamalı, çıkış için uygun pull-up direnci kullanılmalı, ESD önlemleri alın.
SSS
SN74LS33N vs SN74LS38?
SN74LS33N ve SN74LS38, benzer dört NOR kapılı, açık kollektör entegrelerdir; ancak LS38 daha yüksek akım kapasitesi (-48mA) sunar. LS33N, daha düşük akım için yeterlidir.
SN74LS33N vs SN74HC33?
SN74LS33N, TTL tabanlı, 24mA; SN74HC33 (varsa), CMOS tabanlı, daha düşük güç tüketimi. LS33N, eski TTL sistemlerle uyumludur.
54LS33 farkı nedir?
54LS33, askeri sınıf (-55°C ila +125°C); SN74LS33N, ticari sınıf (0°C ila +70°C). 54LS33, daha zorlu ortamlarda kullanılır.
Arduino ile kullanılabilir mi?
Evet, 5V TTL uyumlu olduğundan Arduino ile çalışır. Çıkış için pull-up direnci (örn. 4.7kΩ) kullanılmalı.
