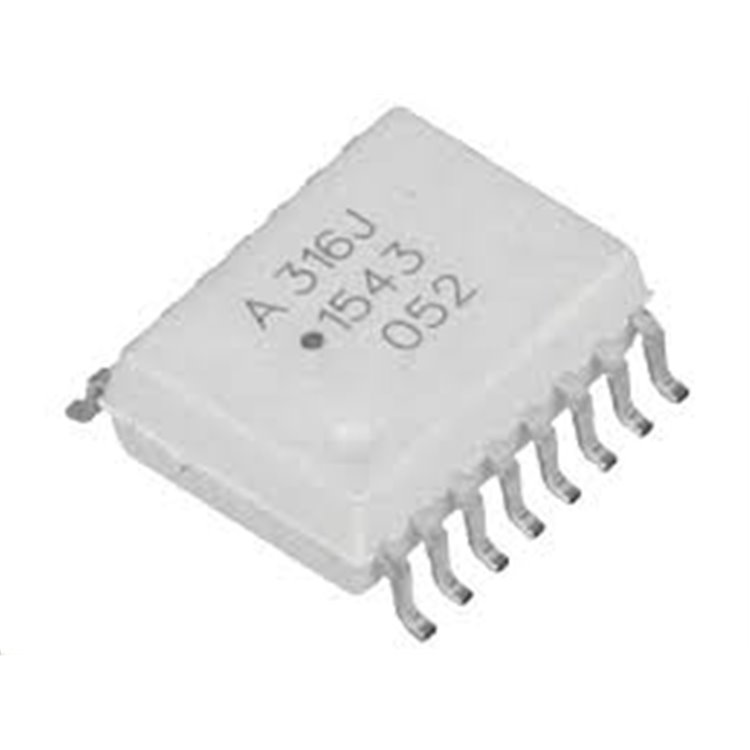

Başlık: HCPL-316J / A316J SO-16 Broadcom 2.5A IGBT Gate Drive Optocoupler
HCPL-316J (A316J olarak da bilinir), Broadcom Limited (eski adıyla Avago Technologies, Agilent/Hewlett-Packard) tarafından üretilen bir 2.5A gate drive optocouplerdir. SO-16 (Small Outline 16-pin) yüzey montaj kılıfıyla tasarlanmıştır. Entegre (V<sub>CE</sub>) desatürasyon algılama, hata durumu geri bildirimi ve izolasyon özellikleriyle IGBT ve MOSFET sürücü devreleri için optimize edilmiştir. 3750V<sub>RMS</sub> izolasyon gerilimi, yüksek hız (10 Mbps) ve düşük çapraz konuşma (cross-talk) ile motor sürücüleri ve güç anahtarlama uygulamalarında kullanılır. Bu rehber, HCPL-316J’nin teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “HCPL-316J datasheet”, “A316J fiyat” veya “HCPL-316J satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
HCPL-316J / A316J SO-16 Nedir?
HCPL-316J, GaAsP LED’in histeretik karşılaştırıcı IC ile optik olarak birleştirildiği bir gate drive optocouplerdir. IGBT’lerin V<sub>CE</sub> desatürasyonunu algılar, hata durumunda geri bildirim sağlar ve TTL lojik seviyeleriyle mikrodenetleyici arayüzü sunar. SO-16 kılıf, kompakt tasarımlar için uygundur. 2.5A çıkış akımı, 150A/1200V’a kadar IGBT’leri sürebilir. Entegre “watchdog” devresi, düşük gate sürücü gerilimlerini izler ve IGBT hasarını önler. Yüksek ortak mod reddetme oranı (100 kV/µs) ve izolasyon, motor sürücüleri gibi yüksek gürültülü ortamlarda güvenilirlik sağlar.
HCPL-316J SO-16 Teknik Özellikler
Teknik özellikler, Broadcom veri sayfasından ve diğer kaynaklardan (alldatasheet.com, utsource.net) derlenmiştir:
-
Tip: Gate Drive Optocoupler.
-
Kılıf Tipi: SO-16 (Small Outline, 16-Pin, SMD).
-
Üretici: Broadcom Limited (eski Avago, Agilent/HP).
-
Parça Numarası: HCPL-316J, A316J (alternatif adlandırma).
-
Kanal Sayısı: 1.
-
İzolasyon Gerilimi: 3750V<sub>RMS</sub> (1 dakika).
-
Çıkış Akımı: 2.5A (maksimum sürekli).
-
Giriş Akımı: 1.6mA (maksimum).
-
Veri Hızı: 10 Mbps (yüksek hız).
-
Ortak Mod Reddetme Oranı (CMR): 100 kV/µs (tipik).
-
Çıkış Doygunluk Gerilimi: Düşük (spesifik değer veri sayfasında).
-
Besleme Gerilimi (V<sub>CC</sub>): 15V - 30V (çıkış aşaması).
-
Giriş Lojik Seviyeleri: TTL uyumlu.
-
Anahtarlama Hızı:
-
Güç Tüketimi: 1.2W (maksimum).
-
Çalışma Sıcaklığı: -40°C ila +85°C.
-
Pin Konfigürasyonu (Temel):
-
Giriş: Anot, Katot (LED kontrolü).
-
Çıkış: V<sub>OUT</sub>, V<sub>EE</sub>, V<sub>CC</sub>.
-
Hata Geri Bildirimi: FAULT pini.
-
Desatürasyon Algılama: DESAT pini.
-
(Tam pinout için veri sayfasına bakınız.)
-
Özel Özellikler:
-
Entegre V<sub>CE</sub> desatürasyon algılama, IGBT koruması.
-
Hata durumu geri bildirimi, mikrodenetleyici arayüzü.
-
Dahili “watchdog” devresi, düşük gerilim koruması.
-
Yüksek hız, düşük çapraz konuşma.
-
RoHS uyumlu, kurşunsuz.
-
Nem Hassasiyet Seviyesi (MSL): 1 (sınırsız raf ömrü).
-
Boyutlar: ~10.3mm x 7.5mm x 2.5mm (SO-16).
-
Ağırlık: ~0.5g.
Bu özellikler, HCPL-316J’yi IGBT/MOSFET sürücüleri için güvenilir bir seçim yapar.
HCPL-316J SO-16 Kullanım Alanları
HCPL-316J, yüksek voltajlı ve gürültülü ortamlarda kullanılır:
-
Motor Sürücüleri: AC ve fırçasız DC motor kontrolü.
-
İnvertörler: Ev aletleri, solar invertörler.
-
Kesintisiz Güç Kaynakları (UPS): Güç anahtarlama.
-
Anahtarlamalı Güç Kaynakları (SMPS): IGBT/MOSFET kontrolü.
-
Endüstriyel Otomasyon: Servo sistemler, PLC’ler.
-
İletişim Sistemleri: İzole veri aktarımı.
-
Güç Kontrolörleri: Hata korumalı anahtarlama devreleri.
Desatürasyon algılama ve hata geri bildirimi, motor sürücülerinde güvenliği artırır.
HCPL-316J SO-16 Avantajlar
Neden HCPL-316J’yi seçmelisiniz? Temel avantajlar:
-
Entegre Koruma: V<sub>CE</sub> desatürasyon algılama ve hata geri bildirimi.
-
Yüksek İzolasyon: 3750V<sub>RMS</sub>, gürültülü ortamlarda güvenilirlik.
-
Yüksek Hız: 10 Mbps, hızlı kontrol döngüleri.
-
Kompakt Tasarım: SO-16 kılıf, yer tasarrufu.
-
Düşük Güç Tüketimi: 1.6mA giriş akımı, enerji verimliliği.
-
Broadcom Kalitesi: Endüstri standardı güvenilirlik.
HCPL-316J ile Benzer Optocoupler’lar
-
HCPL-3120: 2.5A gate drive, desatürasyon algılamasız, DIP-8/SO-8.
-
HCPL-J314: Daha basit gate drive, SO-8, düşük akım.
-
TLP250: Toshiba, 1.5A gate drive, DIP-8.
-
FOD8316: ON Semiconductor, benzer özellikler, SO-16.
Seçim Kriteri: HCPL-316J, desatürasyon algılama ve hata geri bildirimiyle motor sürücüleri için öne çıkar.
HCPL-316J Sık Sorulan Sorular (SSS)
-
HCPL-316J’nin çıkış akımı nedir? 2.5A (maksimum).
-
DIP kılıf versiyonu var mı? Hayır, yalnızca SO-16 SMD kılıf mevcut.
-
Hata geri bildirimi nasıl çalışır? FAULT pini, desatürasyon veya düşük gerilim algılandığında mikrodenetleyiciye sinyal gönderir.
HCPL-316J Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için HCPL-316J veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
-
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, uygulama devreleri (IGBT sürücü), desatürasyon algılama ve hata geri bildirim şemalarını içerir.
HCPL-316J Fiyat ve Stok Bilgileri
HCPL-316J SO-16’yı satın almak için (fiyatlar Haziran 2025 itibarıyla yaklaşık değerlerdir):
