AD536JH TO-100-10 RMS-DC DÖNÜŞTÜRÜCÜ - DELTASET ELEKTRONİK

AD536JH: ±0.5% RMS-DC DÖNÜŞTÜRÜCÜ, 2MHZ, TO-100-10

* * * * * *

Ürün Kodu 34112980

Stok Kodu AD536JH, TO-100-10, ±0.5% hassas RMS-DC dönüştürücü, 2MHz bant genişliği, 5V-36V. Sinyal ölçümü için ideal. DeltaSet Elektronik stoklarında, hızlı teslimat!

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

TC4469CPD DIP-14 DÖRTLÜ MOSFET SÜRÜCÜ - DELTASET ELEKTRONİK

AD536JH TO-100-10 RMS-DC Dönüştürücü - DELTASET ELEKTRONİK

?AD536JH | ??????? ????? ????????? ???? ?? ???‎

Ürün Özellikleri ve Satın Alma Bilgileri

AD536JH’nin Teknik Özellikleri
AD536JH, Analog Devices tarafından üretilen monolitik bir true RMS-to-DC dönüştürücü entegre devresidir. TO-100-10 metal kılıf paketinde sunulan bu bileşen, karmaşık AC ve DC sinyallerin gerçek RMS değerini hesaplar ve yüksek hassasiyetle DC çıkış sağlar. Crest faktörü yüksek sinyallerde bile doğru ölçüm yapar. İşte temel teknik özellikleri:

Fonksiyon: True RMS-to-DC Dönüştürücü
Hassasiyet: ±5mV ±0.5% okuma (AD536AJ sınıfı)
Bant Genişliği:
- 450kHz @ V_RMS > 100mV
- 2MHz @ V_RMS > 1V
Crest Faktörü: 7’ye kadar 1% hata
Besleme Voltajı: 5V - 36V (tek besleme) veya ±3V - ±18V (çift besleme)
Akım Tüketimi: 1.2mA (quiescent, tipik)
Çıkış Tipi: DC (RMS eşdeğeri) ve dB çıkışı (60dB dinamik aralık)
Giriş Voltaj Aralığı: 0.1V - 7V RMS (maksimum doğruluk için)
dB Çıkış Skalası: 0.1V - 2V RMS için ayarlanabilir 0dB referansı
Çalışma Sıcaklığı Aralığı: 0°C ila +70°C (ticari sınıf)

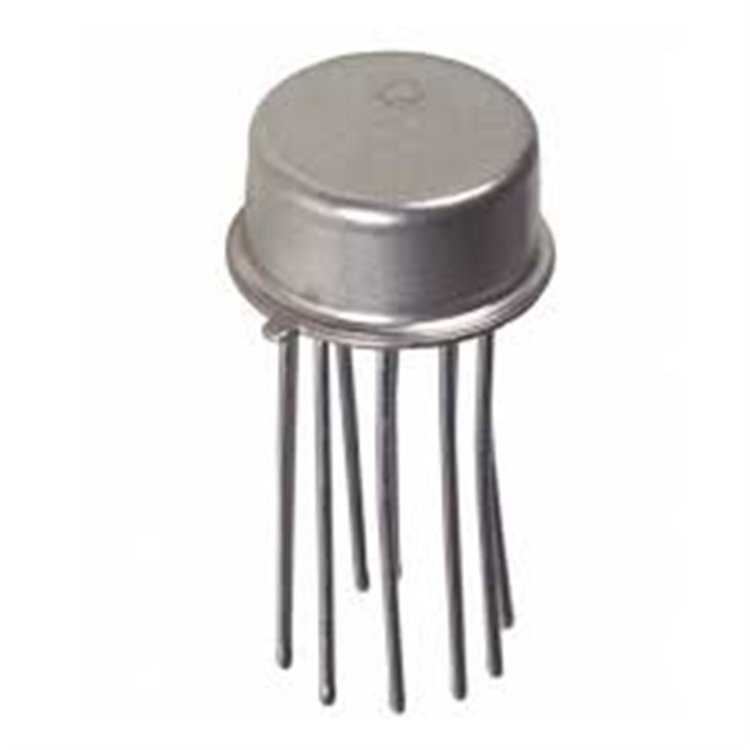

Paket Tipi: TO-100-10 Metal Can
Pin Sayısı: 10
RoHS Uyumluluğu: Hayır (eski bileşen, kurşunlu terminal kaplama)
Ek Özellikler:
- Lazerle trim edilmiş yüksek doğruluk (±0.5% maksimum hata)
- 300kHz’e kadar 3dB hata ile geniş bant ölçüm
- Dahili giriş/çıkış koruması (aşırı voltaj ve kısa devre koruması)
- Harici kapasitör ile düşük frekans doğruluğu ve dalgalanma ayarı
- 60dB dinamik aralığa sahip dB çıkışı

Bu özellikler, AD536JH’yi hassas sinyal ölçüm ve işleme uygulamaları için ideal bir seçim haline getirir. TO-100-10 metal kılıf, yüksek dayanıklılık ve elektromanyetik koruma sağlar.AD536JH’nin Avantajları

Yüksek Hassasiyet: ±0.5% maksimum hata, hassas ölçümler için uygundur.
Geniş Bant Genişliği: 2MHz’e kadar yüksek frekanslı sinyalleri ölçer.
Crest Faktör Desteği: 7’ye kadar crest faktöründe 1% hata, karmaşık dalga formları için idealdir.
Esnek Besleme: Tek (5V-36V) veya çift (±3V-±18V) besleme ile çalışır.
Düşük Güç Tüketimi: 1.2mA, batarya destekli uygulamalar için uygundur.
dB Çıkışı: 60dB dinamik aralık, logaritmik ölçümler için kullanışlıdır.

AD536JH’nin Kullanım Alanları
AD536JH, AC ve DC sinyallerin gerçek RMS değerini ölçmek için kullanılır. Başlıca kullanım alanları:

Endüstriyel Ölçüm: Güç ölçümü, sinyal analizi ve proses kontrolü.
Ses Sistemleri: Ses sinyallerinin RMS ölçümü ve işlenmesi.
Tıbbi Cihazlar: Biyomedikal sinyal analizi ve izleme sistemleri.
Elektronik Hobi Projeleri: Mikrodenetleyici tabanlı ölçüm devreleri.
Test ve Ölçüm Ekipmanları: Osiloskoplar, multimetreler ve sinyal analizörleri.
Enerji Sistemleri: AC güç izleme ve enerji yönetimi.

AD536JH Satın Alma Opsiyonu: DeltaSet Elektronik
DeltaSet Elektronik, Türkiye’de elektronik bileşen tedariki konusunda güvenilir bir adres olarak AD536JH TO-100-10 gibi yüksek kaliteli ürünleri stoklarında bulundurur. Hızlı teslimat ve müşteri odaklı hizmet anlayışıyla projeleriniz için en iyi çözümleri sunar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT

Havale / EFT

Havale ile 1,00 Sepetinizdeki ürünleri havale eft ile satın alabilirsiniz

AD536JH, RMS-DC dönüştürücü, TO-100-10, ±0.5% hassasiyet, 2MHz, Analog Devices, elektronik bileşen, DeltaSet Elektronik, yarı iletken, AD536JH özellikleri, sinyal işleme, endüstriyel ölçüm, elektronik devre bileşenleri
