ADC0831 DIP-8 Texas Instruments Analog-to-Digital Converter: Özellikler ve Açıklama

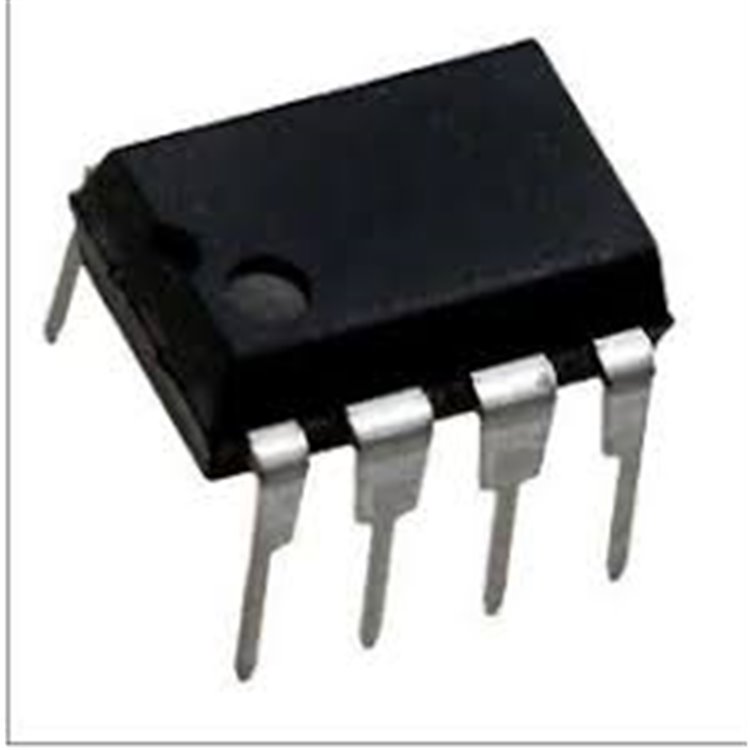

Başlık: ADC0831CCN DIP-8 Texas Instruments 8-Bit Seri I/O Analog-Dijital Çevirici (ADC)
ADC0831, Texas Instruments (eski National Semiconductor) tarafından üretilen, 8-bit çözünürlüklü, ardışık yaklaşım (successive approximation) tabanlı bir analog-dijital çeviricidir (ADC). DIP-8 kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. Tek kanallı, seri I/O arayüzüne sahip olan bu ADC, NSC MICROWIRE™ standardına uyumlu olup, tek uçlu (single-ended) veya diferansiyel analog girişlerle çalışabilir. 31 kSPS (saniyede örnekleme) hızı, 4.5V-6.3V besleme gerilimi ve düşük güç tüketimiyle mikrodenetleyici tabanlı sistemler, sensör arayüzleri ve veri toplama uygulamaları için uygundur. Bu rehber, ADC0831 DIP-8’in teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “ADC0831 datasheet”, “ADC0831 fiyat” veya “ADC0831 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
ADC0831 DIP-8 Texas Instruments Nedir?
ADC0831, 8-bit çözünürlüklü bir ADC olup, tek analog giriş kanalı (single-channel) ve seri I/O çıkışı ile mikrodenetleyicilere kolayca bağlanır. Diferansiyel giriş seçeneği, ortak mod gürültü reddini artırır ve analog sıfır voltajını kaydırma imkanı sunar. Referans voltaj girişi (V<sub>REF</sub>) ayarlanabilir, böylece daha küçük analog voltaj aralıkları tam 8-bit çözünürlükle kodlanabilir. NSC MICROWIRE™ uyumluluğu, Texas Instruments’ın COPS işlemci ailesiyle doğrudan arayüz sağlar ve standart shift register’lar veya mikroişlemcilerle çalışabilir. DIP-8 kılıf, prototip ve endüstriyel devrelerde kolay montaj sunar.
ADC0831 DIP-8 Teknik Özellikler
Teknik özellikler, Texas Instruments veri sayfasından ve diğer kaynaklardan (Direnc.net, Motorobit, Components101) derlenmiştir:
-
Tip: 8-Bit Ardışık Yaklaşım Analog-Dijital Çevirici (ADC).
-
Kılıf Tipi: DIP-8 (Dual Inline Package, 8-Pin, Through-Hole).
-
Üretici: Texas Instruments (eski National Semiconductor).
-
Parça Numarası: ADC0831CCN.
-
Çözünürlük: 8-bit.
-
Kanal Sayısı: 1 (Tek kanallı).
-
Giriş Tipi: Tek Uçlu (Single-Ended) veya Diferansiyel.
-
Çıkış Arayüzü: Seri I/O (NSC MICROWIRE™ uyumlu).
-
Besleme Gerilimi (V<sub>CC</sub>): 4.5V ila 6.3V (tipik 5V).
-
Örnekleme Hızı: 31 kSPS (saniyede 31,000 örnek).
-
Referans Voltajı (V<sub>REF</sub>): Harici, 0V ila V<sub>CC</sub> (tipik 5V).
-
Analog Giriş Voltaj Aralığı:
-
Doğrusal Olmama (Nonlinearity): ±1 LSB (maksimum).
-
Toplam Ayarsız Hata (Total Unadjusted Error): ±1 LSB.
-
Güç Tüketimi: ~15mW (tipik, @ 5V).
-
Dijital Lojik Seviyeleri: TTL/CMOS uyumlu.
-
Çalışma Sıcaklığı: 0°C ila +70°C (ADC0831CCN).
-
Pin Konfigürasyonu:
-
Pin 1: CS (Chip Select, aktif düşük).
-
Pin 2: V<sub>IN(+)</sub> (Pozitif analog giriş).
-
Pin 3: V<sub>IN(-)</sub> (Negatif analog giriş veya GND).
-
Pin 4: GND (Toprak).
-
Pin 5: V<sub>REF</sub> (Referans voltaj girişi).
-
Pin 6: CLK (Saat girişi).
-
Pin 7: DO (Seri veri çıkışı).
-
Pin 8: V<sub>CC</sub> (Besleme, +5V).
-
Özel Özellikler:
-
Diferansiyel giriş, yüksek ortak mod reddetme oranı (CMRR).
-
Ayarlanabilir V<sub>REF</sub>, küçük sinyal aralıkları için tam çözünürlük.
-
NSC MICROWIRE™ uyumluluğu, kolay mikrodenetleyici arayüzü.
-
Düşük güç tüketimi, batarya destekli sistemlere uygun.
-
RoHS uyumlu.
-
Boyutlar: ~9.81mm x 6.35mm x 4.57mm (DIP-8).
-
Ağırlık: ~0.5g.
Bu özellikler, ADC0831’i düşük maliyetli, hassas ADC uygulamaları için ideal kılar.
ADC0831 DIP-8 Kullanım Alanları
ADC0831, düşük hızlı, tek kanallı analog-dijital dönüşüm gerektiren uygulamalarda kullanılır:
-
Sensör Arayüzleri: Sıcaklık (LM335), basınç, ışık yoğunluğu sensörleri.
-
Veri Toplama Sistemleri: Mikrodenetleyici tabanlı ölçüm cihazları.
-
Hobi Projeleri: Arduino, Raspberry Pi ile analog sinyal işleme.
-
Endüstriyel Kontrol: Analog sinyallerin dijital kontrol sinyallerine dönüşümü.
-
Tıbbi Cihazlar: Düşük güç tüketimli ölçüm sistemleri.
-
Eğitim Amaçlı Devreler: ADC prensiplerini öğrenmek için deneysel projeler.
Diferansiyel giriş, gürültülü ortamlarda sinyal kalitesini artırır.
ADC0831 DIP-8 Avantajlar
Neden ADC0831’i seçmelisiniz? Temel avantajlar:
-
Tek Kanallı ve Kompakt: DIP-8 kılıf, küçük devre tasarımları için uygun.
-
Diferansiyel Giriş: Ortak mod gürültüsüne karşı yüksek direnç.
-
Seri Arayüz: Mikrodenetleyicilerle kolay entegrasyon (MICROWIRE™).
-
Düşük Güç Tüketimi: ~15mW, batarya destekli uygulamalar için ideal.
-
Esnek V<sub>REF</sub>: Küçük sinyal aralıklarında tam 8-bit çözünürlük.
-
Texas Instruments Kalitesi: Endüstri standardı güvenilirlik.
ADC0831 ile Benzer ADC’ler
-
ADC0832: 2 kanallı, 8-bit, seri I/O, DIP-8.
-
ADC0834: 4 kanallı, 8-bit, seri I/O, DIP-14.
-
ADC0838: 8 kanallı, 8-bit, seri I/O, DIP-20.
-
MCP3008: 10-bit, 8 kanal, SPI arayüz, DIP-16.
-
ADS1015: 12-bit, 4 kanal, I²C arayüz, SMD.
-
ADC0804: 8-bit, paralel arayüz, DIP-20.
Seçim Kriteri: ADC0831, tek kanallı, seri arayüzlü, düşük maliyetli uygulamalar için uygundur; ADC0838, çok kanallı ihtiyaçlar için tercih edilir.
ADC0831 Sık Sorulan Sorular (SSS)
-
ADC0831’in örnekleme hızı nedir? 31 kSPS (8-bit).
-
Diferansiyel giriş nasıl çalışır? V<sub>IN(+)</sub> > V<sub>IN(-)</sub> olmalı, aksi takdirde çıkış üretilmez.
-
SMD versiyonu var mı? Hayır, yalnızca DIP-8 kılıf mevcut.
ADC0831 Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için ADC0831 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
-
Texas Instruments: www.ti.com (ADC0831 datasheet, ~1.2MB, 40 sayfa).
-
-
-
-
Not: Veri sayfası; pinout, elektriksel özellikler, MICROWIRE™ protokolü, uygulama devreleri (LM335 sensör arayüzü) ve PCB yerleşim önerilerini içerir.
ADC0831 Fiyat ve Stok Bilgileri
ADC0831 DIP-8’i satın almak için :
