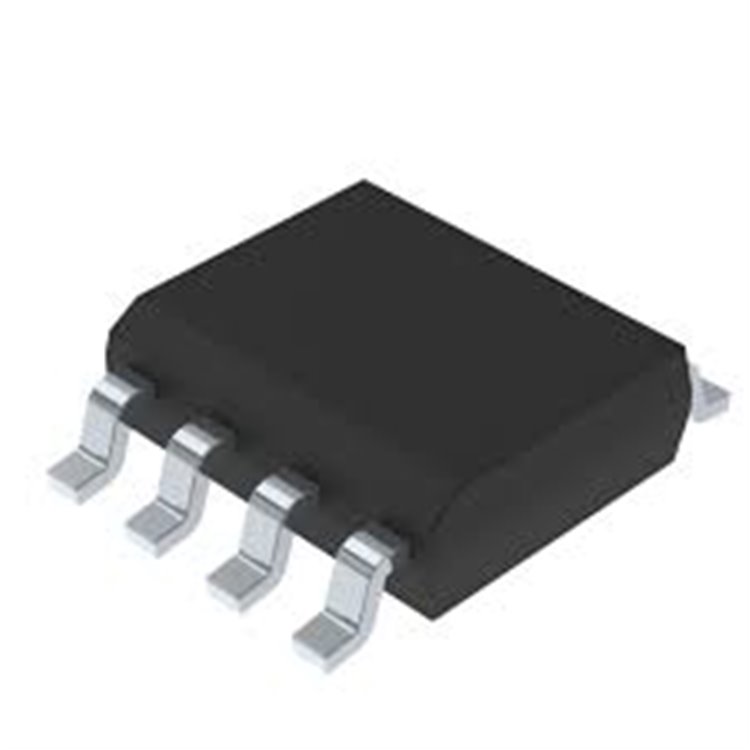

ADM485ARZ – 5V, 5 Mbps, RS-485 Yarı Çift Yönlü Transceiver – SOIC-8

AVUSTURALİA DS307Z SOİC8 için resim sonucu

ADM485ARZ SOIC-8 Entegre Özellikleri

Genel Tanım:
ADM485ARZ, Analog Devices tarafından üretilen, düşük güç tüketimli bir RS-485/RS-422 alıcı-verici (transceiver) entegresidir. SOIC-8 (dar gövde) paketinde sunulan bu entegre, 5 Mbps’ye kadar veri iletimi sağlar ve yarım çift yönlü (half-duplex) iletişim için tasarlanmıştır. EIA RS-485 ve RS-422 standartlarına uygun olan bu entegre, düşük güç tüketimi ve yüksek gürültü bağışıklığı ile endüstriyel otomasyon, veri haberleşme sistemleri ve uzun mesafeli seri iletişim uygulamalarında kullanılır. Tek bir sürücü ve alıcı içerir ve ±15 kV ESD koruması ile dayanıklıdır.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.75V ila 5.25V (tipik 5V).
- Veri Hızı: Maksimum 5 Mbps (yüksek hızlı RS-485/RS-422 haberleşmesi).
- Güç Tüketimi: 120 µA ila 500 µA (quiescent akım, çalışma koşullarına bağlı).
- Farklı Giriş Eşik Voltajı: ±200 mV, gürültülü ortamlarda güvenilir veri alımı sağlar.
- Çıkış Akımı: Sürücü, 250 mA’ya kadar kısa devre akımı destekler.
- Giriş Voltaj Seviyeleri: Minimum 2V (yüksek), maksimum 0.8V (düşük).
Koruma Özellikleri:
- ESD Koruması: ±15 kV (HBM, İnsan Vücudu Modeli) elektrostatik deşarj dayanımı.
- Kısa Devre Koruması: Sürücü çıkışları kısa devreye karşı korumalıdır.
- Termal Kapanma: Aşırı ısınma durumunda otomatik kapanma.
- Ortak Mod Voltaj Aralığı: -7V ila +12V, geniş ortak mod uyumluluğu.
İletişim Özellikleri:
- Yarım Çift Yönlü (Half-Duplex): Tek bir diferansiyel hat üzerinden hem gönderme hem alma.
- Alıcı Hata Güvenliği (Fail-Safe): Açık veya kısa devre girişlerde tanımlı lojik seviyesi sağlar.
- Çoklu Bağlantı: Tek bir veri yolunda 32 adede kadar alıcı-verici bağlanabilir.
- Sürücü/Alıcı Kontrolü: Harici lojik sinyallerle etkinleştirme/devre dışı bırakma (DE/RE pinleri).
Fiziksel Özellikler:
- Paket Tipi: SOIC-8 (dar gövde, Narrow SOIC).
- Boyutlar: Yaklaşık 5 mm x 4 mm x 1.5 mm.
- Pin Sayısı: 8.
- Montaj Tipi: Yüzey montaj (SMD), otomatik üretim hatlarına uygun.
- Ağırlık: Yaklaşık 0.1 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -40°C ila +85°C (endüstriyel sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız).
- RoHS Uyumluluğu: Kurşunsuz ve RoHS uyumlu (ARZ sembolü Pb-free olduğunu belirtir).
Ek Özellikler:
- Düşük Güç Tüketimi: 120-500 µA quiescent akım, enerji verimli sistemler için uygun.
- Hızlı İletim: 5 Mbps veri hızı, yüksek hızlı uygulamalara destek verir.
- Geniş Uygulama Alanı: RS-485/RS-422 standartlarıyla uyumlu, çok yönlü kullanım.
- Standart Pin Düzeni: Endüstri standardı 8-pin SOIC ayak izi, mevcut tasarımlara kolay entegrasyon.

Uygulama Alanları:

Endüstriyel Otomasyon: PLC’ler, sensör ağları ve kontrol sistemleri.
Veri İletişim Sistemleri: RS-485 tabanlı uzun mesafeli veri aktarımı.
Bina Otomasyonu: HVAC, aydınlatma kontrolü ve güvenlik sistemleri.
Telekomünikasyon: Modemler ve ağ ekipmanları.
Enerji Yönetimi: Akıllı sayaçlar ve enerji izleme sistemleri.

Avantajları:

Yüksek Hız: 5 Mbps veri hızı, hızlı iletişim sağlar.
Düşük Güç Tüketimi: 120-500 µA akım tüketimi, enerji verimli.
Sağlam Tasarım: ±15 kV ESD, kısa devre ve termal korumalar ile dayanıklı.
Kompakt Paket: SOIC-8, yer tasarrufu sağlar ve otomatik montaja uygundur.
Endüstri Standardı: RS-485/RS-422 uyumluluğu ile geniş kullanım alanı.

Satın Alma Bilgileri:
ADM485ARZ SOIC-8 entegresini temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected]
Telefon: 0212-2512460
