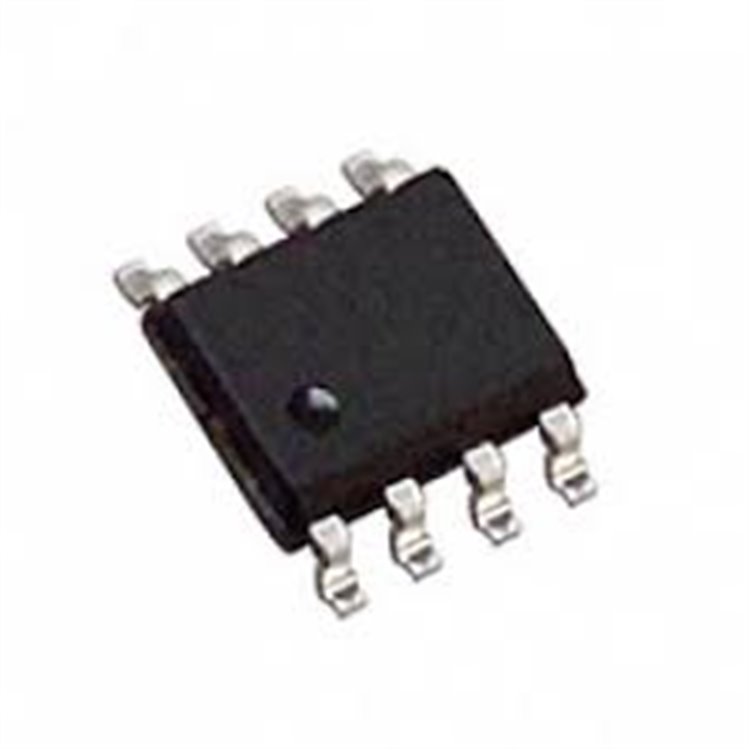

ADM485ARZ SOIC-8 RS-485 ALICI-VERİCİ - DELTASET ELEKTRONİK

ADM485ARZ: 5V 5MBPS RS-485 ALICI-VERİCİ, SOIC-8

* * * * * *

Ürün Kodu 34112396

Stok Kodu ADM485ARZ 5V 5Mbps RS-485 alıcı-verici, SOIC-8, düşük güç, yüksek hız, endüstriyel iletişim için ideal. DeltaSet Elektronik’te orijinal Analog Devices ürünü, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

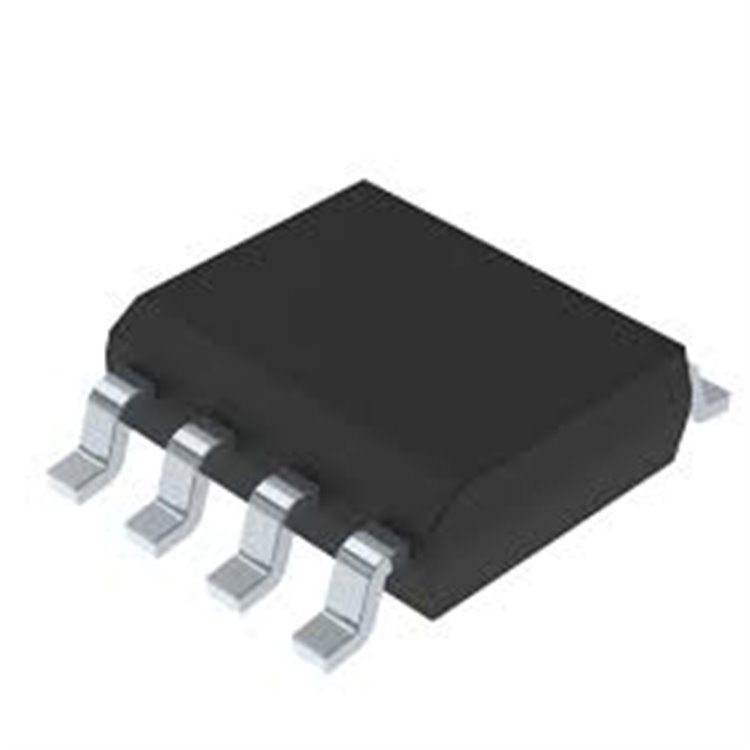

ADM485ARZ ,SOİC8 - DELTASET ELEKTRONİK

G5LA-14 DC9 OMRON PCB RÖLE 10A - DELTASET ELEKTRONİK

74HCT14 SOIC-14 - DELTASET ELEKTRONİK

SN74LS32 DIP-14 - DELTASET ELEKTRONİK

SN75C188DR,SOIC14 - DELTASET ELEKTRONİK

MAX232ESE - DELTASET ELEKTRONİK

ST485EBDR SOIC-8 RS-485 TRANSCEİVER - DELTASET ELEKTRONİK

MAX7219 DIP-24 - DELTASET ELEKTRONİK

CX581000AP-70LL SONY CORPORATİON - DELTASET ELEKTRONİK

ATMEGA16A-PU DIP-40 MİKRODENETLEYİCİ - DELTASET ELEKTRONİK

ATMEGA32A-PU - DELTASET ELEKTRONİK

74LVC2G66DC V66 VSSOP-8 - DELTASET ELEKTRONİK

SP232ECN-L SOIC-16 - DELTASET ELEKTRONİK

HM628512ALP-7 DIP-32 4M SRAM - DELTASET ELEKTRONİK

SST27SF020-70-3C-PH 2MBİT FLASH BELLEK DIP-32 - DELTASET ELEKTRONİK

ADM485ARZ - SOIC-8

ADM485JRZ - ADM485 Low Power RS-485 Transceiver

ADM485ARZ SOIC-8 RS-485 Alıcı-Vericisinin Teknik ÖzellikleriADM485ARZ, Analog Devices Inc. tarafından üretilen bir düşük güç, yüksek hızlı RS-485/RS-422 alıcı-verici entegre devresidir. SOIC-8 (yüzey montaj) paketinde sunulur ve yüksek hızlı, iki yönlü veri iletişimi için tasarlanmıştır. EIA RS-485 ve RS-422 standartlarına uygundur, düşük güç tüketimi ve termal koruma özellikleriyle endüstriyel uygulamalarda tercih edilir. İşte temel teknik özellikler:

Entegre Tipi: Yarım Dubleks Alıcı-Verici (Transceiver)
Protokol: RS-485, RS-422
Sürücü/Alıcı Sayısı: 1/1 (yarım dubleks)
Veri Hızı: 5 Mbps (maksimum)
Besleme Voltajı (V_CC): 4.75V ila 5.25V (tipik 5V)
Ortak Mod Voltaj Aralığı: -7V ila +12V
Alıcı Histerezisi: 70 mV
Sürücü Yayılım Gecikmesi: 10 ns (tipik)
Alıcı Yayılım Gecikmesi: 15 ns (tipik)
Akım Tüketimi:
- Çalışma: 2.2 mA (tipik, V_CC = 5V)
- Bekleme: 500 µA (maksimum, devre dışı modda)
Çıkış Tipi: Üç durumlu (tri-state, devre dışı modda yüksek empedans)
Koruma Özellikleri:
- Termal kapatma (aşırı sıcaklıkta yüksek empedans çıkışı)
- Kısa devre koruması
- ESD koruması (tüm giriş/çıkışlar)
Bağlantı Kapasitesi: 32 alıcı-vericiye kadar (tek bir veri yolunda)
Hata Güvenliği: Alıcı girişleri açıkta kaldığında lojik yüksek çıkış
Çalışma Sıcaklık Aralığı: -40°C ila +85°C
Paket Tipi: SOIC-8 (0.154", 3.90 mm genişlik, yüzey montaj)
Pin Konfigürasyonu:
- Pin 1: RO (Alıcı Çıkışı)
- Pin 2: RE (Alıcı Etkinleştirme, aktif düşük)
- Pin 3: DE (Sürücü Etkinleştirme, aktif yüksek)
- Pin 4: DI (Sürücü Girişi)
- Pin 5: GND (Toprak)
- Pin 6: A (Veri Yolu, Pozitif)
- Pin 7: B (Veri Yolu, Negatif)
- Pin 8: V_CC (5V Besleme)
Boyutlar: 5.0 x 4.0 x 1.5 mm (SOIC-8)
Özellikler:
- Yüksek hızlı veri iletimi (5 Mbps)
- Düşük güç tüketimi, batarya dostu
- ±50V/ns dV/dt bağışıklığı, düşük EMI
- Entegre BiCMOS teknolojisi, hızlı anahtarlama
- 32 cihaz bağlantısı için yüksek empedans çıkışı
RoHS Uyumluluğu: Evet (RoHS3 uyumlu)
ECCN Kodu: EAR99

Not: ADM485ARZ, ADM485 serisinin RoHS uyumlu, SOIC-8 paketli modelidir. ADM485AR (eski, RoHS uyumsuz) ve ADM485JRZ (farklı fiyat/performans sınıfı) ile karıştırılmamalıdır. PDIP-8 ve MSOP-8 gibi alternatif paketler de mevcuttur. Veri sayfası için: ADM485 Datasheet.ADM485ARZ’nin Avantajları

Yüksek Hız: 5 Mbps veri hızı, hızlı veri iletişimi sağlar.
Düşük Güç Tüketimi: 2.2 mA çalışma akımı, enerji verimliliği sunar.
Geniş Ortak Mod Aralığı: -7V ila +12V, gürültülü ortamlarda güvenilirlik.
Kompakt Tasarım: SOIC-8 paketi, yer tasarrufu sağlar.
Koruma Özellikleri: Termal kapatma, kısa devre ve ESD koruması.
Çoklu Cihaz Desteği: Tek veri yolunda 32 cihaza kadar bağlantı.

ADM485ARZ’nin Kullanım AlanlarıADM485ARZ, RS-485/RS-422 tabanlı yüksek hızlı veri iletişimi gerektiren uygulamalarda kullanılır. Başlıca kullanım alanları:

Endüstriyel Otomasyon: PLC’ler, sensör ağları, kontrol sistemleri.
Veri Toplama Sistemleri: Uzak sensörler ve veri kaydediciler.
Telekomünikasyon: Modemler, ağ arayüzleri.
HVAC Sistemleri: Bina otomasyonu ve kontrol.
Hobi ve Eğitim Projeleri: Arduino, Raspberry Pi tabanlı RS-485 ağları.
Motor Kontrol Sistemleri: RS-485 üzerinden veri aktarımı.

Örnek Devre: ADM485ARZ, bir RS-485 ağında kullanıldığında, A (pin 6) ve B (pin 7) pinleri veri yoluna bağlanır. RO (pin 1) mikrodenetleyiciye alıcı çıkışı sağlar, DI (pin 4) sürücü girişi olarak kullanılır. RE (pin 2) ve DE (pin 3) sırasıyla alıcı ve sürücüyü etkinleştirir. V_CC (pin 8) 5V beslemeye, GND (pin 5) toprağa bağlanır. 120 Ω sonlandırma direnci, uzun kablolarda sinyal yansımalarını önler.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: V_CC’yi 5.25V, veri yolunu ±12V aşmayın; %20 kuralına uyun (ör. 4.2V).
Sonlandırma Direnci: Uzun kablolu RS-485 hatlarında 120 Ω direnç kullanın.
Polarite: A/B veri yolu ve V_CC/GND bağlantılarını doğru yapın; ters bağlantı IC’yi bozar.
ESD Koruması: IC hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Lehimleme: SOIC-8 için 260°C’de 10 sn’yi aşmayın.
Depolama ve Çalışma Sıcaklığı: -40°C ila +85°C aralığını aşmayın.

ADM485ARZ Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, ADM485ARZ SOIC-8 RS-485 alıcı-vericilerini orijinal Analog Devices ürünü olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected]
Ödeme Seçenekleri: Havale ve EFT
