AT89C4051 – 8-Bit 8051 Tabanlı Mikrodenetleyici (4KB Flash, 20-Pin PDIP/SOIC)

AT89C4051 için resim sonucu

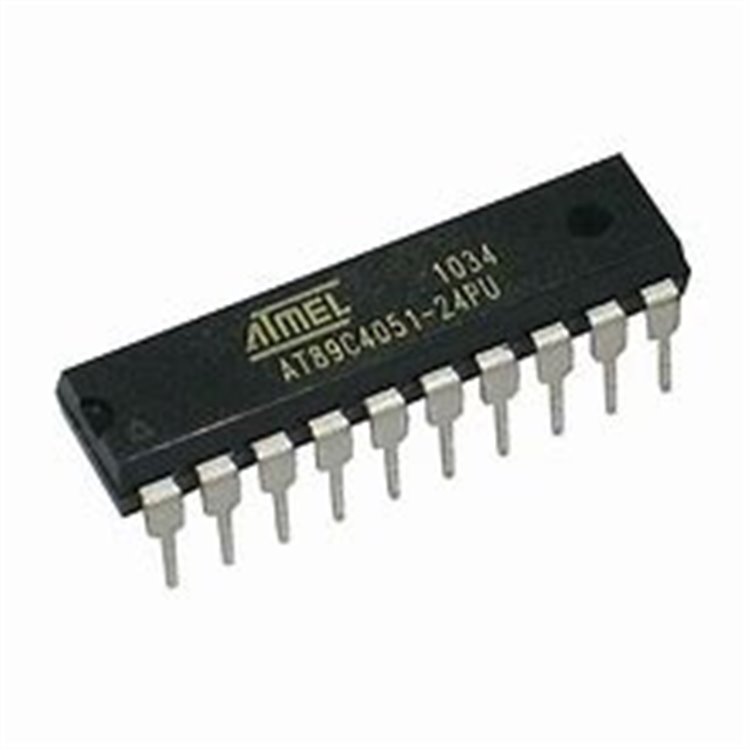

AT89C4051-24PU DIP-20 Mikrodenetleyici Özellikleri

Genel Tanım:
AT89C4051-24PU, Microchip Technology (eski adıyla Atmel) tarafından üretilen, 8-bit 8051 mimarisine dayalı, düşük güç tüketimli bir mikrodenetleyicidir. DIP-20 paketinde sunulur ve 4 KB Flash bellek ile genel amaçlı gömülü sistemler, endüstriyel kontrol, otomotiv ve tüketici elektroniği uygulamaları için tasarlanmıştır. 24 MHz maksimum saat frekansı, düşük güç tüketimi ve entegre çevre birimleri ile kompakt, maliyet etkin çözümler sunar. AT89C4051, seri programlama (ISP) desteği ile kolayca programlanabilir.

Teknik Özellikler:

Elektriksel Özellikler:
- Çalışma Voltajı: 4.0V ila 5.5V (tipik 5V).
- Saat Frekansı: 0 ila 24 MHz (AT89C4051-24PU için maksimum 24 MHz).
- Güç Tüketimi:
  - Aktif mod: 5 mA (tipik, 5V, 12 MHz).
  - Boşta (Idle) mod: 1.5 mA (tipik).
  - Güç kapatma (Power-down) modu: <1 µA (tipik).
- Flash Bellek: 4 KB (1000 yazma/silme döngüsü dayanıklılığı).
- RAM: 128 bayt dahili veri RAM.
- EEPROM: Yok (Flash bellek program ve veri için kullanılır).
Mimari ve Çevre Birimleri:
- Mimari: 8-bit 8051 (MCS-51 komut seti uyumlu).
- Komut Döngüsü: 12 saat döngüsü/komut (standart 8051).
- Kesmeler: 6 kesme kaynağı (2 harici, 2 zamanlayıcı, 1 seri port).
- Zamanlayıcı/Sayaç: İki adet 16-bit zamanlayıcı/sayaç (Timer 0, Timer 1).
- Seri İletişim: Tam çift yönlü UART (seri port).
- G/Ç Pinleri: 15 programlanabilir giriş/çıkış pini (Port 1 ve Port 3’ün bir kısmı).
- Kesme Önceliği: 2 seviyeli kesme öncelik sistemi.
Programlama ve Hata Ayıklama:
- Programlama Modu: Seri (In-System Programming - ISP) ve paralel programlama desteği.
- Programlama Voltajı: 5V (ISP için harici programlayıcı gerekebilir).
- Desteklenen Araçlar: Atmel Studio, Keil µVision, SDCC ve USB ISP programlayıcılar.
- Silme/Write Dayanıklılığı: 1000 döngü (Flash bellek).
Fiziksel Özellikler:
- Paket Tipi: DIP-20 (Dual Inline Package).
- Boyutlar: Yaklaşık 25.4 mm x 7.6 mm x 3.3 mm.
- Pin Sayısı: 20.
- Pin Yapılandırması:
  - P1.0-P1.7: Port 1 (8-bit G/Ç).
  - P3.0-P3.7: Port 3 (kısmi G/Ç, RXD, TXD, INT0, INT1, T0, T1).
  - RST: Sıfırlama girişi.
  - XTAL1/XTAL2: Harici kristal/osilatör girişleri.
  - VCC, GND: Besleme ve toprak.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
- Ağırlık: Yaklaşık 2 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -40°C ila +85°C (endüstriyel sınıf).
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: AT89C4051-24PU RoHS uyumludur (Pb-free).
- Yaşam Döngüsü: Aktif (üretim devam ediyor, ancak yeni tasarımlar için daha modern alternatifler önerilir).
Ek Özellikler:
- Düşük Güç Modları: Boşta (Idle) ve güç kapatma (Power-down) modları ile enerji verimliliği.
- Esnek G/Ç: 15 G/Ç pini, çoklu görevler için yapılandırılabilir (örn. kesmeler, seri iletişim).
- Kompakt Tasarım: 4 KB Flash ve 128 bayt RAM ile küçük ölçekli uygulamalar için optimize.
- Kolay Programlama: ISP desteği, düşük maliyetli programlayıcılarla uyumluluk.

Uygulama Alanları:

Endüstriyel Kontrol: Sensör arayüzleri, motor kontrolü, otomasyon sistemleri.
Tüketici Elektroniği: Uzaktan kumandalar, saatler, küçük ev aletleri.
Eğitim ve Prototip: 8051 mimarisi öğrenimi, Arduino benzeri projeler.
Otomotiv: Basit kontrol sistemleri, teşhis cihazları.
Veri Toplama: Düşük güçlü sensör tabanlı sistemler.

Avantajları:

Düşük Güç Tüketimi: Güç kapatma modunda <1 µA, batarya destekli uygulamalar için ideal.
Kompakt Paket: DIP-20, prototip ve küçük sistemler için uygun.
Kolay Programlama: ISP desteği, yaygın programlayıcılarla uyumluluk.
Geniş Voltaj Aralığı: 4.0V-5.5V, esnek besleme seçenekleri.
Maliyet Etkin: Küçük ölçekli projeler için ekonomik çözüm.
