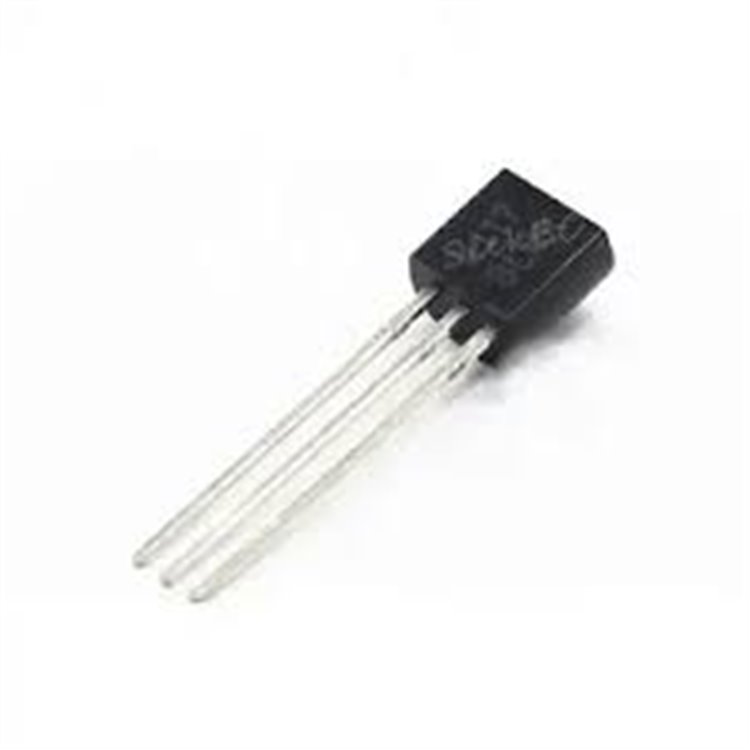

BC108B, genellikle ON Semiconductor, NXP veya diğer üreticiler tarafından üretilen bir NPN küçük sinyal transistörüdür ve TO-92 (Through-Hole Technology) paketinde sunulur. Düşük güç amplifikasyon ve anahtarlama uygulamaları için tasarlanmış bu transistör, yüksek kazanç ve düşük gürültü özellikleri ile hobi projeleri, ses devreleri ve genel elektronik uygulamalarda yaygın olarak kullanılır. BC108B, BC178B (PNP) ile komplemanter bir çift oluşturur. Aşağıda BC108B’nin detaylı özellikleri yer almaktadır:
-
Transistör Tipi: NPN, epitaksiyel silikon yapısı.
-
Paket Tipi: TO-92, delikli montaj için uygun, kompakt tasarım (yaklaşık 5.2mm x 4.2mm x 5.3mm).
-
Pim Konfigürasyonu (soldan sağa, düz yüz yukarı bakarken):
-
1: Kollektör (Collector)
-
2: Baz (Base)
-
3: Emitter
-
Maksimum Gerilim Değerleri:
-
Kollektör-Emitter Voltajı (V_CEO): 25V.
-
Kollektör-Baz Voltajı (V_CBO): 30V.
-
Emitter-Baz Voltajı (V_EBO): 5V.
-
Maksimum Akım:
-
Güç Dağılımı (P_D): 300mW (TA=25°C’de), düşük güç uygulamaları için uygun.
-
Akım Kazancı (h_FE): 180-500 (I_C=2mA, V_CE=5V), yüksek amplifikasyon kapasitesi.
-
Geçiş Frekansı (f_T): Tipik 150-300MHz, küçük sinyal amplifikasyonu için yeterli.
-
Doygunluk Voltajı (V_CE(sat)): Maksimum 0.6V (I_C=100mA, I_B=5mA).
-
Çalışma Sıcaklık Aralığı: -65°C ila +150°C, endüstriyel ve zorlu koşullarda güvenilir performans.
-
Gürültü Faktörü: Düşük, ses amplifikatörleri için ideal.
-
Uygulama Alanları:
-
Ses ön amplifikatörleri ve küçük sinyal amplifikasyonu.
-
Anahtarlama devreleri (dijital lojik, röle sürücüleri).
-
Mikrodenetleyici arayüzleri ve sinyal koşullandırma.
-
Tüketici elektroniği (radyo, TV, taşınabilir cihazlar).
-
Eğitim amaçlı elektronik projeler.
-
Avantajlar:
-
Yüksek Kazanç: Amplifikasyon uygulamalarında etkin performans.
-
Düşük Gürültü: Ses devrelerinde yüksek sinyal kalitesi.
-
Kompakt TO-92 Paketi: Breadboard ve prototip devrelerde kolay kullanım.
-
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim.
Not: BC108B, BC108A ve BC108C varyantları arasında h_FE (akım kazancı) farkı bulunur; BC108B orta-yüksek kazanç aralığı (180-500) ile dengeli bir seçenektir. Ayrıca, BC108 serisi bazı bölgelerde üretimi durdurulmuş (obsolete) olabilir; bu durumda BC547B, 2N3904 veya BC337 gibi alternatifler değerlendirilebilir.
