BC237B - NPN Genel Amaçlı Bipolar Transistör – TO-92

BC237B TO-92 Transistör Özellikleri

Genel Tanım:
BC237B, ON Semiconductor, Philips, Continental Device India Limited (CDIL) gibi üreticiler tarafından üretilen, NPN silikon bipolar bağlantı transistörü (BJT) olup TO-92 paketinde sunulur. Genel amaçlı amplifikasyon ve anahtarlama uygulamaları için tasarlanmıştır. Yüksek DC akım kazancı ve düşük gürültü özellikleri ile ses amplifikasyonu, sinyal işleme ve düşük güçlü anahtarlama devrelerinde yaygın olarak kullanılır. BC237B, BC237 serisinin bir varyantıdır ve “B” soneki, 180 ila 460 arasında DC akım kazancına (hFE) sahip olduğunu belirtir.

Teknik Özellikler:

Elektriksel Özellikler:
- Transistör Tipi: NPN.
- Maksimum Kollektör-Emiter Voltajı (VCEO): 45 V.
- Maksimum Kollektör-Emiter Voltajı (VCES): 50 V.
- Maksimum Emiter-Baz Voltajı (VEBO): 6 V.
- Maksimum Kollektör Akımı (IC): 100 mA (sürekli).
- Toplam Güç Tüketimi (PD):
  - 350 mW (Ta=25°C, serbest hava).
  - 500 mW (maksimum, uygun soğutma ile).
- DC Akım Kazancı (hFE): 180 ila 460 (IC=2 mA, VCE=5 V).
- Geçiş Frekansı (fT): 250 MHz (tipik).
- Kollektör-Emiter Doygunluk Voltajı (VCE(sat)): 200 mV (IC=10 mA, IB=0.5 mA).
- Baz-Emiter Voltajı (VBE): Maksimum 700 mV (IC=10 mA).
Fiziksel Özellikler:

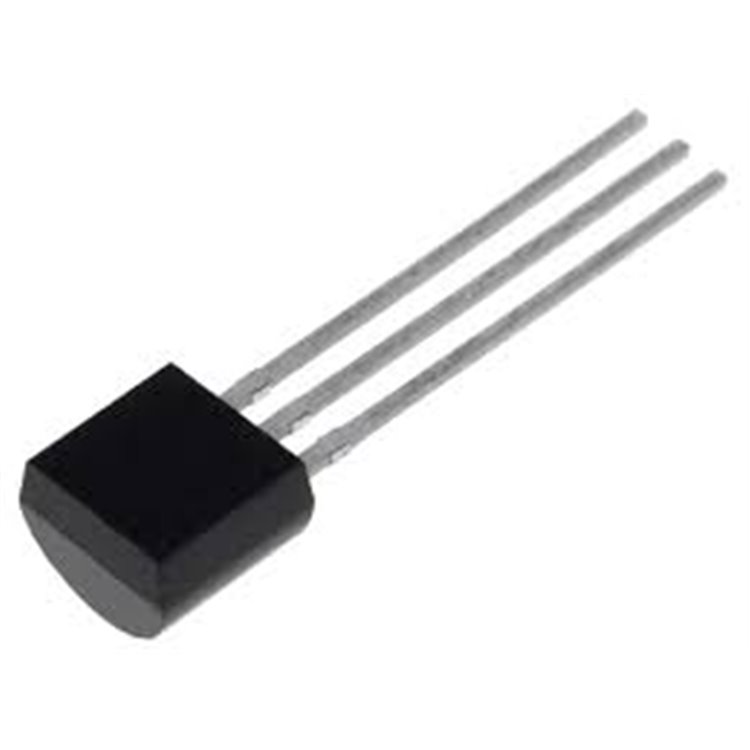

- Paket Tipi: TO-92 (plastik kapsül).
- Pin Yapılandırması:
  - 1: Kollektör (Collector).
  - 2: Baz (Base).
  - 3: Emiter (Emitter).
- Boyutlar: Yaklaşık 4.8 mm x 4.7 mm x 3.7 mm.
- Montaj Tipi: Delikli montaj (through-hole), prototip ve endüstriyel uygulamalar için uygun.
- Ağırlık: Yaklaşık 0.2 gram.
Çevresel Özellikler:
- Çalışma Sıcaklık Aralığı: -55°C ila +150°C.
- Depolama Sıcaklık Aralığı: -65°C ila +150°C.
- RoHS Uyumluluğu: Pb-free modeller mevcut (örn. BC237B-G veya BC237BTA).
- Termal Direnç:
  - Birleşme-Ortam (Rth(j-a)): 357°C/W.
  - Birleşme-Kasa (Rth(j-c)): 125°C/W.
Performans Özellikleri:
- Amplifikasyon: Yüksek DC akım kazancı (180-460), ses ve sinyal amplifikasyonu için uygun.
- Anahtarlama: 100 mA’ya kadar yükleri kontrol edebilir (LED’ler, röleler, küçük DC motorlar).
- Frekans Cevabı: 250 MHz geçiş frekansı, 150 MHz’e kadar RF devrelerinde (FM alıcıları, VHF osilatörleri) kullanılabilir.
- Düşük Gürültü: Ses amplifikasyonunda düşük gürültü performansı.

Uygulama Alanları:

Ses Amplifikasyonu: Ön amplifikatör ve ses sinyali amplifikasyon devreleri.
Anahtarlama: 100 mA’ya kadar düşük güçlü yüklerin kontrolü (LED, röle, küçük motorlar).
RF Devreleri: 150 MHz’e kadar FM alıcıları, VHF osilatörleri.
Genel Amaçlı Devreler: Sinyal işleme, sensör arayüzleri, mikrodenetleyici projeleri.
Eğitim ve Prototip: Arduino ve diğer mikrodenetleyici tabanlı projelerde kullanım.

Avantajları:

Yüksek Kazanç: 180-460 hFE, amplifikasyon için ideal.
Düşük Güç Tüketimi: 350-500 mW, batarya destekli sistemlere uygun.
Geniş Voltaj Aralığı: 45V VCEO, çeşitli uygulamalarda esneklik.
Kullanıcı Dostu Paket: TO-92, prototip ve manuel lehimleme için kolay.
Düşük Maliyet: Genel amaçlı ve yaygın bir transistör, ekonomik çözüm.

Satın Alma Bilgileri:
BC237B TO-92 transistörünü temin etmek için Deltaset Elektronik ile iletişime geçebilirsiniz:

Web Sitesi: www.deltaset.net
E-Posta: [email protected] (mailto:[email protected])
Telefon: 0212-2512460
