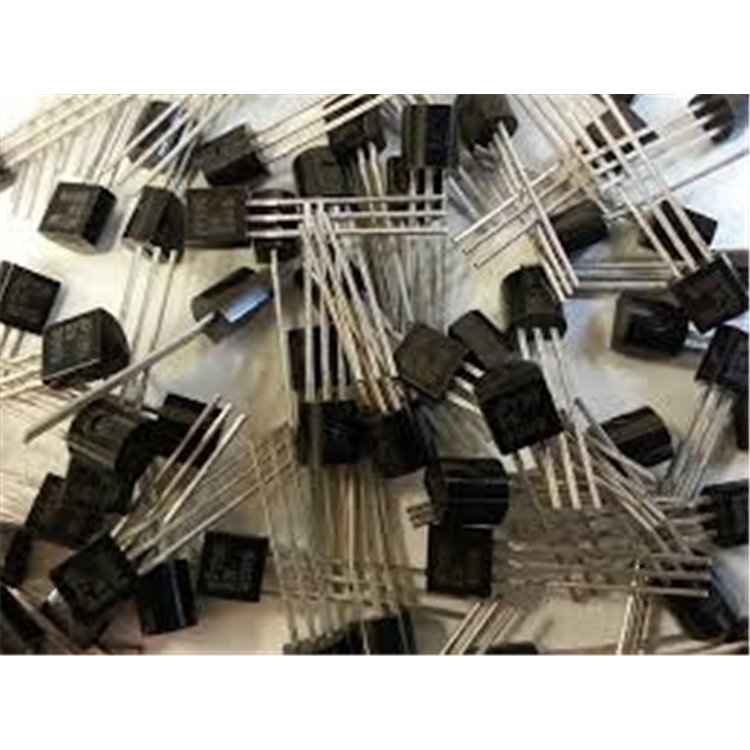

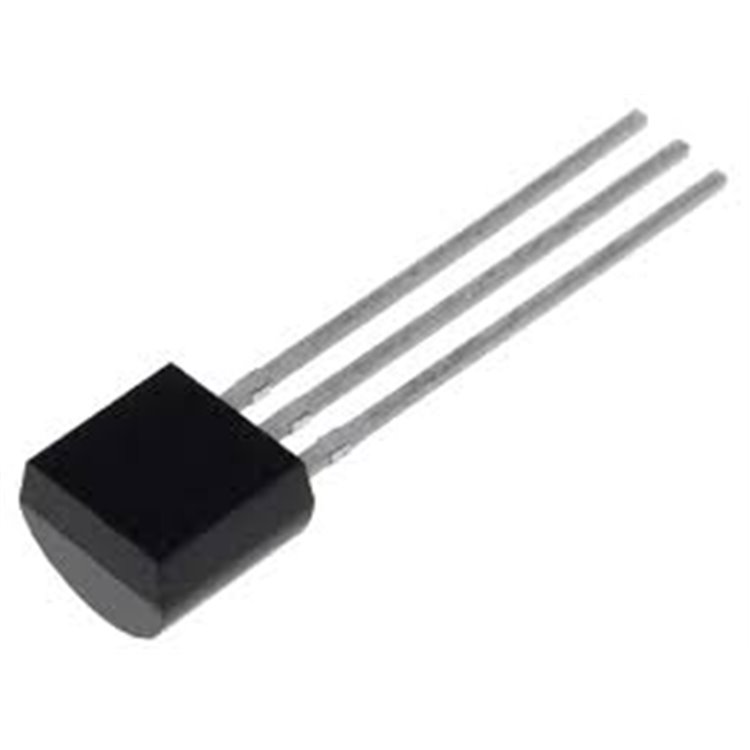

BC237B NPN TRANSİSTÖR TO-92 - DELTASET ELEKTRONİK

BC237B: 45V 100MA NPN TRANSİSTÖR, TO-92, GENEL AMAÇLI

* * * * * *

Ürün Kodu 22112434

Stok Kodu BC237B 45V 100mA NPN transistör, TO-92, yüksek hFE (180-460), düşük gürültü, amplifikatör ve anahtarlama için ideal. DeltaSet Elektronik’te orijinal ürün, hızlı teslimat.

Ürün Durumu YENİ

Stokta Var

Ürünü Paylaşın
Twitter Facebook Pinterest Linkedin

Fiyat Düşünce Haber Ver

Yorum Yaz / Oku

Favorilerime Ekle

Benzer Ürünler

BCP56-16 SOT-223 - DELTASET ELEKTRONİK

BCX56 SOT-89 NPN TRANSİSTÖR - DELTASET ELEKTRONİK

IRF3710 TO-220 MOSFET - DELTASET ELEKTRONİK

IRFP250N MOSFET 200V 30A TO-247 - DELTASET ELEKTRONİK

IRFZ44 TO-263 - DELTASET ELEKTRONİK

BD139 TRANSİSTÖR - DELTASET ELEKTRONİK

STK13003 NPN GÜÇ TRANSİSTÖRÜ 1.5A 400V TO-220F - DELTASET ELEKTRONİK

BC817-40 SOT-23 NPN TRANSİSTÖR - DELTASET ELEKTRONİK

BC856 SOT-23 - DELTASET ELEKTRONİK

BC807,BC807-40 SOT-23 TRANSİSTÖR - DELTASET ELEKTRONİK

2SK117 N-CHANNEL JFET TRANSİSTÖR TO-92 - DELTASET ELEKTRONİK

TYN625 25A 600V SCR THYRİSTOR TO-220 - DELTASET ELEKTRONİK

TNY612 12A 600V - DELTASET ELEKTRONİK

ST13007 TO-220 NPN TRANSİSTÖR - DELTASET ELEKTRONİK

IKW40N120T K40T120 TO-247 IGBT 1200V 40A - DELTASET ELEKTRONİK

BC237B

BC237B NPN Transistör TO-92’nin Teknik ÖzellikleriBC237B, onsemi (eski adıyla Fairchild Semiconductor) ve Central Semiconductor gibi üreticiler tarafından üretilen bir genel amaçlı NPN bipolar transistördür. TO-92 (THT, delikten geçişli) paketinde sunulur ve düşük akım (100 mA) ile düşük voltaj (45V) uygulamaları için tasarlanmıştır. Amplifikatör ve anahtarlama devrelerinde yaygın olarak kullanılır, yüksek DC akım kazancı (hFE) ve düşük gürültü özellikleriyle öne çıkar. İşte temel teknik özellikler:

Transistör Tipi: NPN Bipolar (BJT)
Kollektör-Emitter Voltajı (V_CEO): 45V
Kollektör-Baz Voltajı (V_CBO): 50V
Emitter-Baz Voltajı (V_EBO): 6V
Kollektör Akımı (I_C): 100 mA (maksimum)
Güç Dağılımı (P_D): 300 mW (Central Semiconductor), 500 mW (onsemi, varyanta bağlı)
DC Akım Kazancı (hFE):
- 180-460 (I_C = 2 mA, V_CE = 5V)
- Minimum 180 (BC237B, B serisi için)
Kollektör-Emitter Doyma Voltajı (V_CE(sat)): 600 mV (maksimum, I_B = 5 mA, I_C = 100 mA)
Geçiş Frekansı (f_T): 150 MHz (Central Semiconductor), 250 MHz (onsemi, varyanta bağlı)
Kollektör Kesim Akımı (I_CBO): 15 nA (maksimum, V_CB = 50V)
Çalışma Sıcaklık Aralığı: -65°C ila +150°C
Paket Tipi: TO-92 (TO-226AA, 3-pin, THT)
Pin Konfigürasyonu:
- Pin 1: Kollektör (C)
- Pin 2: Baz (B)
- Pin 3: Emitter (E)
Boyutlar: 4.58 x 3.86 x 4.58 mm (TO-92)
Özellikler:
- Yüksek DC akım kazancı (hFE 180-460), amplifikatör uygulamaları için ideal
- Düşük gürültü, ses devrelerinde kullanım için uygun
- Genel amaçlı anahtarlama ve amplifikasyon
- Kompakt TO-92 paketi, kolay montaj
RoHS Uyumluluğu:
- Central Semiconductor: RoHS uyumlu (BC237B PBFREE)
- onsemi: RoHS uyumsuz (BC237B, eski üretim)
ECCN Kodu: EAR99
Durum: onsemi üretimi durdurulmuş (obsolete), Central Semiconductor üretimi devam ediyor

Not: BC237B, BC237 serisinin orta hFE (180-460) varyantıdır; BC237A (120-220) ve BC237C (380-800) farklı kazanç sınıflandırmalarına sahiptir. Üretimden kaldırılmış onsemi stokları sınırlıdır; Central Semiconductor’in BC237B PBFREE modeli aktif üretimdedir. Veri sayfası için: BC237B Datasheet (onsemi), BC237B Datasheet (Central Semiconductor).BC237B’nin Avantajları

Yüksek Kazanç (hFE): 180-460, düşük akımlı amplifikatör devreleri için uygun.
Düşük Gürültü: Ses amplifikatörleri ve hassas devrelerde performans sağlar.
Düşük Voltaj ve Akım: 45V ve 100 mA, düşük güçlü projeler için ideal.
Kompakt Tasarım: TO-92 paketi, yer tasarrufu ve kolay lehimleme.
Geniş Uygulama Alanı: Amplifikasyon ve anahtarlama için çok yönlü.
Ekonomik: Yaygın ve düşük maliyetli bileşen.

BC237B’nin Kullanım AlanlarıBC237B, düşük akım ve düşük voltajlı genel amaçlı uygulamalarda kullanılır. Başlıca kullanım alanları:

Ses Amplifikatörleri: Ön amplifikatör ve düşük güçlü ses devreleri.
Anahtarlama Devreleri: Röle ve LED sürücüleri.
Sensör Arayüzleri: Analog sinyal amplifikasyonu.
Hobi ve Eğitim Projeleri: Arduino, Raspberry Pi tabanlı devreler.
Endüstriyel Elektronik: Düşük güçlü kontrol devreleri.

Örnek Devre: BC237B, bir ses amplifikatörü devresinde kullanıldığında, baz pini (pin 2) giriş sinyaline (ör. mikrofon) bağlanır. Kollektör (pin 1) yük direnci üzerinden V_CC’ye (ör. 5V), emitter (pin 3) toprağa bağlanır. 10 kΩ baz direnci ve 1 kΩ emitter direnci ile hFE’ye bağlı olarak sinyal amplifiye edilir.Güvenli Çalıştırma Kılavuzu

Maksimum Değerlere Dikkat: V_CEO (45V), I_C (100 mA) ve P_D (300-500 mW) sınırlarını aşmayın; %20 kuralına uyun (ör. 36V, 80 mA).
Polarite: Kollektör, baz ve emitter pinlerini doğru bağlayın; ters bağlantı transistörü bozar.
Isı Yönetimi: 300-500 mW düşük güç nedeniyle genellikle soğutucu gerekmez; ancak T_j = 150°C’yi aşmayın.
ESD Koruması: Transistör hassastır; elektrostatik deşarj (ESD) önlemleri alın.
Lehimleme: TO-92 pinleri için aşırı ısı uygulamaktan kaçının (maks. 260°C, 10 sn).
Depolama ve Çalışma Sıcaklığı: -65°C ila +150°C aralığını aşmayın.

BC237B Satın Alma Opsiyonu: DeltaSet ElektronikTürkiye’de elektronik bileşen tedariki konusunda lider firmalardan biri olan DeltaSet Elektronik, BC237B NPN transistörleri orijinal Central Semiconductor veya onsemi ürünü olarak stoklarında bulundurabilir. DeltaSet Elektronik, müşteri memnuniyetine odaklanan hizmet anlayışı, hızlı teslimat ve güvenilir tedarik ile öne çıkar.Satın Alma Bilgileri:

Web Sitesi: www.deltaset.net
Telefon: 0212-2512460
E-posta: [email protected] (mailto:[email protected])
Ödeme Seçenekleri: Havale ve EFT
