BC327-40 TO-92 Nexperia PNP Genel Amaçlı Transistör: Özellikler ve Açıklama
Ürün Başlığı: BC327-40 TO-92 Nexperia PNP Genel Amaçlı Transistör 45V 800mA 625mW

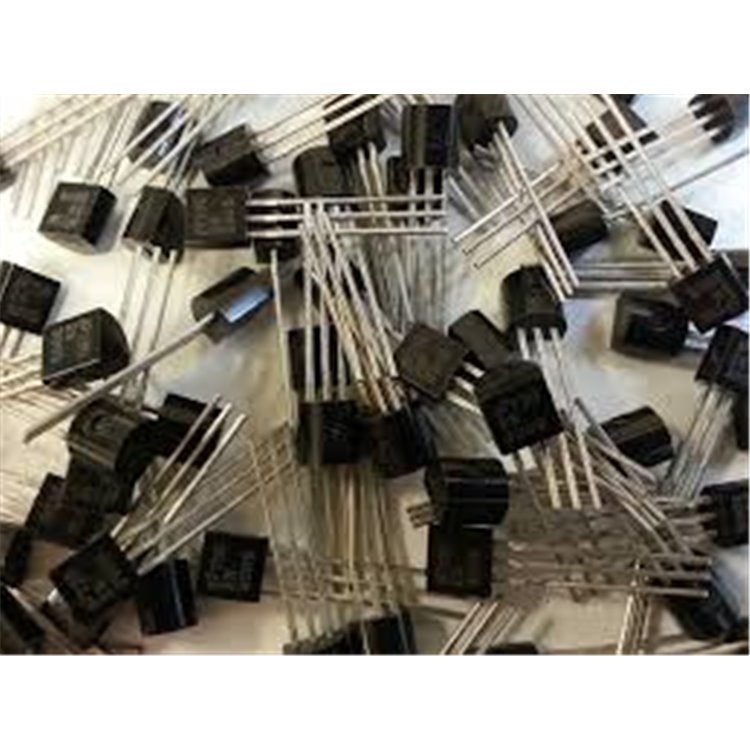

BC327-40, Nexperia (eski adıyla Philips/NXP) tarafından üretilen bir PNP genel amaçlı transistördür. TO-92 kılıf yapısıyla delik içi teknoloji (THT) montaj için uygundur. Düşük güçlü amplifikasyon ve anahtarlama uygulamaları için tasarlanan bu transistör, yüksek akım kazancı ve düşük taban tetikleme gerilimiyle öne çıkar. Bu rehber, BC327-40’ın teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “BC327-40 özellikleri”, “BC327 datasheet” veya “BC327-40 nerelerde kullanılır” gibi aramalar için SEO uyumlu, kapsamlı bir kaynaktır.
BC327-40 TO-92 Nexperia Nedir?
BC327-40, PNP bipolar bağlantı transistörü (BJT) olup, üç terminalli (Kolektör, Taban, Emitör) bir yarı iletken cihazdır. Taban terminaline uygulanan küçük bir akım, kolektör ve emitör arasında büyük bir akımı kontrol eder, bu da amplifikasyon ve anahtarlama için idealdir. BC327 serisi, farklı kazanç gruplarına sahip varyantlar içerir; BC327-40, 250-630 hFE (akım kazancı) aralığına sahiptir. TO-92 kılıf, kompakt ve düşük maliyetli bir plastik paket olup, genel amaçlı uygulamalarda yaygın olarak kullanılır. BC327-40, NPN muadili BC337-40 ile tamamlayıcı bir çift oluşturur.
BC327-40 TO-92 Nexperia Teknik Özellikleri
BC327-40’ın teknik özellikleri, Nexperia, ON Semiconductor ve diğer veri sayfalarından derlenmiştir:
-
Tip: PNP Genel Amaçlı Transistör.
-
Malzeme: Silikon (Si).
-
Kılıf Tipi: TO-92 - 3 pinli delik içi paket (Kolektör, Taban, Emitör).
-
Kolektör-Emitör Gerilimi (VCEO): -45V (maksimum).
-
Kolektör-Taban Gerilimi (VCBO): -50V (maksimum).
-
Emitör-Taban Gerilimi (VEBO): -5V (maksimum).
-
Kolektör Akımı (IC): -800mA (sürekli, maksimum).
-
Güç Dağılımı (PC): 625mW (maksimum, Ta=25°C).
-
Akım Kazancı (hFE): 250-630 @ IC=-100mA, VCE=-1V (BC327-40 için).
-
Geçiş Frekansı (fT): 100 MHz (tipik).
-
Kolektör Kapasitansı (Cc): 18 pF (tipik).
-
Çalışma Sıcaklığı: -55°C ila +150°C.
-
Gürültü Seviyesi: Düşük, ses uygulamaları için uygun.
-
Pin Konfigürasyonu:
-
Pin 1: Kolektör (yük bağlantısı).
-
Pin 2: Taban (transistör kontrolü).
-
Pin 3: Emitör (genellikle pozitif kaynağa bağlı).
-
RoHS Uyumluluğu: Evet, çevre dostu.
Bu özellikler, BC327-40’ı düşük güçlü amplifikasyon ve anahtarlama için kullanılır.
BC327-40 TO-92 Nexperia Kullanım Alanları
-
Ses Amplifikatörleri: Düşük sinyal ses amplifikatörleri.
-
Anahtar Devreleri: Röle, LED ve küçük motor kontrolü.
-
Mikrodenetleyici Arayüzleri: Arduino ve Raspberry Pi projelerinde sinyal anahtarlama.
-
Tamamlayıcı Çift Uygulamaları: BC337-40 ile push-pull amplifikatörleri veya sürücü devreleri.
-
Endüstriyel Elektronik: Sensör devreleri ve kontrol sistemleri.
-
Hobi Projeleri: Elektronik deney kitleri ve prototip devreler.
BC327-40 TO-92 Nexperia Avantajları
Neden BC327-40’ı seçmelisiniz? İşte temel avantajlar:
-
Yüksek Akım Kazancı: 250-630 hFE ile verimli amplifikasyon ve anahtarlama.
-
Düşük Maliyet: Ekonomik ve geniş çapta bulunabilir.
-
Kompakt Tasarım: TO-92 kılıf, yer tasarruflu ve montajı kolay.
-
Geniş Sıcaklık Aralığı: -55°C ila +150°C, zorlu ortamlarda güvenilirlik.
-
Nexperia Kalitesi: Nexperia’nın güvenilir yarı iletken çözümleriyle desteklenir.
-
Tamamlayıcı Çift: BC337-40 ile uyumlu çalışarak tasarım esnekliği sağlar.
BC327-40 TO-92 Nexperia Hakkında Sık Sorulan Sorular (SSS)
-
BC327-40’ın maksimum kolektör akımı nedir? -800mA.
-
BC327-40, BC327-25’ten ne kadar farklıdır? BC327-40, 250-630 hFE kazanç aralığına sahipken, BC327-25 160-400 hFE aralığına sahiptir.
-
BC327-40, NPN transistörle değiştirilebilir mi? Hayır, PNP bir transistördür; NPN muadili (ör. BC337-40) kullanılmalıdır.
BC327-40 TO-92 Nexperia Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için BC327 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
Veri sayfası, pin bağlantıları, elektriksel özellikler ve uygulama notlarını içerir.
