Ürün Başlığı: BC546B TO-92 Nexperia NPN Genel Amaçlı Transistör 65V 100mA 500mW
BC546B, Nexperia (eski adıyla Philips/NXP) tarafından üretilen bir NPN genel amaçlı transistördür. TO-92 kılıf yapısıyla delik içi teknoloji (THT) montaj için uygundur. Düşük güçlü amplifikasyon ve anahtarlama uygulamaları için tasarlanan bu transistör, yüksek akım kazancı ve düşük gürültü özellikleriyle öne çıkar. Bu rehber, BC546B’nin teknik özelliklerini, kullanım alanlarını ve avantajlarını detaylı bir şekilde sunarak “BC546B özellikleri”, “BC546 datasheet” veya “BC546B nerelerde kullanılır” gibi aramalar için SEO uyumlu, kapsamlı bir kaynaktır.

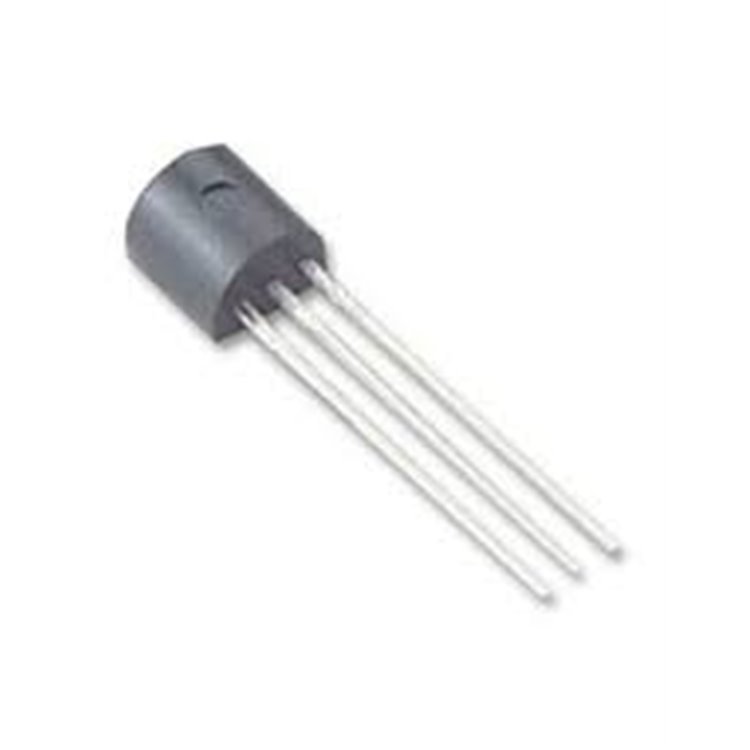

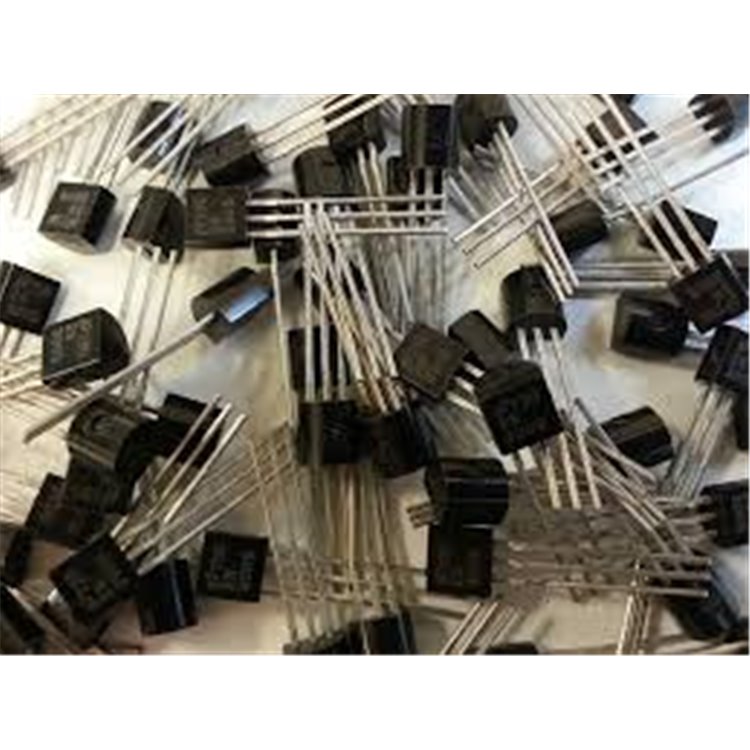

BC546B TO-92 Nexperia Nedir?
BC546B, NPN bipolar bağlantı transistörü (BJT) olup, üç terminalli (Kolektör, Taban, Emitör) bir yarı iletken cihazdır. Taban terminaline uygulanan küçük bir akım, kolektör ve emitör arasında daha büyük bir akımı kontrol eder, bu da amplifikasyon ve anahtarlama için idealdir. BC546 serisi, farklı kazanç gruplarına sahip varyantlar içerir; BC546B, 200-450 hFE (akım kazancı) aralığına sahiptir. TO-92 kılıf, kompakt ve düşük maliyetli bir plastik paket olup, genel amaçlı elektronik uygulamalarda yaygın olarak kullanılır. BC546B, PNP tamamlayıcısı BC556B ile birlikte kullanılabilir.
BC546B TO-92 Nexperia Teknik Özellikleri
BC546B’nin teknik özellikleri, Nexperia, ON Semiconductor ve diğer veri sayfalarından derlenmiştir:
-
Tip: NPN Genel Amaçlı Transistör.
-
Malzeme: Silikon (Si).
-
Kılıf Tipi: TO-92 - 3 pinli delik içi paket (Kolektör, Taban, Emitör).
-
Kolektör-Emitör Gerilimi (VCEO): 65V (maksimum).
-
Kolektör-Taban Gerilimi (VCBO): 80V (maksimum).
-
Emitör-Taban Gerilimi (VEBO): 6V (maksimum).
-
Kolektör Akımı (IC): 100mA (sürekli, maksimum).
-
Güç Dağılımı (Ptot): 500mW (maksimum, Ta=25°C).
-
Akım Kazancı (hFE): 200-450 @ IC=2mA, VCE=5V (BC546B için).
-
Geçiş Frekansı (fT): 300 MHz (tipik).
-
Kolektör Kapasitansı (Cc): 4.5 pF (tipik).
-
Çalışma Sıcaklığı: -65°C ila +150°C.
-
Gürültü Seviyesi: Düşük, ses amplifikasyonu için uygun.
-
Pin Konfigürasyonu:
-
Pin 1: Kolektör (yük bağlantısı).
-
Pin 2: Taban (transistör kontrolü).
-
Pin 3: Emitör (genellikle GND’ye bağlı).
-
RoHS Uyumluluğu: Evet, çevre dostu.
Bu özellikler, BC546B’yi düşük güçlü elektronik uygulamalar için ideal kılar.
BC546B TO-92 Nexperia Kullanım Alanları
BC546B, genel amaçlı bir transistör olarak geniş bir uygulama yelpazesine sahiptir:
-
Ses Amplifikatörleri: Düşük güçlü ses ön amplifikatörleri ve sinyal yükselticiler.
-
Anahtarlama Devreleri: LED, röle ve küçük yüklerin kontrolü.
-
Mikrodenetleyici Arayüzleri: Arduino, Raspberry Pi gibi platformlarda sinyal anahtarlama.
-
Osilatör Devreleri: RF ve ses frekansı osilatörleri.
-
Hobi Projeleri: Elektronik deney kitleri ve prototip devreler.
-
Endüstriyel Elektronik: Sensör arayüzleri ve düşük güçlü kontrol devreleri.
BC546B, özellikle düşük akım ve yüksek kazanç gerektiren uygulamalarda tercih edilir.
BC546B TO-92 Nexperia Avantajları
Neden BC546B’yi seçmelisiniz? İşte temel avantajlar:
-
Yüksek Akım Kazancı: 200-450 hFE ile etkin amplifikasyon ve anahtarlama.
-
Düşük Gürültü: Ses ve hassas sinyal uygulamaları için uygun.
-
Kompakt Tasarım: TO-92 kılıf, yer tasarruflu ve montajı kolay.
-
Geniş Gerilim Aralığı: 65V VCEO, çeşitli devrelerde esneklik sağlar.
-
Nexperia Kalitesi: Nexperia’nın güvenilir yarı iletken çözümleriyle desteklenir.
-
Tamamlayıcı Çift: PNP BC556B ile uyumlu, push-pull tasarımlar için ideal.
BC546B TO-92 Nexperia Hakkında Sık Sorulan Sorular (SSS)
-
BC546B’nin maksimum kolektör akımı nedir? 100mA.
-
BC546B ile BC546A arasındaki fark nedir? BC546B, 200-450 hFE kazanç aralığına sahipken, BC546A 110-220 hFE aralığına sahiptir.
-
BC546B, PNP transistörle değiştirilebilir mi? Hayır, NPN transistördür; PNP tamamlayıcısı BC556B kullanılmalıdır.
BC546B TO-92 Nexperia Veri Sayfası ve Teknik Dokümantasyon
Tam teknik detaylar için BC546 veri sayfasına aşağıdaki kaynaklardan ulaşabilirsiniz:
Veri sayfası, pin bağlantıları, elektriksel özellikler ve uygulama notlarını içerir.
