BC556 TO-92 Fairchild/ON Semiconductor PNP Transistor: Özellikler ve Açıklama
Başlık: BC556 TO-92 Fairchild/ON Semiconductor 65V 100mA PNP Transistör

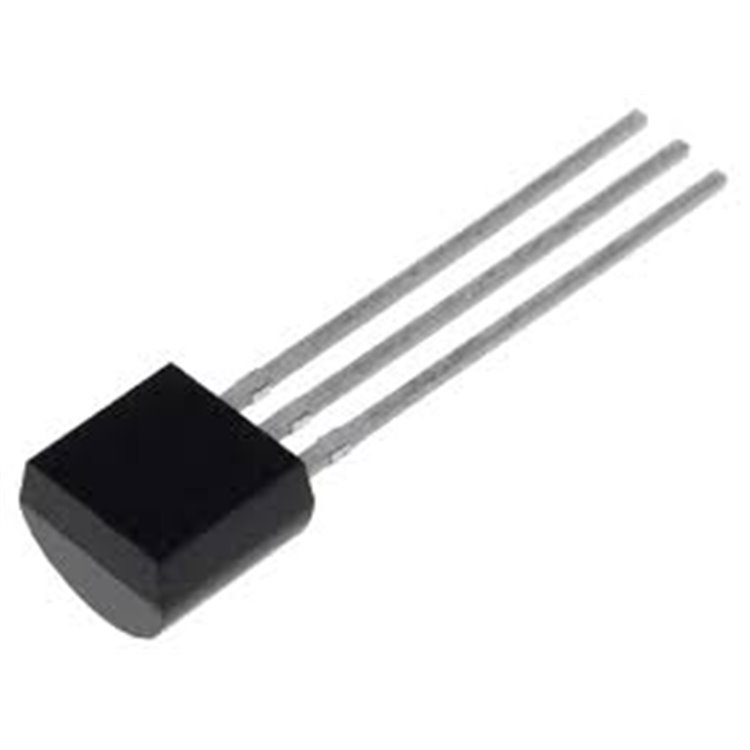

BC556, Fairchild Semiconductor (şimdi ON Semiconductor tarafından devralınmış) tarafından üretilen bir PNP bipolar junction transistörü (BJT) olup, TO-92 plastik kılıfıyla delik içi teknoloji (THT) montaj için tasarlanmıştır. 65V kollektör-emiter gerilimi, 100mA sürekli kollektör akımı ve 500mW güç dağılımıyla anahtarlama ve amplifikasyon uygulamaları için optimize edilmiştir. Yüksek voltaj kapasitesi (V<sub>CEO</sub> = -65V) ve düşük gürültü özellikleri, özellikle ses amplifikatörleri ve yüksek voltajlı anahtarlama devrelerinde kullanım için uygundur. BC546, BC547, BC548, BC549 ve BC550 gibi NPN transistörlerin tamamlayıcısıdır. Bu rehber, BC556 TO-92’nin teknik özelliklerini, kullanım alanlarını, fiyat ve stok bilgilerini detaylı bir şekilde sunarak “BC556 datasheet”, “BC556 fiyat” veya “BC556 satın al” gibi aramalar için SEO uyumlu, kapsamlı bir içerik sunar.
BC556 TO-92 Fairchild/ON Semiconductor Nedir?
BC556, PNP epitaksiyal silikon transistördür ve düşük akım, yüksek voltaj uygulamaları için tasarlanmıştır. TO-92 kılıf, kompakt ve ekonomik bir paket olup, genel amaçlı amplifikasyon ve anahtarlama devrelerinde yaygın olarak kullanılır. Farklı akım kazancı (h<sub>FE</sub>) gruplarıyla sunulur: BC556A (110-220), BC556B (200-450), BC556C (420-800). Düşük gürültü performansı, özellikle BC559 ve BC560 varyantlarıyla karşılaştırıldığında, ses uygulamaları için avantaj sağlar. AEC-Q101 sertifikası bulunmamakla birlikte, genel amaçlı elektronik devrelerde güvenilir bir seçimdir.
BC556 TO-92 Teknik Özellikler
Teknik özellikler, Fairchild/ON Semiconductor veri sayfasından ve diğer kaynaklardan (alldatasheet.com, datasheetcafe.com) derlenmiştir:
-
Tip: PNP Bipolar Junction Transistör (BJT).
-
Kılıf Tipi: TO-92 (3-Pin, Through-Hole).
-
Üretici: Fairchild Semiconductor (şimdi ON Semiconductor).
-
Parça Numarası: BC556, BC556A, BC556B, BC556C.
-
Kollektör-Emitter Gerilimi (V<sub>CEO</sub>): -65V.
-
Kollektör-Baz Gerilimi (V<sub>CBO</sub>): -80V.
-
Emitter-Baz Gerilimi (V<sub>EBO</sub>): -5V.
-
Sürekli Kollektör Akımı (I<sub>C</sub>): -100mA.
-
Pik Kollektör Akımı (I<sub>CM</sub>): -200mA.
-
Güç Dağılımı (P<sub>D</sub>): 500mW (T<sub>amb</sub> = 25°C).
-
DC Akım Kazancı (h<sub>FE</sub>):
-
Kollektör-Emitter Doygunluk Gerilimi (V<sub>CE(sat)</sub>):
-
-300mV (maksimum, @ I<sub>C</sub> = -10mA, I<sub>B</sub> = -0.5mA).
-
-650mV (maksimum, @ I<sub>C</sub> = -100mA, I<sub>B</sub> = -5mA).
-
Baz-Emitter Satürasyon Gerilimi (V<sub>BE(sat)</sub>):
-
-700mV (@ I<sub>C</sub> = -10mA, I<sub>B</sub> = -0.5mA).
-
-900mV (@ I<sub>C</sub> = -100mA, I<sub>B</sub> = -5mA).
-
Geçiş Frekansı (f<sub>T</sub>): 150MHz.
-
Kollektör Kesme Akımı (I<sub>CBO</sub>): -15nA (maksimum, @ V<sub>CB</sub> = -30V).
-
Çıkış Kapasitansı (C<sub>ob</sub>): 6pF (@ V<sub>CB</sub> = -10V, f=1MHz).
-
Gürültü Figürü (NF):
-
Çalışma Sıcaklığı: -65°C ila +150°C.
-
Pin Konfigürasyonu:
-
Özel Özellikler:
-
Yüksek voltaj kapasitesi (V<sub>CEO</sub> = -65V).
-
Düşük gürültü, ses amplifikasyonu için uygun.
-
NPN tamamlayıcıları: BC546, BC547, BC548, BC549, BC548, BC550.
-
RoHS uyumlu, kurşunsuz.
-
Nem Hassasiyet Seviyesi (MSL): MSL 1 (sınırsız raf ömrü).
-
Boyutlar: ~4.8mm x 3.8mm x 4.2mm (TO-92).
-
Ağırlık: ~0.2g.
Bu özellikler, BC556’yı düşük akımlı, yüksek voltajlı PNP uygulamaları için uygun kılar.
BC556 TO-92 Kullanım Alanları
BC556, genel amaçlı anahtarlama ve amplifikasyon devrelerinde kullanılır:
-
Ses Amplifikatörleri: Ön amplifikatör ve düşük gürültülü kademeler.
-
Anahtarlama Devreleri: Röle, LED ve küçük yük kontrolü.
-
Sinyal İşleme: Osilatörler, filtre devreleri.
-
Hobi Projeleri: Arduino, Raspberry Pi tabanlı devreler.
-
Endüstriyel Elektronik: Sensör arayüzleri, kontrol devreleri.
-
Eğitim Amaçlı Devreler: Transistör tabanlı deneysel projeler.
Düşük gürültü ve yüksek voltaj kapasitesi, ses ve hassas devrelerde avantaj sağlar.
BC556 TO-92 Avantajlar
Neden BC556’yı seçmelisiniz? Temel avantajlar:
-
Yüksek Voltaj Kapasitesi: -65V, yüksek voltajlı devreler için uygun.
-
Düşük Gürültü: Ses amplifikasyonunda yüksek performans.
-
Esnek Kazanç Seçenekleri: A, B, C sınıflarıyla farklı h<sub>FE</sub> ihtiyaçlarına uygun.
-
Ekonomik ve Erişilebilir: TO-92 kılıf, düşük maliyetli ve yaygın.
-
ON Semiconductor Kalitesi: Endüstri standardı güvenilirlik.
BC556 ile Benzer Transistörler
-
BC557: -45V, 100mA, PNP, TO-92, daha düşük voltaj.
-
BC558: -30V, 100mA, PNP, TO-92, düşük voltaj.
-
BC559/BC560: Düşük gürültülü PNP, ses uygulamaları için optimize.
-
2N3906: PNP, 40V, 200mA, TO-92, daha yüksek akım.
-
NPN Tamamlayıcıları: BC546, BC547, BC548, BC549, BC550.
Seçim Kriteri: BC556, -65V yüksek voltaj ve düşük gürültü için öne çıkar; BC557, daha düşük voltajlı uygulamalarda tercih edilir.
BC556 Sık Sorulan Sorular (SSS)
-
BC556’nın maksimum akımı nedir? 100mA (sürekli).
-
SMD versiyonu var mı? Hayır, BC556 yalnızca TO-92 kılıfta mevcut; SMD için BCP56 (SOT-223) düşünülebilir.
-
BC556B ile BC556C farkı nedir? h<sub>FE</sub> kazancı: B (200-450), C (420-800).
