BCX56, Nexperia, Diodes Incorporated veya diğer üreticiler tarafından üretilen bir NPN orta güç transistörüdür ve SOT-89 (SC-62) yüzey montaj (SMD) paketinde sunulur. Orta güç amplifikasyon ve anahtarlama uygulamaları için tasarlanmış bu transistör, yüksek akım kapasitesi, düşük doyma voltajı ve kompakt tasarımı ile otomotiv, endüstriyel ve tüketici elektroniği uygulamalarında yaygın olarak kullanılır. BCX56, BCX53 (PNP) ile komplemanter bir çift oluşturur. Aşağıda BCX56’nın detaylı özellikleri yer almaktadır:
-
Transistör Tipi: NPN, silikon planar yapı.
-

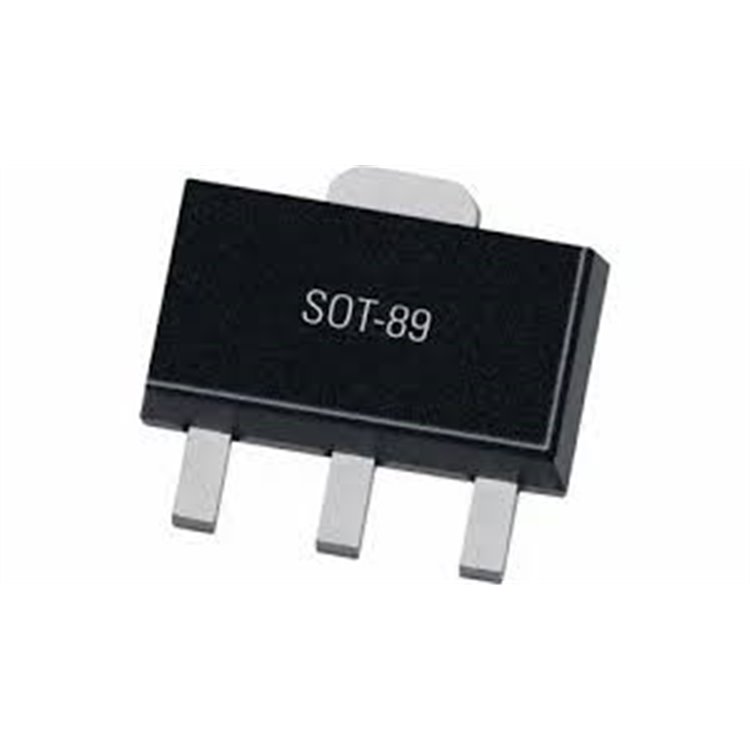

Paket Tipi: SOT-89, yüzey montaj için düz uçlu, kompakt tasarım (yaklaşık 4.6mm x 2.6mm x 1.6mm).
-
Pim Konfigürasyonu:
-
1: Baz (Base)
-
2: Kollektör (Collector)
-
3: Emitter
-
Maksimum Gerilim Değerleri:
-
Kollektör-Baz Voltajı (V_CBO): 100V.
-
Kollektör-Emitter Voltajı (V_CEO): 80V.
-
Emitter-Baz Voltajı (V_EBO): 5V.
-
Maksimum Akım:
-
Güç Dağılımı (P_D): 1.25W (TA=25°C’de, uygun PCB ile), orta güç uygulamaları için uygun.
-
Akım Kazancı (h_FE):
-
Geçiş Frekansı (f_T): Tipik 180MHz, orta frekanslı amplifikasyon için yeterli.
-
Doygunluk Voltajı (V_CE(sat)): Maksimum 0.5V (I_C=500mA, I_B=50mA), düşük iletim kayıpları.
-
Çalışma Sıcaklık Aralığı: -65°C ila +150°C, otomotiv ve endüstriyel uygulamalar için uygun.
-
İşaretleme Kodları:
-
BCX56: BH
-
BCX56-10: BK
-
BCX56-16: BL
-
Uygulama Alanları:
-
Ses ve video amplifikatörlerinin sürücü katları.
-
Doğrusal voltaj regülatörleri.
-
Düşük taraf anahtarları (low-side switches).
-
MOSFET sürücüleri ve otomotiv sistemleri (AEC-Q101 uyumlu).
-
Avantajlar:
-
Yüksek Akım Kapasitesi: 1A sürekli akım, orta güç uygulamaları için ideal.
-
Düşük Doyma Voltajı: Enerji verimliliği sağlar.
-
Kompakt SOT-89 Paketi: Yüzey montaj tasarımlarında yer tasarrufu.
-
Otomotiv Uyumluluğu: AEC-Q101 sertifikası ile otomotiv uygulamalarına uygun.
-
RoHS Uyumluluğu: Çevre dostu, kurşunsuz üretim.
BCX56, farklı kazanç aralıkları sunan varyantları (BCX56-10, BCX56-16) ile tasarım esnekliği sağlar. Düşük doyma voltajı ve yüksek akım kapasitesi, onu ses amplifikatörleri ve anahtarlama devreleri için popüler bir seçim haline getirir.
Nereden Satın Alabilirsiniz?
BCX56 SOT-89 NPN Transistör’ü güvenilir bir kaynaktan temin etmek için DELTASET ELEKTRONİK’i tercih edebilirsiniz. İstanbul Karaköy merkezli DELTASET ELEKTRONİK, transistörler, entegre devreler, optokuplörler, klemensler ve diğer elektronik bileşenleri geniş bir yelpazede sunar. Orijinal ürün garantisi, hızlı teslimat ve müşteri odaklı hizmet anlayışıyla DELTASET, elektronik projeleriniz için güvenilir bir tedarikçidir.
